Il est à noter que le concepteur n'est pas obligé
d'installer toutes les portes d'accès du même
côté. Sur chaque section, des portes peuvent
être installées sur un ou deux côtés, selon la
nécessité.
C
ONDUITS
Une bonne disposition des conduits minimisera
la résistance du système et la génération des
bruits. Les conduits doivent permettre un
écoulement d'air de façon aérodynamique. Des
coudes prononcés au
ventilateur et plus particulièrement les coudes
en sens opposé à la rotation des roues doivent
être évités. Lorsqu'elles sont utilisées, les aubes
de guidage devraient être à long rayon. Tout
changement abrupt de dimension du conduit
est à proscrire. Pour plus de détails, se référer
aux publications d'organismes tels que l'AMCA
et l'ASHRAE.
Dans le cas de problèmes de bruit, il est
fortement recommandé
silencieux à travers les murs des salles
mécaniques sur les réseaux d'alimentation et
de retour. Si les murs des salles mécaniques ne
permettent pas de réduire suffisamment le bruit
dans les pièces adjacentes occupées (ex.:
salles de conférence),
silencieux peuvent être incorporées dans l'unité
de traitement d'air Racan Carrier lors de la
conception initiale.
I
NSTALLATION ÉLECTRIQUE
Le boîtier du ventilateur doit être branché à la
mise à terre électrique de l'édifice.
L'alimentation électrique au ventilateur doit
correspondre à la tension sur la plaque
signalétique du moteur et être conforme au
Code Canadien d'électricité et aux exigences
locales.
La protection thermique du moteur est externe
à l'appareil. La protection
l'interrupteur de courant seront fournis par
autres au chantier.
Un interrupteur de sécurité électrique sur la
porte d'accès n'est pas
qu'équipement standard.
refoulement du
d'installer des
des sections de
thermique et
fourni en tant

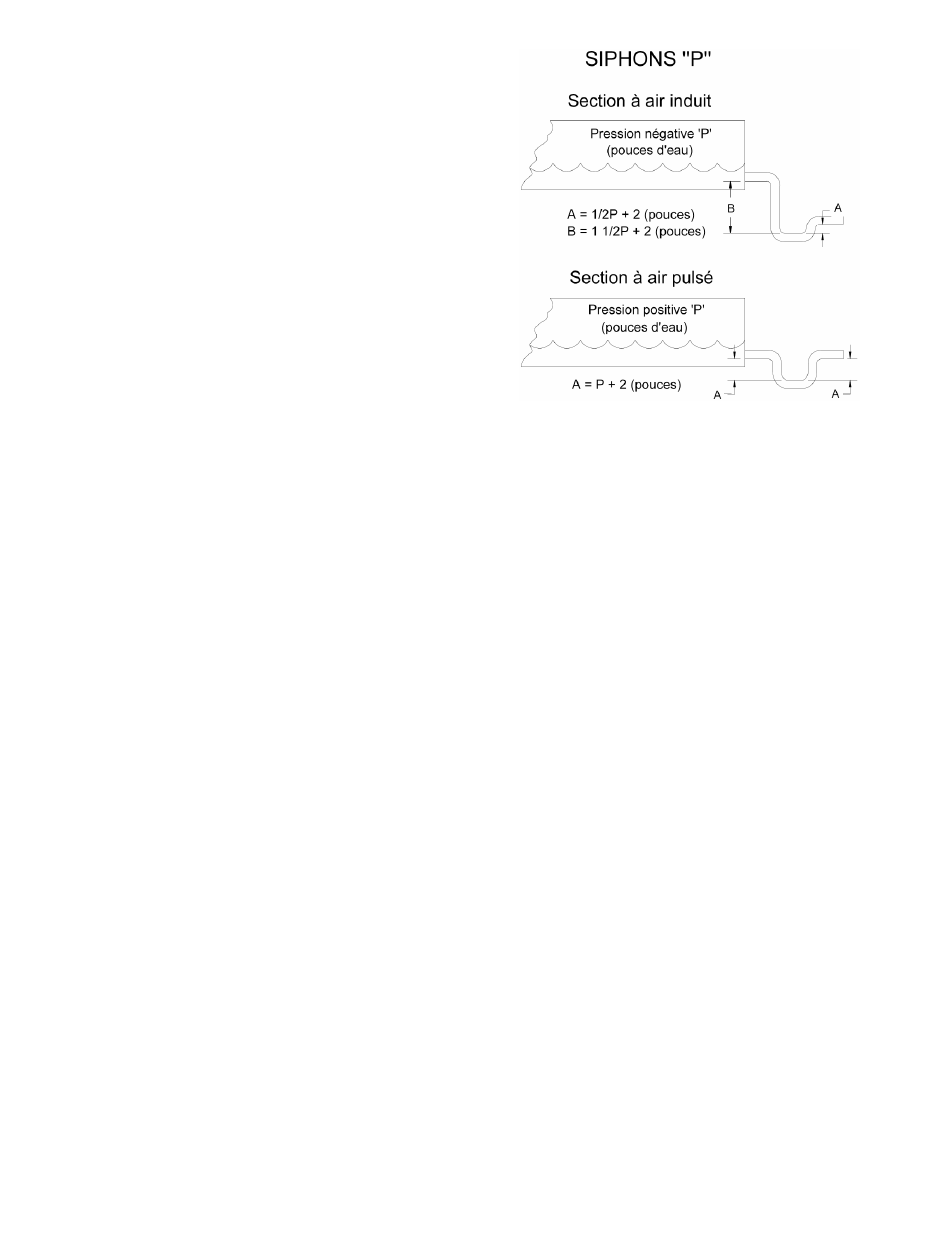

Figure 1 : Dimensionnent des siphons ''P''
T
UYAUTERIE ET SIPHONS DES BACS
'
D ÉGOUTTEMENT
La tuyauterie doit être conforme aux standards
de l'industrie. Les tuyaux doivent être supportés
indépendamment des serpentins et allouer
suffisamment de flexibilité pour la dilatation
thermique. Aucune contrainte ne devrait être
appliquée aux raccords des serpentins.
Tous les bacs d'égouttement devraient avoir
des siphons afin d'éliminer la condensation
facilement. Les siphons
dimensionnés pour les applications à air induit
(pression négative à l'intérieur du boîtier) ou
pour les applications à air pulsé (pression
positive à l'intérieur du boîtier), selon la Figure 1
et le Tableau 1.
Des raccords de drainage optionnels sont
quelquefois exigés dans d'autres sections, par
exemple lorsqu'un humidificateur est utilisé, que
l'air recirculé à l'intérieur d'une boîte de mélange
contient un haut niveau d'humidité ou qu'il y a
une possibilité d'entraînement de gouttelettes
d'eau dans l'air pour une section donnée.
doivent être
