Unités de commande de vanne
4.3
Schéma de raccordement baelz 280
L
1 = éteint
2 = FERMÉ
3 = automatique
4 = OUVERT
*safety
N
PE
PP
* Option : 520 A/B/C
* Option : fonction de sécurité (NC)

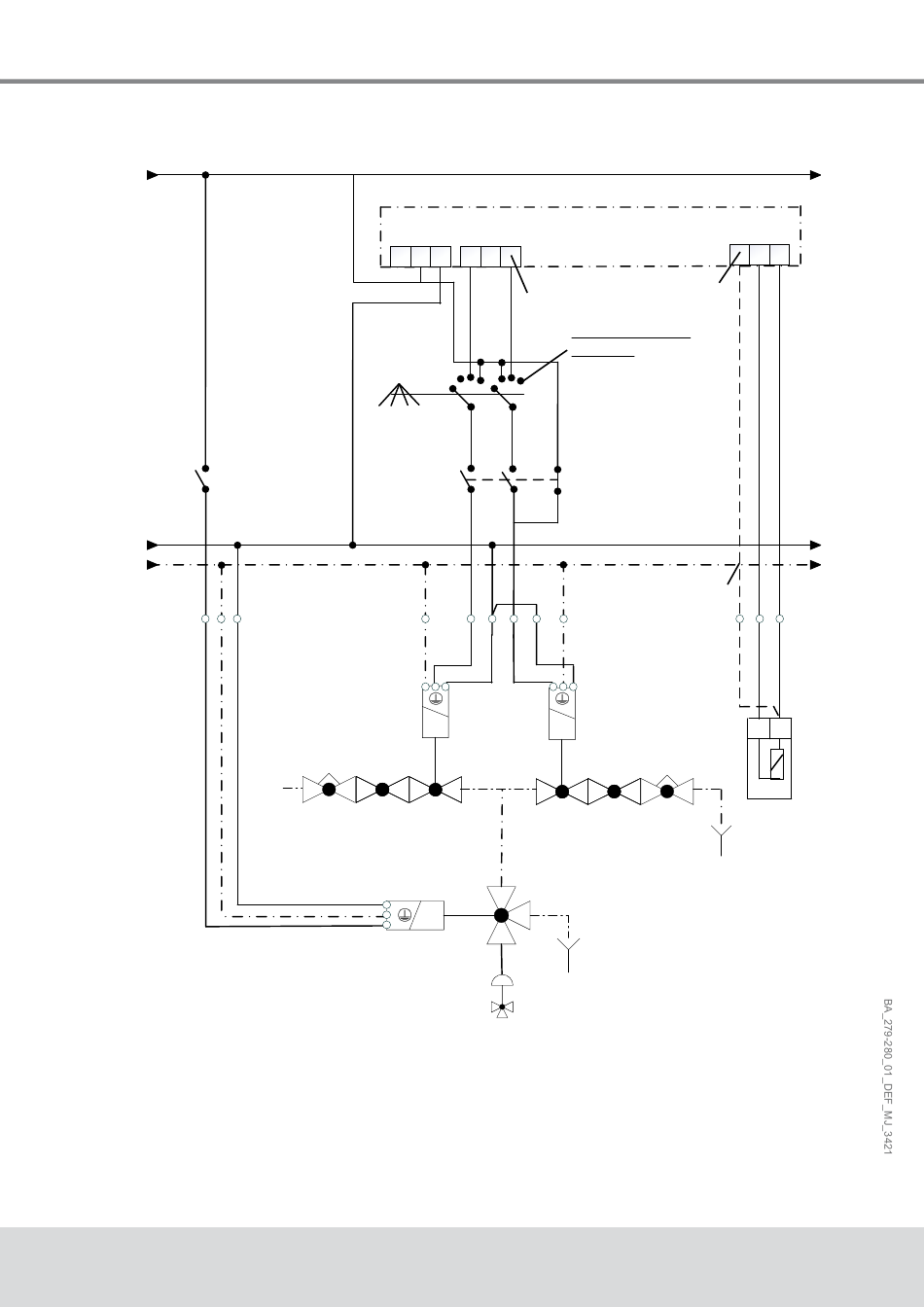

Fig. 4:
Schéma de raccordement baelz 280 (avec
fonction de sécurité NC)
W. Baelz & Sohn GmbH & Co. · Koepffstrasse 5 · 74076 Heilbronn · Germany · www.baelz.de
1 2 3 4
1 2
*520
2
1
Actionneur
pneumatique à
membrane avec
vanne/éjecteur et
filtre à tamis
baelz 279 & 280
Régulateur Baelz
Raccordement : voir le mode
d'emploi du régulateur
Remarque sur le
câblage :
Dispositifs de
consignation
électriques, par ex.
des commutateurs
manuels, des limiteurs
de température, etc.
doivent généralement
être placés entre la
sortie du contrôleur et
l'actionneur.
Connexion à trois fils
uniquement pour les
capteurs Ni et Pt
1 2
*520
1 2
Capteur
*option 520 A/B/C
*option safety
Seite | Page
11 |
15
