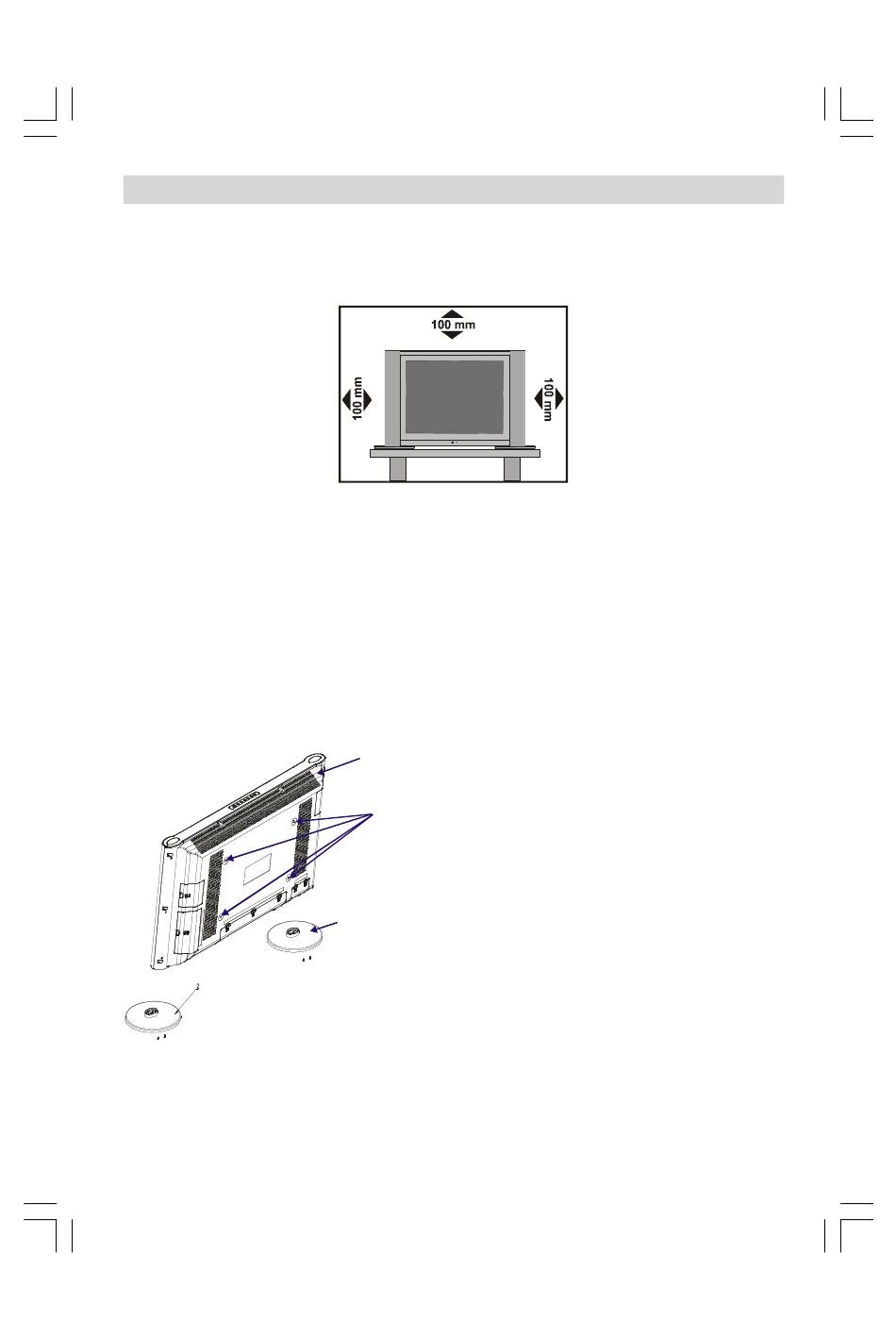

Préparation
Installer l'écran sur une surface solide et horizontale telle qu'une table ou un bureau.
Pour la ventilation, laissez un espace libre d'au moins 10 cm autour de l'appareil. Pour éviter
des situations dangereuses et peu sûres, ne placez aucun objet sur l'appareil.
Cet appareil peut être utilisé dans un climat tropical et/ou tempéré.
Fixation de la Télévision LCD (écran à cristaux liquides) au mur
1- Pour fixer la Télévision LCD au mur, tout d'abord, il faut enlever l'assemblage du pied
(Figure 1). Dévisser les 3 vis (M4 x 6) qui fixent l'assemblage du pied à l'écran de télévi-
sion LCD et retirer l'assemblage du pied de l'écran de télévision LCD.
2- Mettre les 4 chevilles en plastique dans les trous de vis circulaires à l'arrière de l'écran de
télévision LCD et les visser à l'écran de télévision LCD avec les 4 vis (6 X 23).
FIGURE 1
04-FRN-32700-1072 UK-32 INCH 17MB15 OEM-(WO VGA)-50088145.P65
ECRAN DE TELEVISION LCD
TROUS DE VIS POUR LES
CHEVILLES EN PLASTIQUE
MONTAGE DU PIED
- 81 -
81
(en option)
3- Choisissez l'endroit sur le mur où
vous voulez placer le panneau TFT.
Fixez le montage mural pochoir (voir
image 2) sur le mur.
Le montage mural pochoir est utilisé
pour placer les supports muraux
correctement sur le mur.
4- Nivelez et marquez avec un crayon
les 4 points de montage sur chaque
support mural.
Percez les trous pilotes pour les
ancrages en plastique (7x30) et fixez
les supports muraux avec 8 vis (4 x
30).
5- Levez l'écran TFT et positionnez-le
dans les trous du support mural avec
les 4 vis de support au dos du
panneau TFT.
15.05.2006, 09:48
