Cependant le premier cycle du signal est horrible et relativement faible. Si on y regarde de plus près en
temps et en longueur, la réflexion de la seconde conversion de mode (C) donne un signal bien plus propre
à utiliser. Regardons maintenant le diagramme Avec Porte Seuil. En activant et en réglant le temps de
démarrage de la PORTE (B), nous pouvons obliger la jauge à utiliser la réflexion de la conversion de mode
(C), plutôt que (B). De nouveau on peut utiliser les mêmes gain et seuil pour affiner et optimiser le signal.
13.1 REGLAGE DE LA PORTE SEUIL
1. Le plus rapide, pour régler la PORTE SEUIL, est d'agir directement à partir du menu restreint. On peut
aussi régler la valeur avec les menus :
2. Sélectionnez MENU/AUTO/PORTE
3. Utilisez GAUCHE et DROITE pour atteindre la valeur
4. Alternativement appuyez sur ENTER pour faire apparaître la boite EDIT CHIFFRES et ajustez la
valeur
5. Appuyez sur OK pour accepter ou ESC pour annuler
6. Appuyez sur MEAS pour retourner à l'écran de mesures.
14 INTERPRETATION DE L'ONDE
Un des points les plus importants à prendre en compte, quand vous utilisez votre jauge, est la façon dont
vous interprétez l'onde, afin de choisir la bonne polarité (phase) et le bon réglage du gain. Il est également
important de comprendre ce qui se passe pendant une mesure de base.
Vous avez la possibilité de sélectionner la polarité uniquement une fois, pendant la mesure de la longueur
de référence. Une fois la polarité choisie et la mesure de longueur faite et enregistrée pour un boulon
particulier, tous les allongements et charges pris pour ce boulon particulier auront la même polarité.
Au premier coup d'œil, cela ne semble pas si crucial. Dans la plupart des cas, avec des boulons bien
préparés, c'est peut-être déjà ce qui se passe. Alors que les deux polarités peuvent sembler se valoir, au
premier abord, en mode de référence, des déformations peuvent se produire dans l'assemblage une fois
que la charge est appliquée au boulon.
Quand on applique une charge au boulon, la propagation diminue dans l'élément de serrage. Des
déformations dans l'assemblage (flexion) peuvent créer des ruptures dans la trajectoire du son et
potentiellement créer une diminution globale de l'amplitude du signal. Quand cela se produit, la diminution
de l'amplitude entraîne la perte du premier cycle, dans la jauge. Si le premier cycle est perdu, la jauge
sautera plus tard à un autre cycle, cette fois avec une plus grande amplitude. Beaucoup de sondes ont une
rampe de temps douce et l'amplitude du premier cycle est inférieure à celle du deuxième cycle. C'est pour
cette raison qu'il est important de bien choisir la polarité.
La fonction AUTO SET/REGLAGE AUTO de votre jauge réalise une bonne part de ce travail pour vous.
Cependant, c'est toujours une bonne idée de chercher à comprendre comment interpréter l'onde. Les
diagrammes suivants proposent une brève explication:

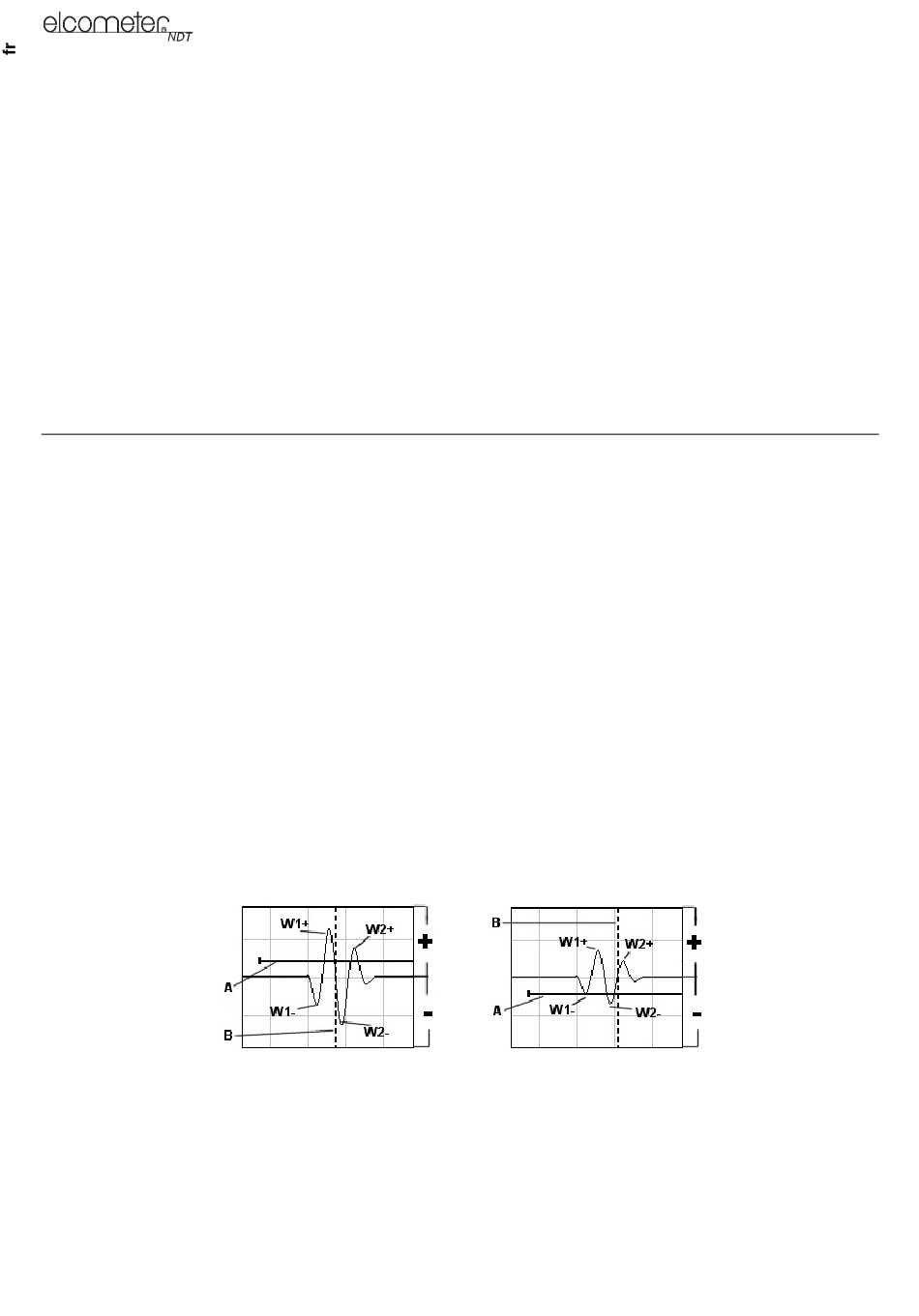

La première chose à noter est que les vues d'écran ci-dessus sont séparées en une zone positive et une
zone négative. L'axe est supposé être le zéro. Les régions du haut sont positives et les deux autres sont
négatives.
30
Figure 1
Polarité correcte (phase)
Figure 2
Polarité Incorrecte (phase)
