Sommaire des Matières pour CDVI NANOPW

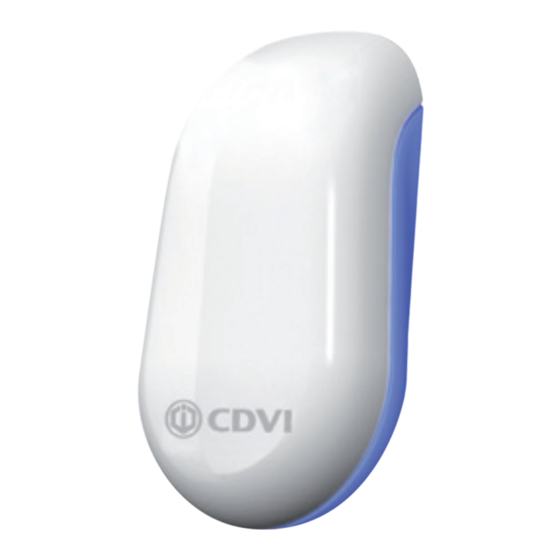

- Page 1 ENGLISH ENGLISH FRANCAIS FRANCAIS NANOPW NANOPB Wiegand 125Khz Proximity Reader Lecteur proximité Wiegand 125 Khz The installer’s choice cdvigroup.com...
- Page 2 INSTALLATION MANUAL NANOPW - NANOPB Wiegand 125 Khz proximity reader Thank you for buying our products and for the confi dence you placed in our company. 1] PRODUCT PRESENTATION Wiegand 26/30/44 bits. Direct connection. PCB sealed in epoxy. CE Certifi cation Audible and visual feedback.
- Page 3 INSTALLATION MANUAL NANOPW - NANOPB Wiegand 125 Khz proximity reader 4] MOUNTING Make sure that there are no pieces missing from the mounting kit. Use the correct tools according to the installa- tion (drill, screwdrivers, tape measure,...) and follow the mounting instructions of the reader.
- Page 4 INSTALLATION MANUAL NANOPW - NANOPB Wiegand 125 Khz proximity reader 5] WIRING DIAGRAM When powered Cable - Green LED illuminates for 1 second Input voltage 12V dc - Red LED illuminates for 1 second - Buzzer sounds for 1 second...
- Page 5 INSTALLATION MANUAL NANOPW - NANOPB Wiegand 125 Khz proximity reader 6] OUTPUT FORMATS 26, 30 AND 44 BIT WIEGAND Chronograms 0 logic 1 logic \DATA1 \CLOCK \DATA0 50 μs 50 μs Open collector output with internal pulls up 1K at +5V.
- Page 6 INSTALLATION MANUAL NANOPW - NANOPB Wiegand 125 Khz proximity reader 30-BIT WIEGAND OUTPUT 1 - First parity: 1 bit – even parity for the fi rst 14-bit Code: A code is formed from 7 half byte. Each byte is transferred from bit 7 to bit 0.
- Page 7 INSTALLATION MANUAL NANOPW - NANOPB Wiegand 125 Khz proximity reader 7] LED MANAGEMENT ON CENTAUR SYSTEM GREEN ACCESS ALLOWED RED ACCESS DENIED ACTUATION ACTUATION BLUE STAND-BY RED LED SETTINGS GREEN LED SETTINGS 8 ] NOTES cdvigroup.com...
- Page 8 INSTALLATION MANUAL NANOPW - NANOPB Wiegand 125 Khz proximity reader cdvi.com cdvigroup.com...
- Page 9 être alimentée par Câble préconisés du vernis en bombe sur les contacts une alimentation indépendante Câble 4 paires 6/10 (AWG 24). après câblage afi n de prévenir du NANOPW ou NANOPB. ème le risque d’oxydation. 3] ÉLEMENTS FOURNIS Cheville Embout Joint...
- Page 10 MANUEL D’INSTALLATION NANOPW - NANOPB Lecteur Proximité Wiegand 125 Khz 4] MONTAGE Après avoir vérifi é que le kit de montage est complet, vous allez pouvoir procéder à l’installation fi nale de votre lecteur. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,…) et suivez les recommandations de montage du lecteur.
- Page 11 MANUEL D’INSTALLATION NANOPW - NANOPB Lecteur Proximité Wiegand 125 Khz 5] SCHÉMA DE CÂBLAGE Mise sous tension Raccordement - Voyant vert pendant 1 seconde Rouge Alimentation 12 V DC - Voyant rouge pendant 1 seconde - Voyant bleu pendant 1 seconde Avec bip...
- Page 12 MANUEL D’INSTALLATION NANOPW - NANOPB Lecteur Proximité Wiegand 125 Khz 6] FORMAT DE SORTIE WIEGAND 26, 30 ET 44 BITS Chronogrammes 1 logique 0 logique \DATA1 \CLOCK \DATA0 50 μs 50 μs Sorties en collecteur ouvert avec pulls up internes de 1K au +5V.
- Page 13 MANUEL D’INSTALLATION NANOPW - NANOPB Lecteur Proximité Wiegand 125 Khz FORMAT WIEGAND 30 BITS 1 - 1 parité : 1 bit – parité paire des 14 premiers bits. Code du badge : 7 quartets représentant le code du badge. Chaque mot est transmis bit de poids fort en premier.
- Page 14 MANUEL D’INSTALLATION NANOPW - NANOPB Lecteur Proximité Wiegand 125 Khz 7] PARAMÉTRAGE DES VOYANTS SUR LE SYSTÈME CENTAUR VERT ACCÈS AUTORISÉ ÉTAT ROUGE ACCÈS REFUSÉ VOYANTS BLEU EN ATTENTE PARAMÉTRAGE VOYANT ROUGE PARAMÉTRAGE VOYANT VERT 8 ] NOTES cdvigroup.com...
- Page 15 MANUEL D’INSTALLATION NANOPW - NANOPB Lecteur Proximité Wiegand 125 Khz cdvigroup.com...
- Page 16 Reference : G0301FR0465V01 Extranet : EXE-CDVI_IM NANOPW-NANOPB CMYK A5 EN-FR 06 *G0301FR0465V01* CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI FRANCE + EXPORT IBÉRICA Phone: +33 (0)1 48 91 01 02...
