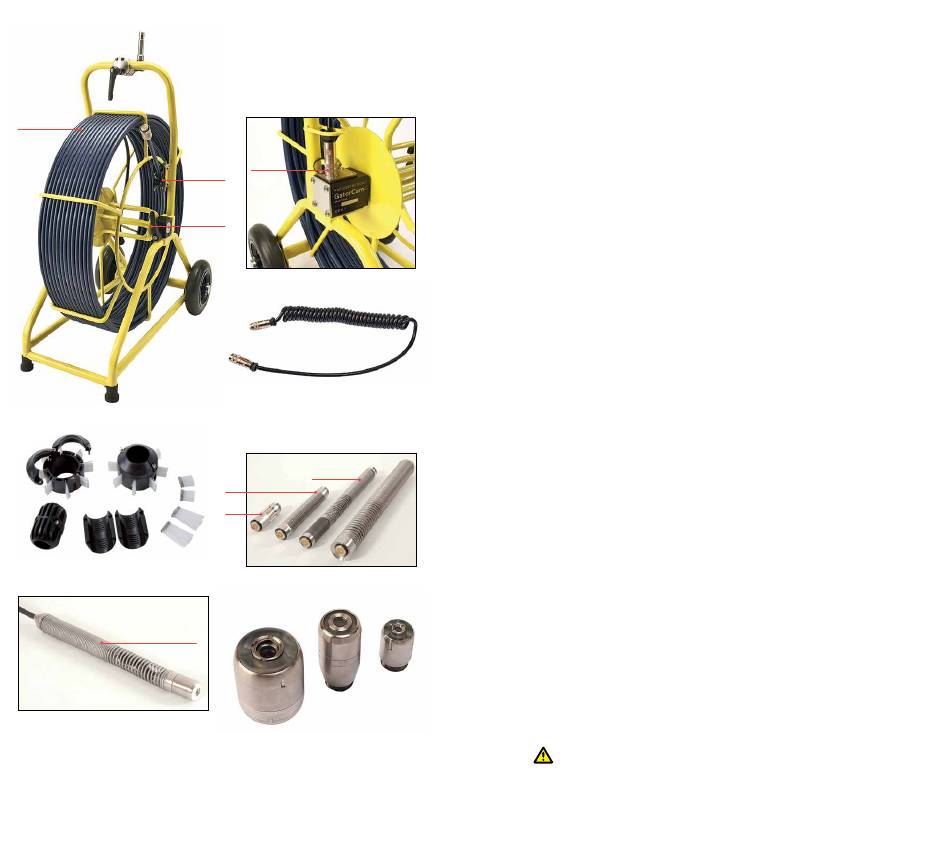

Kamera/Schubkabeltrommel
1 Schubkabeltrommel: Hält das Schubkabel auf einer Drehtrommel.
Das Schubkabel hat eine Länge von bis zu 150 m.
3
2
9
4
7b
6
7a
8a
8b
8c
16
2 Schubkabelführung: Führt das Schubkabel auf die und von der
Kabeltrommel.
3 Kabelanschluss: Steckverbinder für Verbindungskabel.
4 Verbindungskabel: Zur Verbindung des Verbindungskabels mit der
Steuerung.
5 Gestelle: Schützen die Kamera während der Anwendung und
zentrieren die Kamera im Rohr. Lesen Sie bitte die Bedienungsanleitung
zur Rahmen- und Bürsteninstallation.
6 Universalanschlusskabel: Wird am Ende des Schubkabels
angebracht, damit die Kamera kleine Biegeradien durchfahren kann.
7 Sonde (7a), Kabelsonden (7b) und nicht abnehmbare
Installateursonden (7c) (nur Kabeltrommel für Installateure):
Senden ein Signal, über das die Position der Kamera mithilfe des
Empfängers RD7100
™
DL (auf Wunsch erhältlich) punktgenau geortet
werden kann.
8 Kamera: Drei Farbkamera-Ausführungen sind erhältlich:
a. 50-mm-Selbstnivellierende Kamera für Rohrleitungen mit einem
Durchmesser von bis zu 230 mm.
b. 25-mm-Kamera für Rohrleitungen mit einem Durchmesser von bis
zu 100 mm.
c. 32-mm Selbstnivellierende Kamera.
9 Bremse: Kann eingestellt werden, um die Bewegung der Kabeltrommel
zu steuern oder um die Kabeltrommel zu sperren.
Netzteil (nicht abgebildet): Verbindet die Steuerung mit dem
Stromnetz.
Fahrzeugstromkabel (nicht abgebildet): Verbindet die Steuerung mit
dem Stromanschluss Ihres Fahrzeugs (12-24 V).
Akku (nicht abgebildet): Optionaler Akku, um einen Einsatz des
Systems auch dort zu ermöglichen, wo kein Anschluss an ein Stromnetz
vorhanden ist.
Steuerungsklemme (nicht abgebildet): Damit kann die Steuerung an
der Kabeltrommel befestigt werden (Steuerungsklemmen auf Wunsch
für Mini-Kabeltrommel-Modelle erhältlich).
Umgebungsdaten
• Lagerungstemperatur: -20 °C bis 80 °C
• Betriebstemperatur:
-10 °C bis 50 °C
• Ladetemperatur*:
-10 °C bis 40 °C
*nur GatorCam4+
• IP-Schutzklasse:
Steuerung: IP55 (geschlossene Abdeckungen)
IP53 (geöffnete Abdeckungen und geschlossene Anschlussleiste)
Kameras: Schutzklasse IP68 bis 100 m / 11 bar
WARNUNG:
Netz- und Ladekabel sind nicht wasserdicht und
sollten nur in trockener Umgebung / im Haus verwendet werden.
Die im Controller eingebaute Batterie erlaubt Arbeiten unter
Umgebungsbedingungen nach IP53.
