AVERTISSEMENTS CONCERNANT LA SECURITE
Le système n'est pas raccordé à la terre. Si des équipements utilisant
l'alimentation secteur sont connectés au système, les équipements
extérieurs doivent être raccordés à la terre conformément aux
instructions du fabricant. Autrement, l'appareil risque d'être mis sous
tension et d'entraîner un choc électrique mortel.
N'UTILISEZ PAS le système GatorCam4 dans des environnements
potentiellement explosifs. Cet équipement n'est PAS approuvé pour
une utilisation dans des endroits dangereux.
Les tourets de câble sont lourds. Utilisez les roues (modèles Midi
et Specialist) pour faciliter le transport. Respectez les consignes
de sécurité pour soulever le touret.
Les réseaux d'eaux d'égout peuvent être une source de danger
biologique. Portez une protection appropriée lorsque vous utilisez
la console GatorCam4 et le touret de jonc de poussée et la caméra.
La caméra chauffe pendant l'utilisation. Ceci est normal. Soyez
prudent lorsque vous manipulez la caméra.
Le chargeur et les câbles du chargeur ne sont pas résistants à l'eau
et ne doivent être utilisés seulement dans des environnements secs
/ à l'intérieur. L'unité de contrôle possède une batterie interne pour
une utilisation conforme aux applications IP53.
Toujours utiliser le frein du touret pour prévenir des dommages et
blessures possibles occasionnés par le câble.

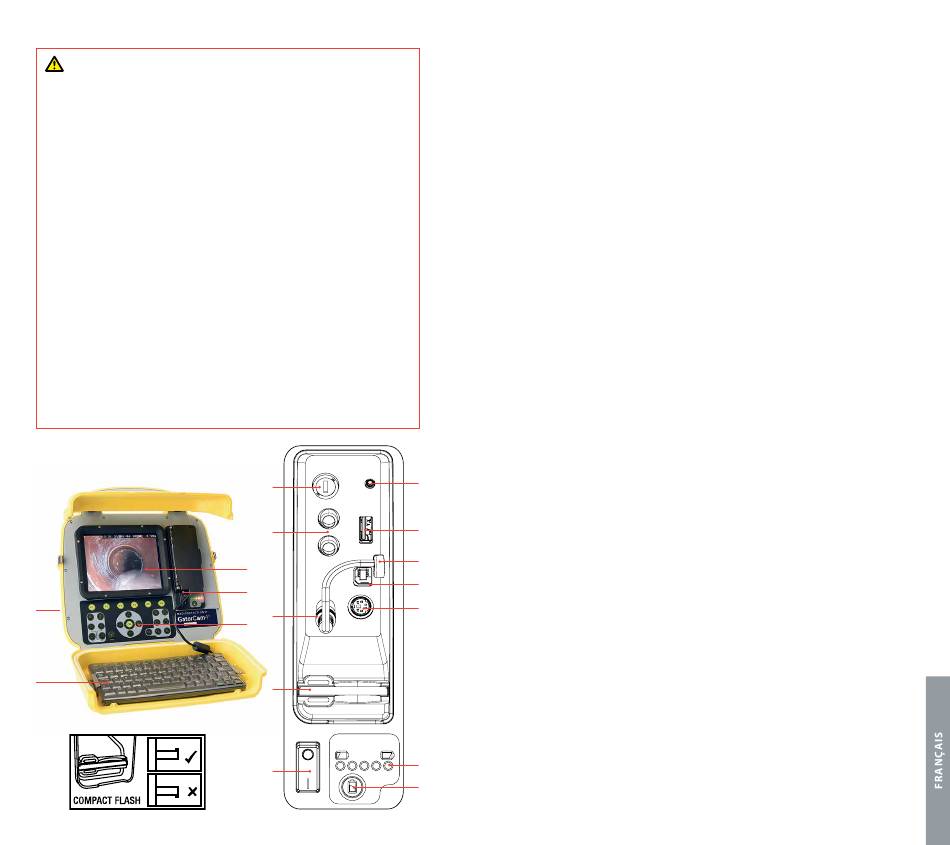

Console GatorCam4+ avec batterie
d'alimentation interne
5
3
6
7
4
1
8
2
9
1
48
Console de commande GatorCam4
1 Commutateur On/Off (marche/arrêt).
2 Touches du pavé numérique et de fonction : permet à l'opérateur
de sélectionner des fonctions et de corriger le texte saisi.
3 Clavier : facilite la saisie de textes et comporte des raccourcis pour
accéder aux fonctions.
4 Affichage : l'écran LCD affiche les images et diverses autres
informations telles que la longueur de jonc déroulée, les titres créés
par l'opérateur, la date et l'heure.
5 Prise du câble de raccordement (à l'arrière de la console) :
connecteur pour le câble de raccordement.
6 Porte-fusible : Cartouche fusible 5mm x 20mm T3.15A 250V.
7 Prises Jack RCA Vidéo : permet à un signal vidéo composite externe
d'être affiché par la console GatorCam4 ou d'être enregistré sur la
carte Compact Flash. La vidéo GatorCam4 peut aussi être affichée ou
enregistrée sur un périphérique externe.
8 Prise d'alimentation : entrée du courant DC à partir de l'alimentation
du véhicule, du bloc batterie ou de l'adaptateur secteur.
9 Lecteur de carte Compact Flash : carte Compact Flash pour
l'enregistrement vidéo et pour la lecture ultérieure sur la console ou
sur le PC. Également utilisée pour les mises à niveau du logiciel et
l'archivage des fichiers journaux de diagnostics.
10 Prise du clavier : connecteur du clavier.
11 Prise audio : pour la connexion d'un casque en utilisant un
11
connecteur standard 2,5 mm.
12 Prise du PC : connexion USB de type B permettant le transfert de
fichiers.
13
13 Prise USB : connexion USB de type A pour les lecteurs flash USB.
Des clés de mémoires peuvent être utilisées pour l'enregistrement
14
de vidéo et pour les lire plus tard sur la console ou le PC. Egalement
12
utilisées pour les mises à niveau du logiciel et l'archivage des fichiers
journaux de diagnostics.
10
14 Prise d'alimentation et de charge de la batterie interne
(GatorCam4+ uniquement).
15 Voyant de charge de la batterie (GatorCam4+ uniquement). Lorsque
vous appuyez sur le bouton de vérification de l'état de charge de la
batterie (16) son autonomie est affichée. Si le voyant rouge est allumé,
le niveau de charge est faible. S'ils sont tous allumés, la batterie est
complètement chargée.
16 Bouton de vérification de l'état de la batterie (GatorCam4+
uniquement).
15
16
49
