Multi-Lane
• Kit de raccordement et raccords X, T, L (Fig. 4/3) ou kit
de fixation (Fig. 4/4)
Définition des points de suspension et des
charges
AVERTISSEMENT
Si le profilé Multi-Lane est installé en montage fer-
mé et à ras de plafond, aucune charge provenant de
cette construction au plafond ne doit être transmise
au profilé Multi-Lane. Le poseur de plafond doit
veiller à ce que cette règle soit respectée. Seules
les charges minimes résultant des besoins de join-
ture parfaite avec utilisation des profilés correspon-
dants sont autorisées.
> Charge due à la marchandise et au support de
marchandise : 150 kg/m ou 80 kg par adaptateur
de suspension.
> Chaque profilé Multi-Lane doit être relié par un
élément de raccordement.
> Chaque profilé Multi-Lane est fixé au plafond
par au moins deux suspensions.
> La longueur de profilé Multi-Lane ne dépasse
pas 3000 mm
> Le point de suspension (moyen de fixation) doit
pouvoir supporter au moins 4,5 kN (valeur de
référence).
Points de suspension en fonction de la
longueur de profilé
b

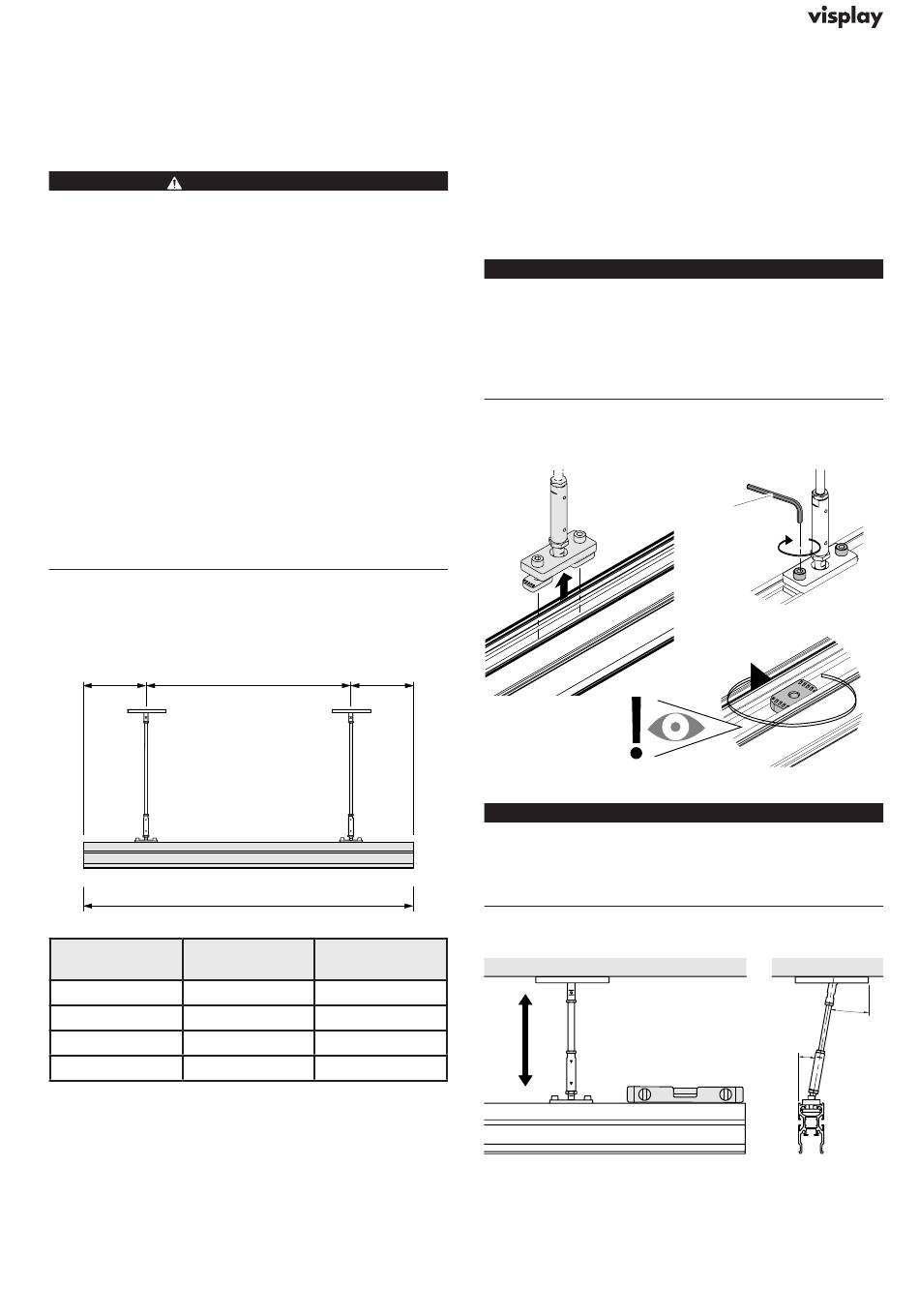

Fig. 5: Définition des points de suspension et des charges
Longueur de
Longueur de bras
profilé a
≤ 1500 mm
0,00–300 mm
≤ 2000 mm
0,00–500 mm
≤ 2500 mm
250–600 mm
≤ 3000 mm
300–700 mm
c
b
a
Distance c
b
–
–
≤ 2000 mm
≤ 2000 mm
2.3 Montage
2.3.1 Fixation au plafond
Pour la préparation, le nombre nécessaire de plaques
de suspensions pendulaires de plafond ou de fixations
de suspension doivent être vissées au plafond. Le rail de
plafond doit être ensuite installé.
Suspension pendulaire de plafond
REMARQUE
La suspension est effectuée avec des tiges fi-
letées
M10
(DIN
976-1
Sélectionner les dimensions et le type de chevilles
conformément aux conditions de la construction.
Effectuer le contrôle des chevilles selon le fabri-
cant.
Montage du profilé à la suspension pendulaire
de plafond
Fig. 6: Montage du profilé à la suspension pendulaire de plafond
REMARQUE
Si les écrous pour rainure ne sont pas correcte-
ment orientés, le bon fonctionnement n'est pas
garanti.
> Effectuer un contrôle visuel et tactile.
Orientation
Fig. 7: Orientation de la suspension pendulaire de plafond
8.8,
non
fournies).
SW6
20Nm
90˚
10˚
10˚
5/2021 (FR)
7
