Multi-Lane
7
Accessoires
7.1 Système de suspension
Accrocher les cadres porteurs pour tablette et
barre de charge
Dans le cas du cadre de support électrifié, seul le tube
relié au convertisseur est électrifié.
1
2
24 V

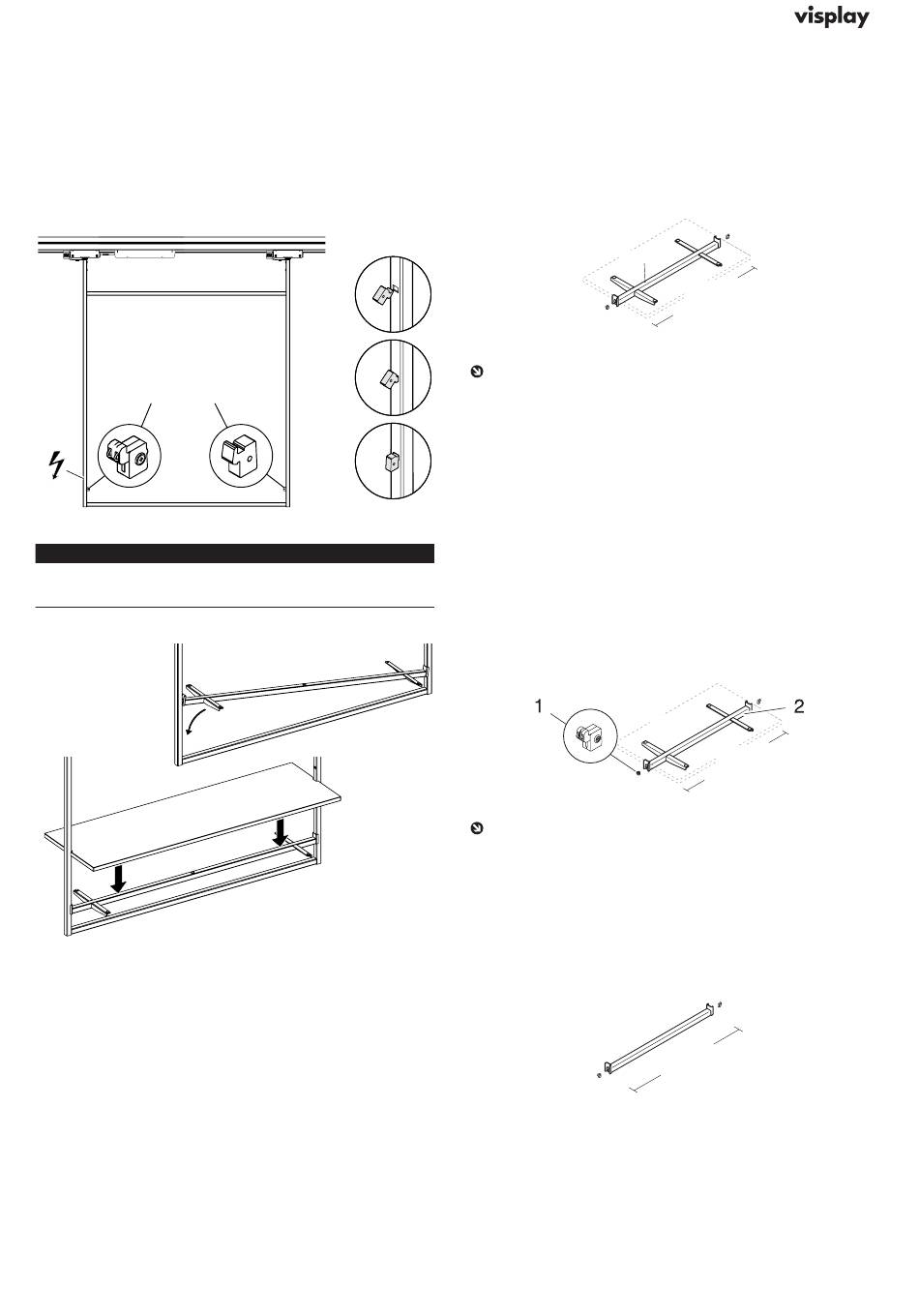

Fig. 53: Support de tablette électrifié (1), non électrifié (2)
REMARQUE
Tenir compte de la position du support de tablette
électrifié (1).
Fig. 54: Système de suspension
Dimensions pour tablettes verre
Les tablettes verre sont à construire soi-même confor-
mément au dessin n° 704-278 (1290 mm) / n° 704-279
(640 mm). Les croquis peuvent être téléchargés dans la
rubrique Produits à l'adresse www.visplay.com.
Cotes pour tablettes bois
Les tablettes bois sont à construire soi-même confor-
mément au dessin n° 704-280 (1290 mm) / n° 704-281
(640 mm). Les croquis peuvent être téléchargés dans la
rubrique Produits à l'adresse www.visplay.com.
26
5/2021 (FR)
7.2 Accessoires de présentoir
7.2.1 Cadre porteur pour tablette sans
électrification
Les cadres porteurs servent à supporter les tablettes en
bois et en verre. Elles sont suspendues entre les supports
à l'aide de supports de tablettes.
1.
Fig. 55: Cadre porteur pour tablette sans électrification
2.
Numéro de dessin :
704-278 tablette verre 1290 mm
704-279 tablette verre 640 mm
3.
704-280 tablette bois 1290 mm
704-281 tablette bois 640 mm
7.2.2 Cadre porteur pour tablette avec
électrification
Les cadres porteurs servent à supporter les tablettes en
bois et en verre. Elles sont suspendues entre les sup-
ports muraux à l'aide de supports de tablettes. Le kit
de supports de tablettes se compose de deux supports,
l'un d'entre eux servant au captage de courant. Une
lampe LED 5 W/10 W est intégrée au cadre de support
avec électrification. Le captage de courant se trouve à
gauche.
Fig. 56: Cadre porteur pour tablette avec électrification
Numéro de dessin :
704-278 tablette verre 1290 mm
704-279 tablette verre 640 mm
704-280 tablette bois 1290 mm
704-281 tablette bois 640 mm
7.2.3 Barre de charge
La barre de charge est suspendue entre les supports à
l'aide de supports de tablettes.
Fig. 57: Barre de charge
25 x 25
A 650
A 1300
A 650
A 1300
A 650
A 1300
