Multi-Lane

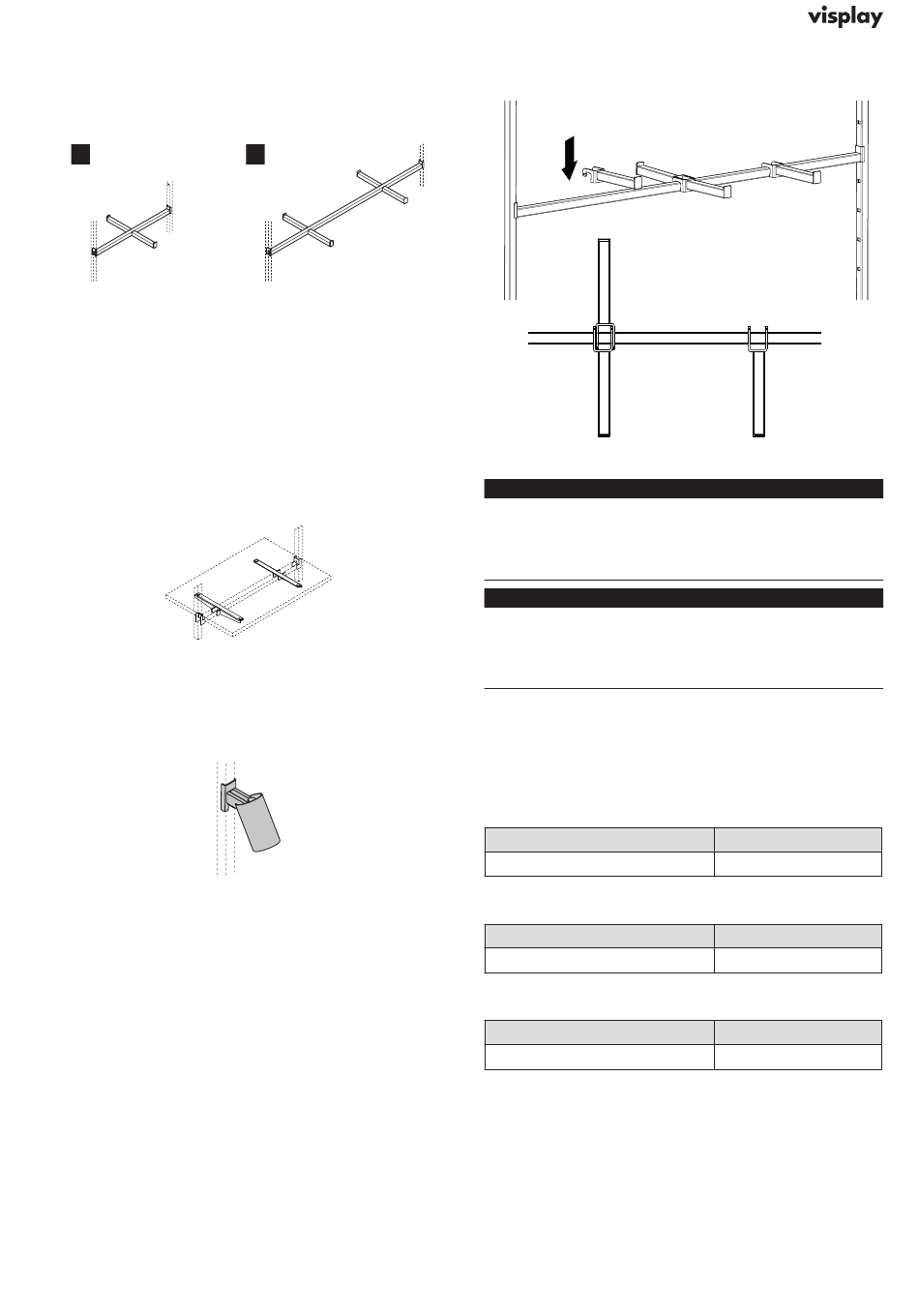

7.2.4 Barre de charge avec bras avant
La barre de charge est suspendue entre les supports
muraux à l'aide de supports de tablettes.
A
Fig. 58: Barre de charge avec bras avant Fig. 58: Barre de charge avec bras avant
Les barres de charge sont disponibles dans les modèles
suivants :
• Barre de charge avec un bras avant des deux côtés
pour axe 650 mm (A)
• Barre de charge avec deux bras avant des deux côtés
pour axe 1300 mm (B)
7.2.5 Consoles de tablettes à emboîter
Les consoles de tablettes à emboîter sont fixés sur le tube
de jonction inférieur.
Fig. 59: Fig. 59: Consoles de tablettes à emboîter avec protection anti-torsion Consoles de tablettes à emboîter avec protection anti-torsion
7.2.6 Projecteur LED
Le projecteur LED est branché dans les trous du côté
électrifié.
Fig. 60: Projecteur LED
B
7.2.7 Bras avant 25x25 L180
Fig. 61: Bras avant
REMARQUE
Dans le cas de la version électrifiée, la position du
support de tablette électrifié (1) au niveau du cadre
de tablette doit être prise en compte, toujours à
gauche en standard.
REMARQUE
Afin d'éviter une inclinaison due à une charge uni-
latérale, l'utilisation de cadres de présentoir n'est
recommandée qu'avec le kit de fixation au sol, ou il
faut veiller à un chargement symétrique.
Valeurs de charge admissible
La charge maximale inclut le poids propre et le poids de
tous les composants.
Tablettes
Indication
Charge maximale
Barre de charge
Indication
Charge maximale
Barre de charge avec bras avant
Indication
Charge maximale
Charge
40 kg
Charge
40 kg
Charge
40 kg
