Multi-Lane
2.2 Consignes générales de montage
AVERTISSEMENT
Risque de blessures dû à la chute de marchandises
et de présentoir. Si le montage n'est pas correcte-
ment effectué ou si le sol ne peut pas supporter les
charges nécessaires, le système peut être défaillant.
> Lire et respecter toutes les consignes de montage
suivantes.

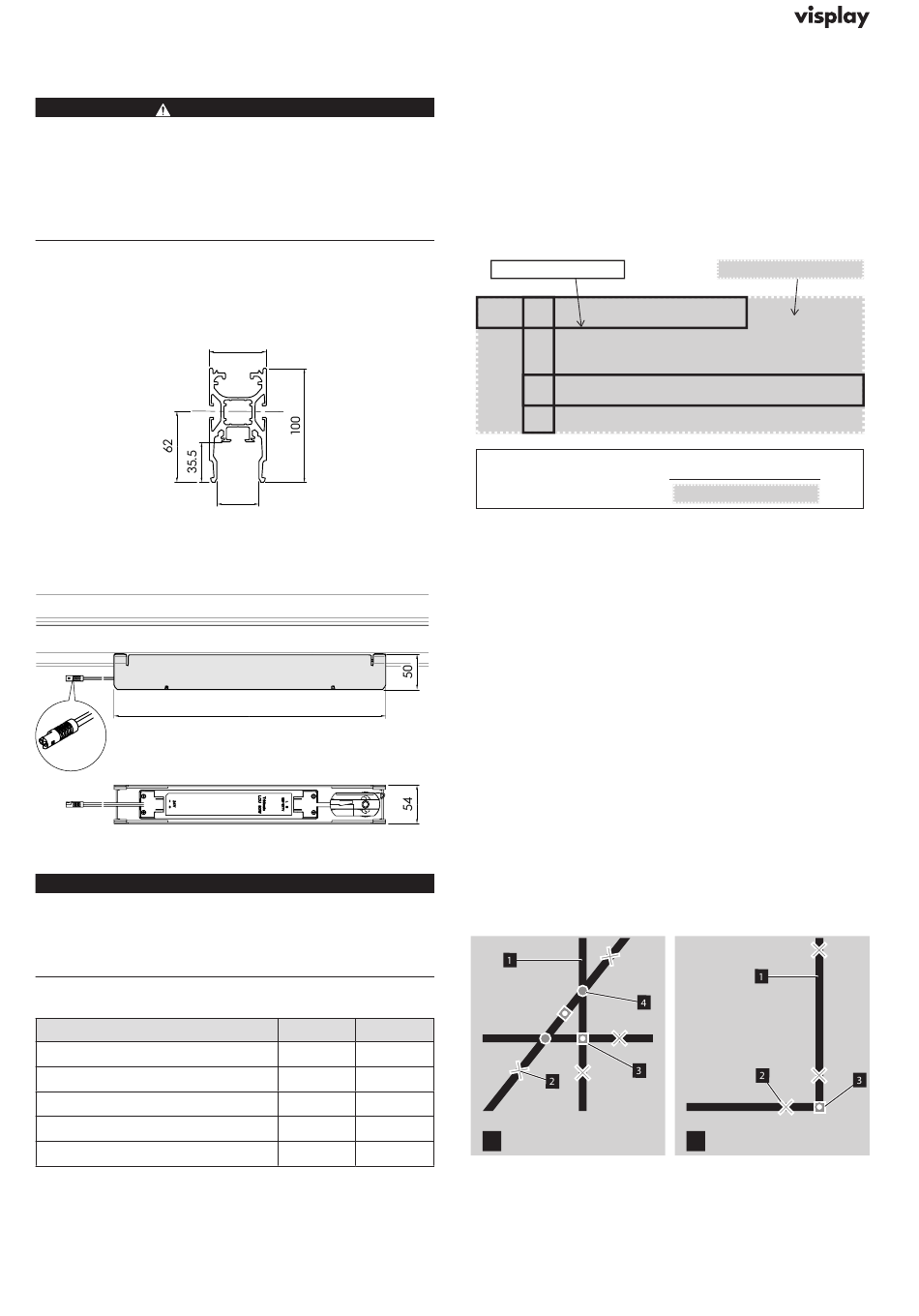

2.2.1 Données techniques
Dimensions
Dimensions du profilé
Fig. 1: Dimensions du profilé
Puissance connectée
Ø 8 mm
Fig. 2: Dimensions du convertisseur
REMARQUE
La puissance connectée correspond aux spécifica-
tions du fabricant rail conducteur utilisé.
> Tenir compte de la puissance absorbée des pré-
sentoirs utilisés.
Généralités
Indication
Tension de service
Fréquence
Tension nominale (SELV)
Charge maximale
Classe de protection côté réseau
2.2.2 Exigences relatives au lieu de montage
Le lieu de montage doit satisfaire aux exigences sui-
vantes :
6
5/2021 (FR)
50
37
380
Valeur Unité
100–250 V
50–60 Hz
24 V
60 W
II
• Le lieu de montage doit être sec. Un montage en exté-
rieur n'est pas autorisé.
• Le plafond doit être adapté aux charges à supporter
et pouvoir les accueillir (à contrôler avec un architecte
et un spécialiste de la statique).
• Tenir compte des éléments déjà fixés au plafond (aé-
ration, système sprinkler, lignes d'alimentation de la
technique du bâtiment, etc.).
Calcul de la charge surfacique du plafond porteur
Profil Multi-Lane
Charge surfacique
=
du plafond
A:
Longueur totale profils Multi-Lane
B: Charge 150+25=175 kg/m
C: Taux de remplissage
Fig. 3: Calcul de la charge surfacique du plafond porteur
Le taux d'occupation (une valeur
rapport au taux d'occupation = NBRE/SOML
• NBRE = nombre d'accessoires standard
• SOML = somme des longueurs de profilés Multi-Lane
(en mètres)
Exemple de calcul :
La surface équipée de profilés Multi-Lane (surface bâtie)
est de 15 m x 10 m = 150 m².
La longueur totale de tous les profilés Multi-Lane installés
est de 65 m avec un total de 40 accessoires standard.
Taux d'occupation = 40/65 = 0,62
Charge surfacique = 65 x 175 kg x 0,62 /
150 m² = 47 kg/m² (0,47 kN/m²)
Capacité de charge de Multi-Lane
A
Fig. 4: Exemples de schémas
• Profilé Multi-Lane (Fig. 4/1)
• Point de suspension (Fig. 4/2)
Surface aménagée
A x B
x C
Surface aménagée
[m]
1) est déterminé par
≤
B
