Opérations combinatoires sur bits
1.3 UN ET NON
Format
UN <bit>
Opérande
<bit>
Description de l'opération
UN (ET NO N)
Cette opé ration interroge le bit en accès afin de déterminer si son état de signal est 0 et
c ombine le résultat de l'interrogation au RLG selon la table de vérité ET.
Interrogation de l'état des bits du mot d'état :
L'o pération ET NON vous permet d'interroger directement le mot d'état. A cet effet, utilisez les
opérandes suivants : ==0, <>0, >0, <0, >=0, <=0, UO, BIE, OS, OV (BIE correspond à RB, OS
à DM et OV à DEB).
Mot d'état
Ecriture :
Exemple
Programme LIST
U
UN
=
1-4
Type de données
BOOL
RB BI1 BI0
- - -
E 1.0
E 1.1
A 4.0
Zone de mémoire
E, A, M, L, D, T, Z
DEB DM OU
- - x

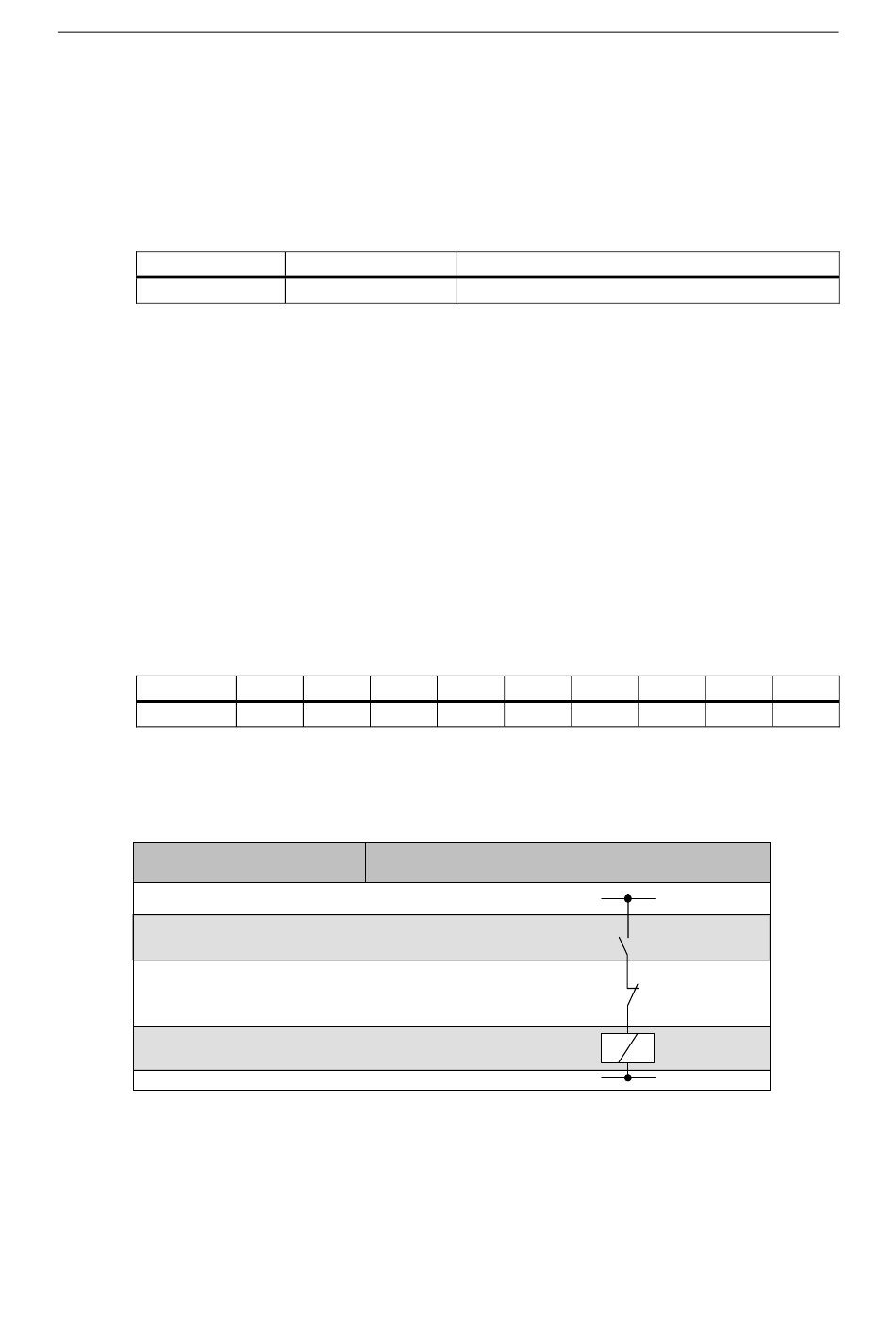

Schéma de circuit à relais
Barre d'alimentation
E 1.0
Etat de signal 0
E 1.1
Etat de signal 1
A 4.0
Etat de signal 0
Langage LIST pour SIMATIC S7-300/400
ETAT RLG /PI
x x 1
Contact à
fermeture
Contact à
ouverture
Bobine
