Fonctionnement et caractéristiques
Ce détecteur détecte les métaux sans contact et indique leur présence par un signal
de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure
selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

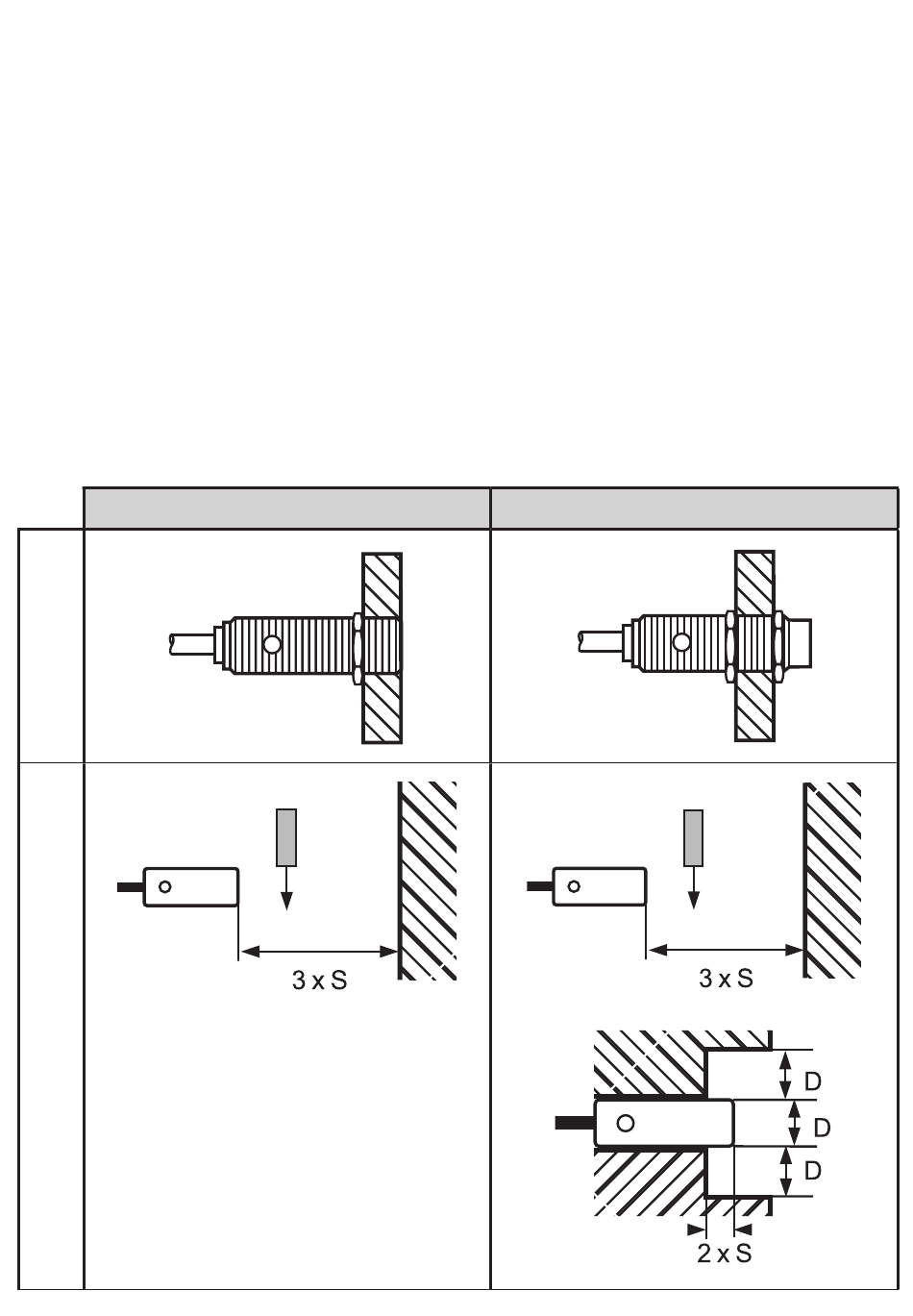

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré
(Sn = Xmm nf) (→ fig. 1).
• Zone de dégagement autour de la face active pour montage sur bâti métallique
(→ fig. 2).
• Distances minimales lorsque plusieurs détecteurs de la même version sont
montés (→ fig. 3, 4).
1
2
2
Sn = x mm f
n
Sn = x mm nf
n
n
