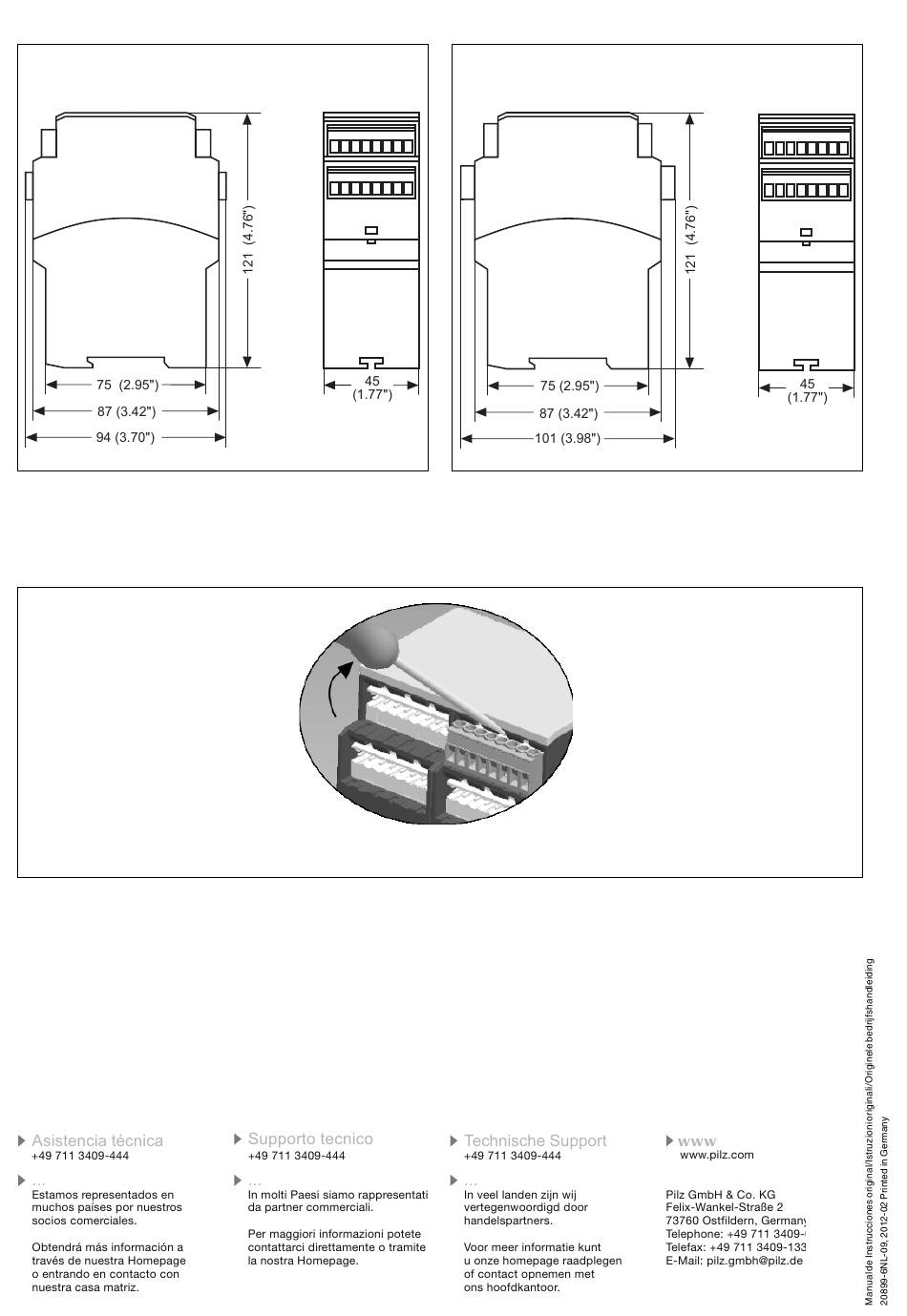

Dimensiones en mm (")/Dimensioni in mm (")/Afmetingen in mm (")
Carcasa con bornes de tornillo enchufables/
Custodia con morsetti estraibili a vite/
Behuizing met steekbare schroefklemmen/
Extraer las bornas enchufables
Colocar un destornillador en el hueco de la
carcasa tras la borna y hacer palanca:
¡ No tirar de las bornas por el cable !
Ejemplo de extracción en una borna de
tornillo
Declaración CE de conformidad:
Estos productos cumplen los requisitos de
la Directiva de Máquinas 2006/42/CE del
Parlamento Europeo y del Consejo.
La declaración CE de conformidad completa
pueden encontrarla en la página web de
Internet www.pilz.com
Apoderado: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Deutschland
Carcasa con bornes enchufables de muelle/
Custodia con morsetti estraibili a molla/
Behuizing met steekbare veerkrachtklemmen/
Rimozione dei morsetti estraibili
Inserire il cacciavite nell'incavo dietro il
connettore e fare leva:
Non estrarre il connettore tirandolo per i
cavi!
Esempio di come estrarre un connettore
usando un cacciavite
Dichiarazione di conformità CE:
Questo(i) prodotto(i) soddisfa i requisiti della
Direttiva 2006/42/CE del Parlamento e del
Consiglio Europeo sulle macchine.
Il testo integrale della Dichiarazione di
conformità CE è disponibile in Internet
all'indirizzo www.pilz.com
Mandatario: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Germania
- 20 -
Steekbare klemmen uitnemen
Plaats de schroevendraaier in de uitsparing
achter de klemmen en druk de klemmen
naar buiten. De klemmen verwijderen door
aan de kabels te trekken!
Als voorbeeld ziet u het verwijderen van
schroefklemmen.
EG-conformiteitsverklaring:
Deze produkten voldoen aan de eisen van
de Europese Machinerichtlijn 2006/42/EG.
De volledige EG-conformiteitsverklaring
vindt u op wwww.pilz.com
Gevolmachtige: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Duitsland
