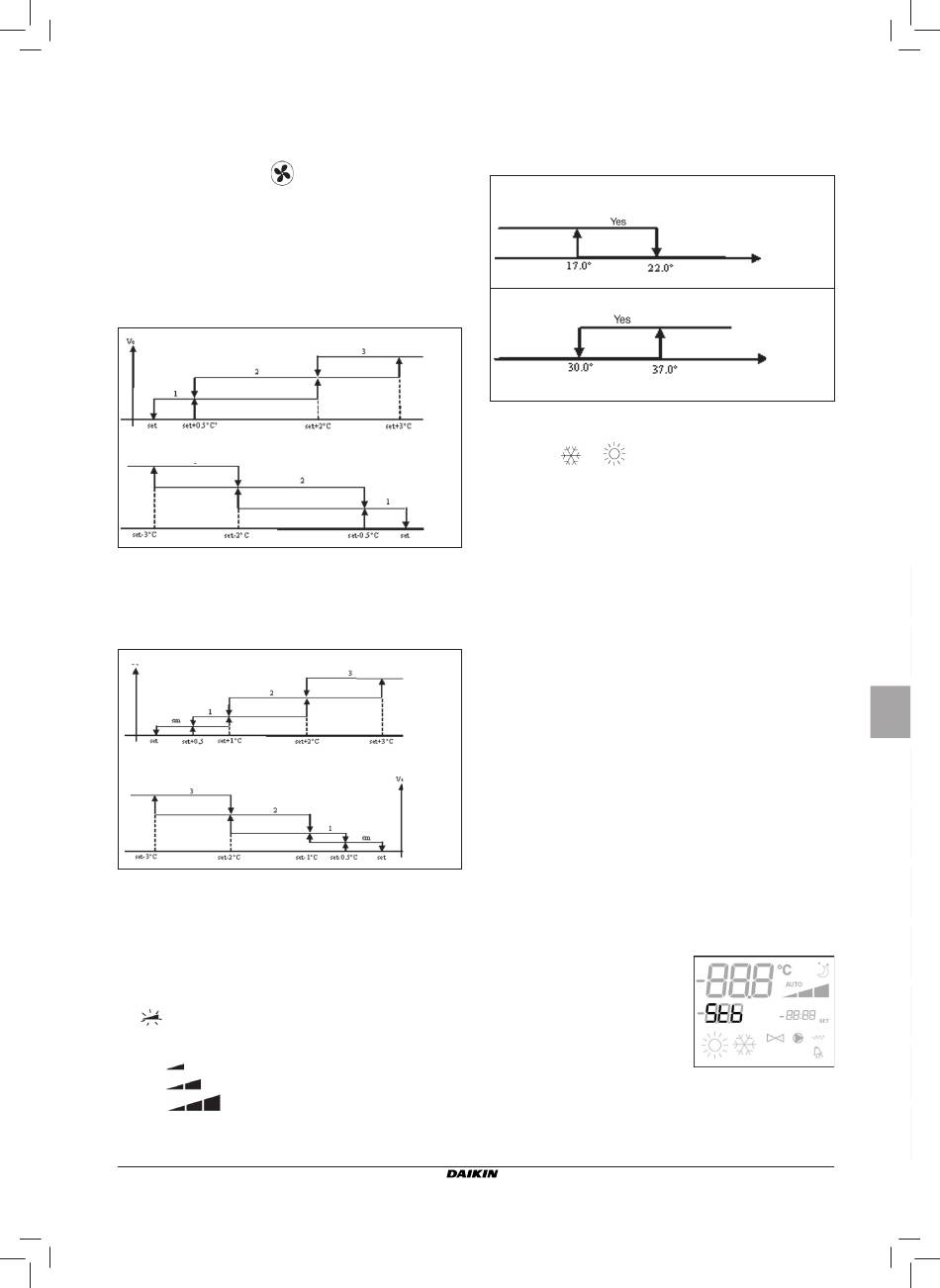

VENTILATION
Le contrôleur est capable de gérer les unités à 3 ou 4 vitesses
de ventilation
SÉLECTION DE LA VITESSE DE FONCTIONNEMENT
À l'aide de la touche Fan
suivantes:
■ AUTO Vit. automatique: en fonction de la température
programmée et de celle de l'air ambiant
Pour confi gurations à 3 vitesses:
où
1 = vitesse minimum
2 = vitesse moyenne
3 = vitesse maximum
RAFRAÎCHISSEMENT
CHAUFFAGE
Pour confi gurations à 4 vitesses:
où
sm = vitesse extra-minimum
1 = vitesse minimum
2 = vitesse moyenne
3 = vitesse maximum
RAFRAÎCHISSEMENT
CHAUFFAGE
NB: pour les confi gurations à 4 vitesses et vanne ou 3
vitesses + CN, la ventilation dans le mode chauffage
est remontée de 0,5°C pour permettre la convection
naturelle dans la première phase.
■ AUCUN SYMBOLE: Vit. désactivée. Sélectionnable
uniquement dans le mode chauffage et avec confi gurations
à 4 ou à 3 vitesses + CN, l'unité terminale fonctionne par
convection naturelle seulement
Vit. extra-minimum. Sélectionnable uniquement
■
avec confi gurations à 4 vitesses, la vitesse utilisée
étant extra-minimum
Vit. minimum
Vit. moyenne
Vit. maximum
NB Dans le cas de vitesse fixe, la logique d'activation du
ventilateur correspondra à celle de la logique automatique.
FWEC1
Standard electronic controller
FC66002763
on peut choisir les vitesses
Temp. air
Temp. air
Temp. air
Temp. air
ACTIVATION EAU
Le fonctionnement de la ventilation est lié au contrôle de la
température de l'eau de l'installation. Compte tenu du mode
de fonctionnement on aura différents seuils d'activation en
mode chauffage et rafraîchissement.
RAFRAÎCHISSEMENT
CHAUFFAGE
L'absence de cette commande à l'appel du thermostat sera
indiquée sur le moniteur par le clignotement du symbole du
mode actif ( ou )
Cette commande est ignorée dans les cas suivants:
■ Sonde eau non prévue (P04 = 0) ou sous alarme étant
débranchée.
■ Mode Rafraîchissement avec confi gurations à 4 tubes.
FORÇAGES
La logique de ventilation normale est ignorée dans le cas de
situations particulières de forçage pouvant être nécessaires
pour le contrôle correct de la température ou le fonctionnement
de l'unité. Fonctions disponibles:
mode Rafraîchissement:
■ commande installée sur l'unité (P01 = 0) et confi guration
avec vanne: la vitesse minimum disponible est maintenue
après avoir atteint la température fi xée.
■ Commande installée sur l'unité et confi guration sans
vanne: toutes les 10 minutes d'arrêt du ventilateur est
effectué un nettoyage de 2 minutes à la vitesse moyenne
pour permettre une lecture plus précise de la température
ambiante par la sonde air.
mode Chauffage
■ Résistance active: la ventilation est forcée à la moyenne
vitesse.
■ Résistance éteinte: pendant 2 minutes est maintenue une
post-ventilation à la moyenne vitesse. (NB: la ventilation
est complétée même si le thermostat est éteint ou en cas
de commutation sur la modalité rafraîchissement)
MONITEUR
Le moniteur affi che l'état du ventilateur
■ Stb: ventilateur en standby
■ On: ventilateur allumé
■ noF: ventilateur désactivé pour
fonctionner dans la modalité
convection naturelle seulement
Temp. eau
Temp. eau
