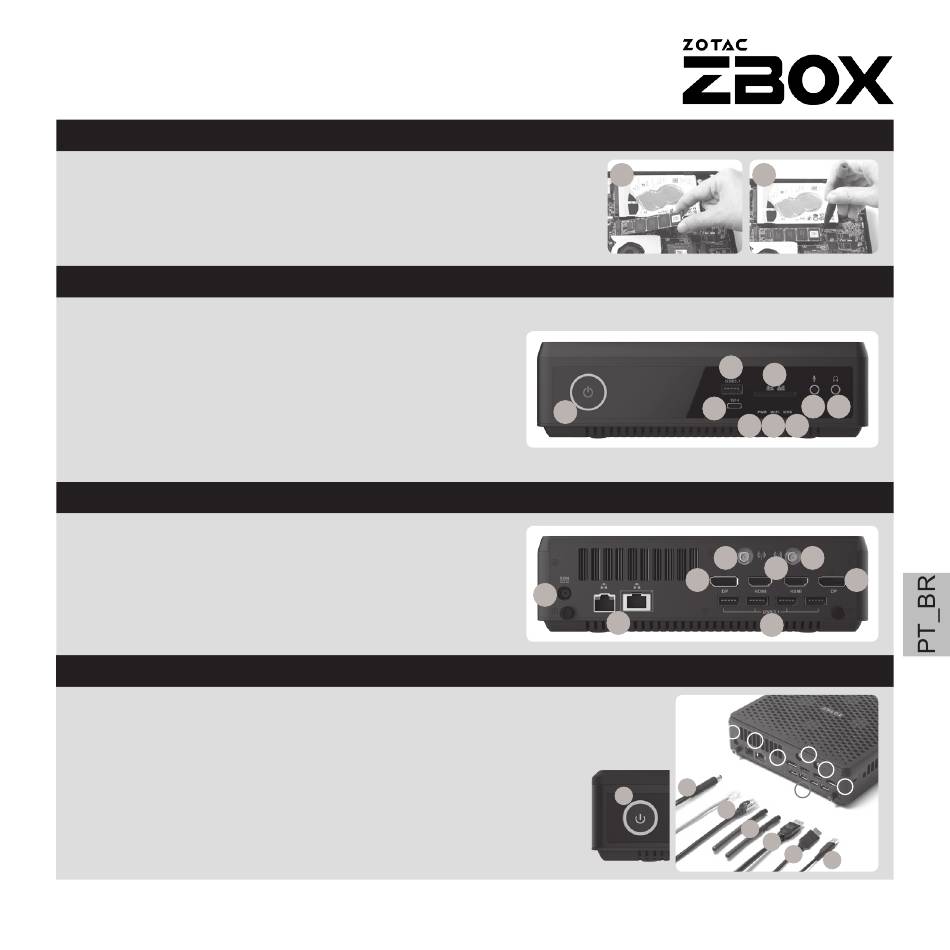

I N S TA L AÇ ÃO D O M Ó D U LO M . 2 S S D
1. Localize o slot M2 SSD e inserira o módulo M2 SSD
no slot em um ângulo de 45 graus.
2. Pressione suavemente o módulo M.2 SSD, e colo-
que o parafuso.
PAINEL FRONTAL
1. Botão de energia
2. Porta USB 3.1
3. Porta Thunderbolt 4
4. Leitor de cartão de memória (SD/SDHC/SDXC)
5. LED de alimentação
6. LED WiFi
7. LED do disco rígido
8. Saída de Microfone
9. Saída de Headphone/Audio
PAINEL TRASEIRO
1. Entrada de energia (DC19.5V)
2. Portas LAN (RJ45)
3. Portas antena WiFi
4. Portas DP
5. Portas HDMI
6. Portas USB 3.1
CONFIGURANDO O SEU ZOTAC ZBOX
1. Conecte a uma rede doméstica
2. Ligue antenas para obter um sinal WiFi
3. Conecte uma tela na DP
4. Conecte uma tela na HDMI
5. Conecte aparelhos no USB 3.1
6. Conectar o cabo de energia
7. Ligue o sistema
