Lis te de vérificat i on s p ré-in s t a ll a t io n ( s ui te )
☐ Si vous disposez d'un cabinet monté à distance, le dispositif
de contrôle du niveau d'eau, le déclencheur thermique, le
verrouillage de sécurité, la soupape de remplissage et la soupape
d'évacuation doivent avoir un fil toronné d'une grosseur
2
minimum de 1 mm
passant dans un conduit différent de celui
des câbles d'alimentation.
Ne pas utiliser de câble blindé (protégé) pour les dispositifs de
contrôle du niveau d'eau.
Lorsque le cabinet de contrôle est monté séparément de
l'humidificateur, connectez un fil de terre entre la cosse reliée
à la terre sur l'humidificateur et la cosse reliée à la terre sur
le cabinet de contrôle. Le fil de terre de la machine de liaison
doit avoir le même AWG (mm
(humidificateurs électriques) ou d'une dimension conforme aux
exigences NEC ou IEC 60364.
[

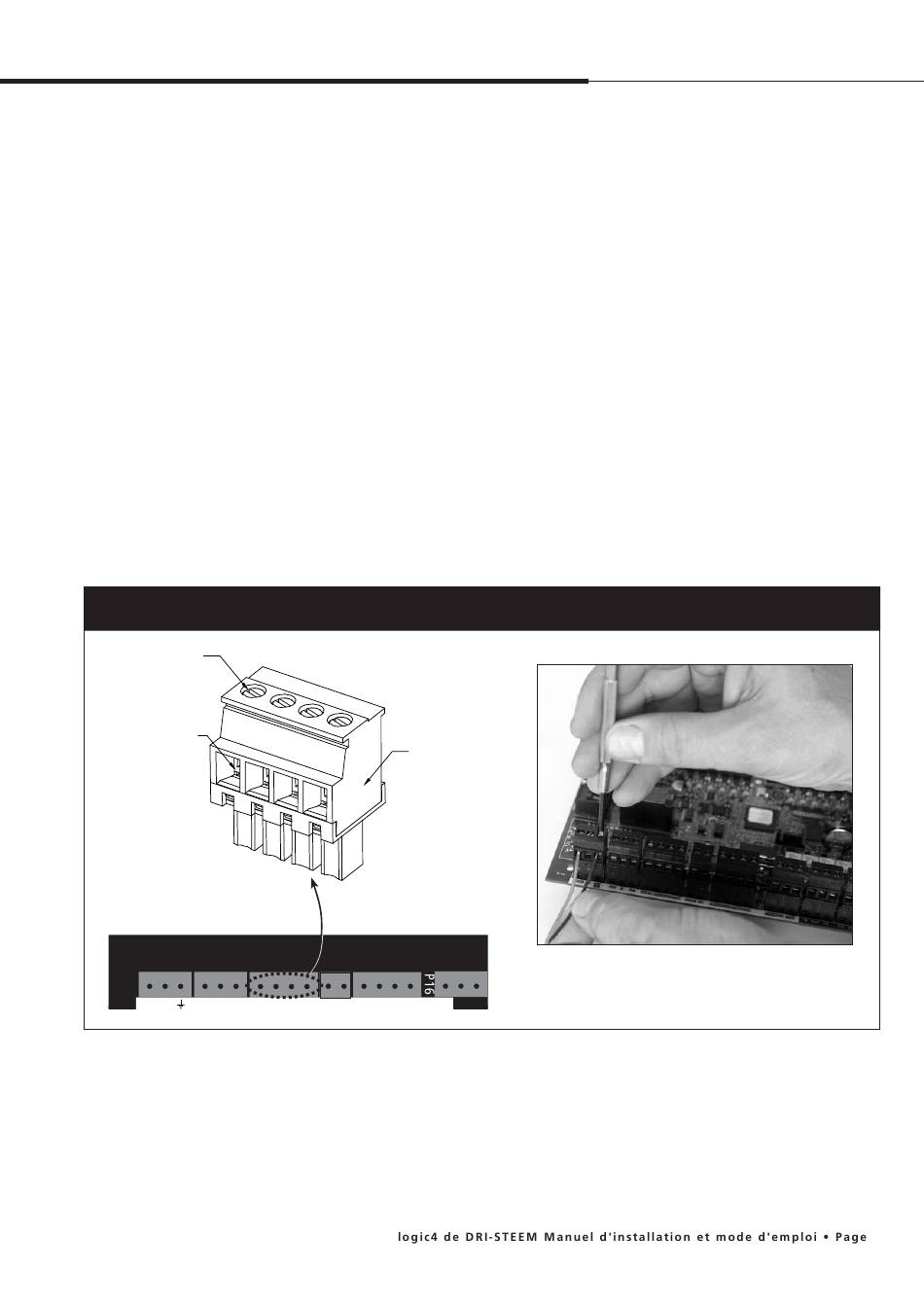

Figure 9-1 :
Détail du répartiteur du Vapor-logic4 et consignes de connexion
Serrez la vis une
fois que le câble
est inséré. Torsion
maximum de
0,34 N-m
Retirez l'isolation
au bout du câble
et insérez le câble
ici.
Détail du tableau du Vapor-logic4
(voir également Figure 5-1)
P12
P11
24
N.O. C
N.C.
24
RH
VDC
VDC
2
) que le plus gros fil chauffant
Prise du répartiteur.
Faire les connexions
lorsque la prise est
branchée au tableau
ou retirez-la pour
un accès plus facile.
Tirez sur la prise de
manière droite pour la
débrancher.
P15
P13
P14
DHL
24
AFsw
24
TS
24
CAsw 24
PVsw
Triac
VAC
VDC
VAC
VAC
Vapor-
SDU
PV/CA
Installation
9
