3.2 Spécifications de raccordement
Secteur
Batteries
Utilisation sorties 1 et 2
Utilisation sorties AUX 3,4 et 5
Reports d'alarme
Câble Ethernet

4 Mise en service

Avant toute opération de raccordement, ouvrir le fusible batterie.
Après avoir effectué les raccordements électriques (secteur, utilisations et batteries).
1
Fermer le disjoncteur secteur en amont.
2
Vérifier la tension de sortie utilisation sur l'afficheur alphanumérique.
3
Fermer le fusible batterie
4
Vérifier le voyant de bon fonctionnement en face avant :
o
tout ok : vert
Les défauts éventuels sont visibles et détaillés via l'afficheur en façade.
o
Votre appareil est en état de marche lorsque la LED verte est allumée.

5 Configuration liaison Ethernet

Configurer à l'aide d'un ordinateur via la liaison Ethernet, les paramètres de communication du rack (voir
« 7.2.4 page de configuration ») avant le raccordement au réseau local.

6 Fonctionnement

6.1 Alarmes

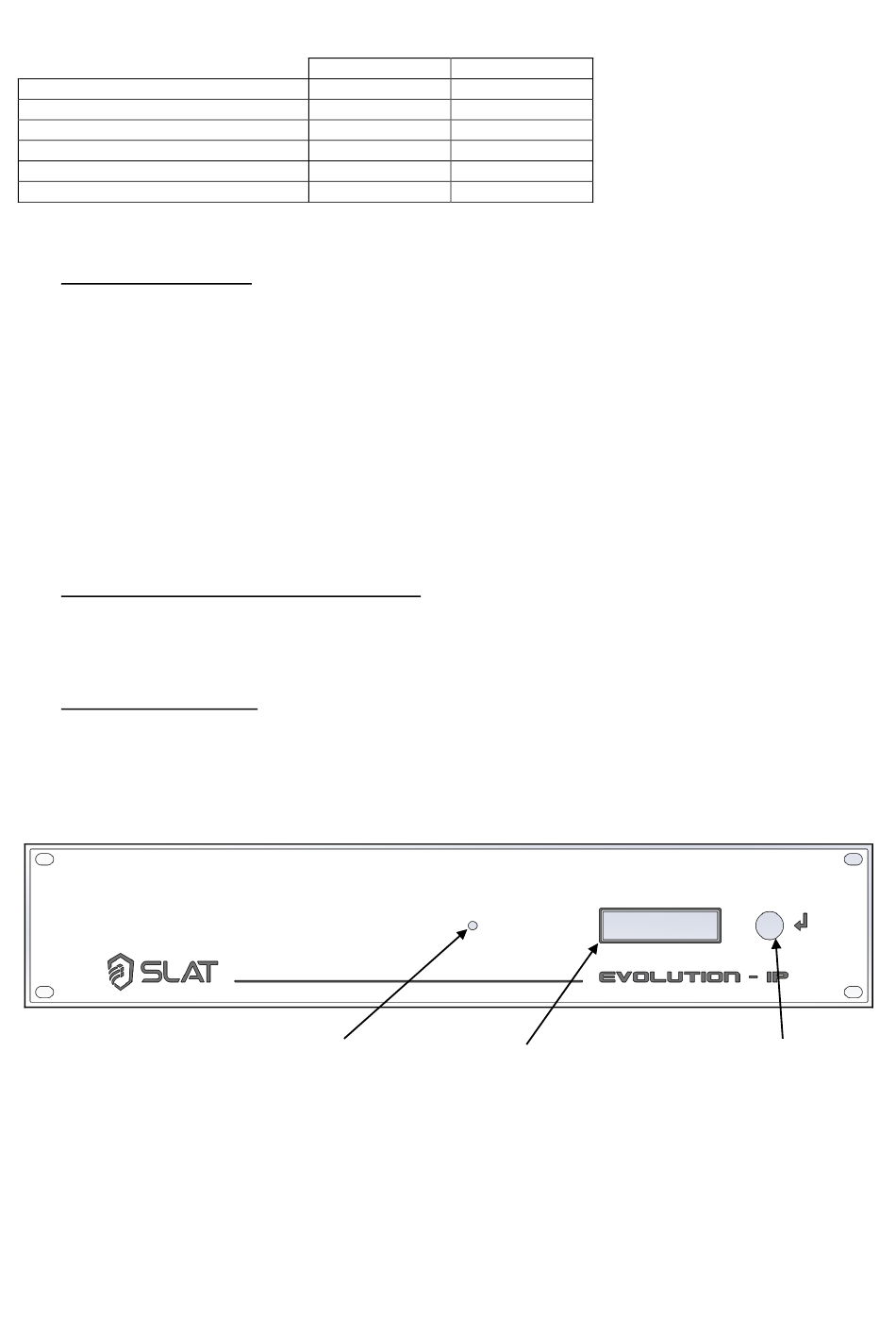

Façade du rack
300W
2.5 mm²
6 mm²
6 mm²
1.5 mm²
1.5 mm²
cat 5e / cat 6e
LED Afficheur alphanumérique
7
Code : 180140005Ca - NDU :
Edition : 03/18
600W
2.5 mm²
10 mm²
10 mm²
1.5 mm²
1.5 mm²
cat 5e / cat 6e
NOT140004Ca
Bouton
