2.2 Batteries
Vous trouverez le plan d'intégration et de câblage des batteries dans le kit fourni avec le produit (sauf rack et
F3U).
La sonde de température batterie doit être placée au plus près de la batterie.
3 3 3 3 Raccordement
Raccordement
Raccordement
Raccordement

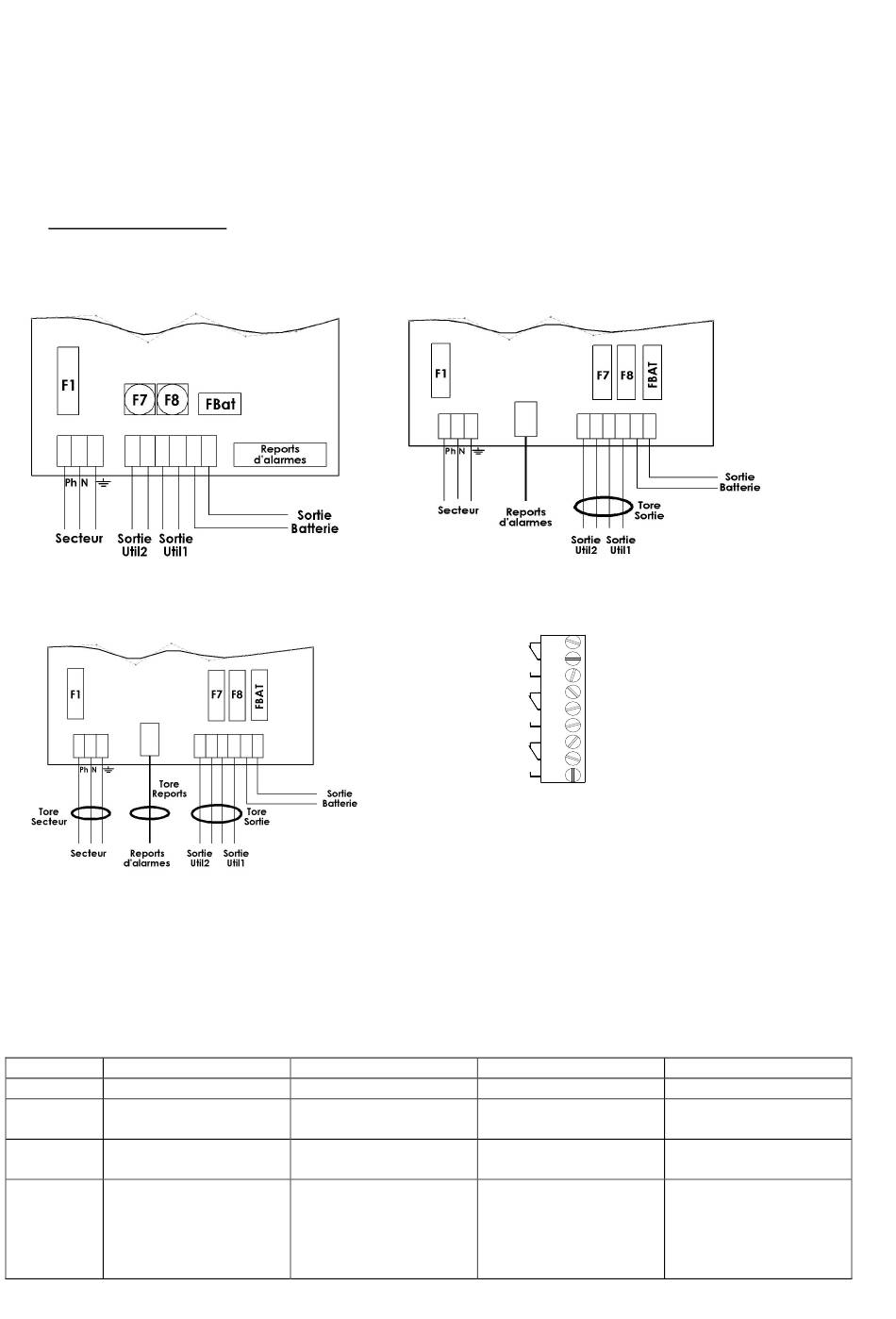

3.1 Plan de raccordement
Cablage 50-75W
Câblage 400- 600W
* Le collier fourni avec tous les produits permet la fixation du câble secteur au niveau du bornier secteur.
Attention, les ouvertures prévues dans le coffret doivent être utilisées. Ne pas créer d'ouvertures
supplémentaires sous peine de dysfonctionnement de l'appareil et de non reprise sous garantie.
Tableau d'utilisation des tores
C24-C48
50-75W
Aucun
100-150W
TORE SORTIE à
monter
200-300W
TORE SORTIE à
monter
400-600W
TORE SECTEUR +
TORE REPORTS +
TORE SORTIE à
monter
C38-C85
Aucun
TORE SORTIE pré-
monté
TORE SORTIE pré-
monté
-
6
Cablage 100-300W
1
N C
Secteur
2
N O
3
4
N C
Batterie
5
N O
6
7
N C
Sortie
8
N O
9
N C : N orm ally C losed
N O : N orm ally O pened
Câblage reports d'alarmes
F3U
Aucun
TORE SORTIE à
monter
-
-
Rack-C180
-
-
TORE SORTIE pré-
monté
FILTRE/TORE
SECTEUR +
TORE REPORTS +
TORE SORTIE pré-
montés
