Commande

Poser la déchiqueteuse sur une surface de travail plate, fixe
et libre. Si le sol est mou, il est possible d'utiliser une planche
comme support.
Ne mettre la déchiqueteuse en service que si elle est
bien stable!

Mettre la machine en ordre de marche

Effectuer les travaux d'entretien, de maintenance et
de nettoyage sur la machine uniquement quand le moteur
est à l'arrêt et l'outil immobile (enlever la cosse de bougie
d'allumage).
Avant la première mise en service, fixer la trémie latérale
et la trémie d'alimentation supérieure sur la déchiqueteu
se.
Mettre la déchiqueteuse en service uniquement si tous les dis-
positifs de sécurité sont montés sur la déchiqueteuse et sont
opérationnels.

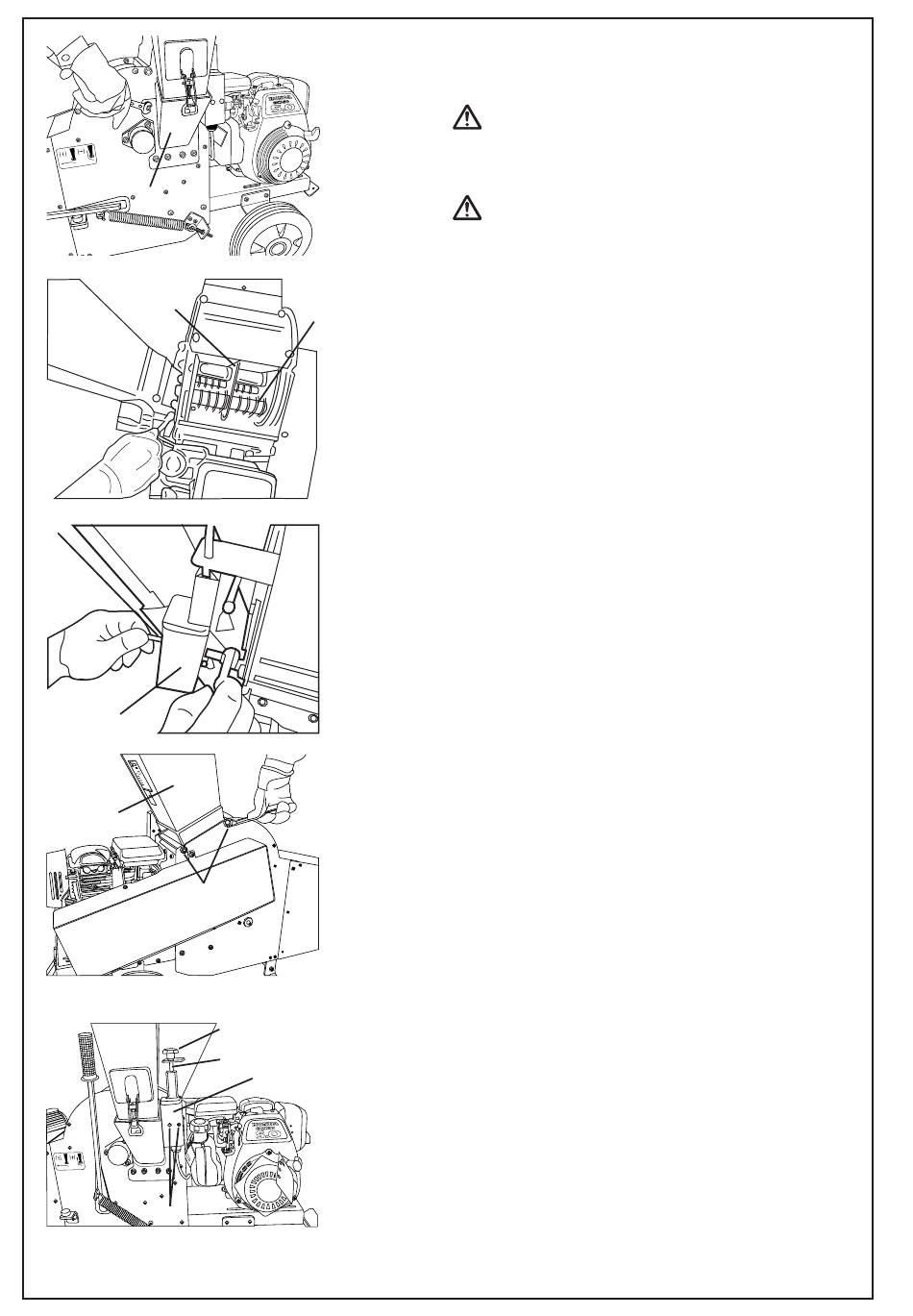

Pour monter la trémie latérale (1), procéder comme suit:
Poser la déchiqueteuse sur une surface plane. Contrôlez si le
contre-couteau est bien en place sur la trémie latérale.
Placer la trémie latérale (1) sur les quatre boulons soudés sur
la partie latérale de la déchiqueteuse et bien la visser (voir «
Figure 1 »).
Utiliser les pièces normalisées fournies (rondelle, rondelle-res-
sort et écrou hexagonal autoblocant SW 13).
Tourner maintenant le rotor (2) à la main et s'assurer que
le couteau (3) sur le disque du rotor ne patine pas contre le
contre-couteau sur la trémie latérale (voir « Figure 2 »).
Monter maintenant le contact de sécurité (4).
Pour les déchiqueteuses à moteur essence, le contact doit
être relié au moteur par un câble.
Introduire le contact du bas dans la fixation sur la trémie laté-
rale et le fixer avec les vis fournies M4 (SW 3 et SW 7) (voir «
Figure 3 »).
Pour monter la trémie d'alimentation supérieure (5), procéder
comme suit:
Visser les quatre vis de fixation (
d'alimentation supérieure d'uniquement -3 pas de vis dans
les trous filetés (voir « Figure 4 »).
Poser la trémie d'alimentation supérieure sur la déchiqueteuse
pour que les quatre vis de fixation s'enclenchent dans les évi-
dements sur les parties latérales de la déchiqueteuse.
Le collier muni de la vis à poignée-étoile (7) doit être dirigé
vers le côté de la trémie latérale. S'assurer que la tige filetée
(8) plonge dans la fixation du commutateur de sécurité (9).
Bien serrer les 4 vis de fixation (10) (voir « Figure 5 »).
S'assurer que la trémie d'alimentation supérieure repose cor-
rectement sur la déchiqueteuse et qu'aucune fente ne soit gé-
nérée entre la trémie supérieure et les parties latérales.
6
) (SW 15) dans la trémie
