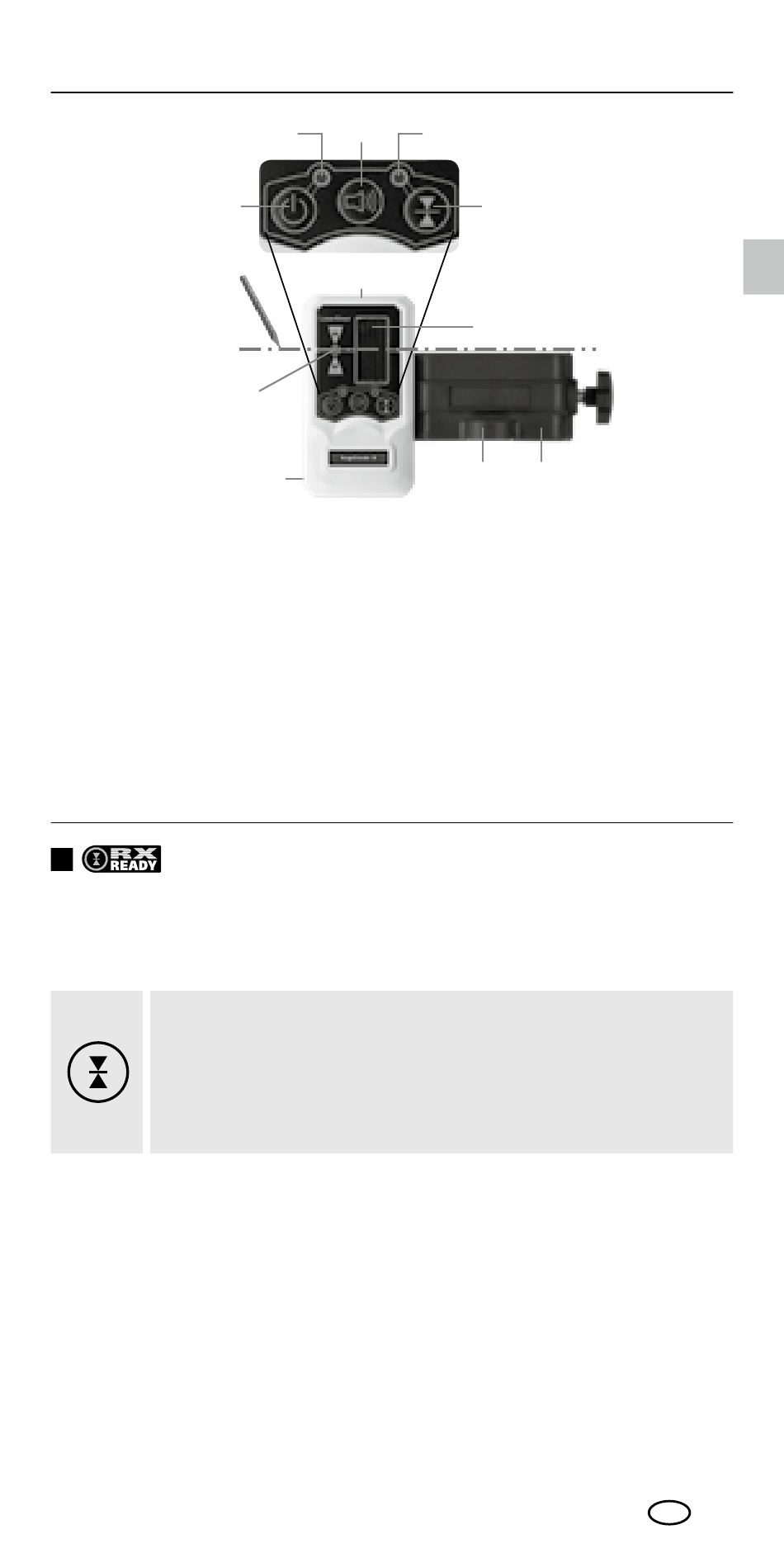

A Geluidssignaal AAN / UIT
B Ontvangstveld laserstraal
C Baakklem
D Batterijhouder
E Positie-indicator
voor laser: voor
F
Aan- / uitknop
G LED-bedrijfsindicator
2 Werken met de laserontvanger RX
Gebruik de laserontvanger RX voor het nivelleren op grote
afstanden of in geval van niet meer zichtbare laserlijnen.
Schakel in met de toets F - het controlelampje G brand.
Lijnlaser:
RX 30:
Schakel de lijnlaser in de handontvangermodus. Nu pulseren
de laserlijnen met een hoge frequentie en de laserlijnen
worden donkerder. De laser ontvanger kan de laserlijnen
dankzij het pulseren tot max. 30 m registreren. Minimum-
afstand tot het laserapparaat ca. 3 m.
Beweeg nu het ontvangstveld (B) van de laserontvanger door
de laserlijnen omhoog en omlaag (horizontale laserlijn) resp.
naar opzij (verticale laserlijnen) totdat de middelste LED oplicht.
Kenmerk nu de horizontale resp. de verticale referentiemaat.
G A
F
J
E
D
Deze toets schakelt de hand-
ontvangermodus in en uit.
Met deze toets wordt het
tolerantiebereik bepaald.
RangeXtender 30
I
H
B
K C
H Omschakeling tolerantie-
bereik: fijn bereik /
handsfreebereik
I LED voor het tolerantie-
bereik: uitgeschakeld
fijn bereik / rood
handsfree-bereik
J
Kopmagneet
K Libel
