▪ Installez l'ouverture de l'air soufflé le plus loin possible de l'ouverture de l'air de
retour.
▪ Utilisez des conduits de diamètre adapté au modèle de l'unité. Voir le recueil de
données.
▪ Installez les deux conduits extérieurs avec une pente descendante (minimum
1:50) pour empêcher l'entrée d'eau de pluie. Il faut également isoler les deux
conduits pour éviter la formation de rosée. (Matériau d'isolation: laine de verre
épaisseur 25 mm)
▪ Si les niveaux de température et d'humidité à l'intérieur du plafond est toujours
élevés, installez une ventilation à l'intérieur du plafond.
▪ Isolez électriquement le conduit et la paroi lorsqu'un conduit métallique doit
pénétrer dans le treillis métallique et le treillis métallique ou le revêtement
métallique d'une paroi à structure en bois.
▪ Installez les conduits de façon à ce que le vent NE PUISSE PAS souffler à
l'intérieur des conduits.
▪ Les 4 conduits DOIVENT avoir une longueur ≥1,5 m (exception: VAM en
combinaison avec l'EKVDX en option, voir le manuel d'installation et de
fonctionnement EKVDX).

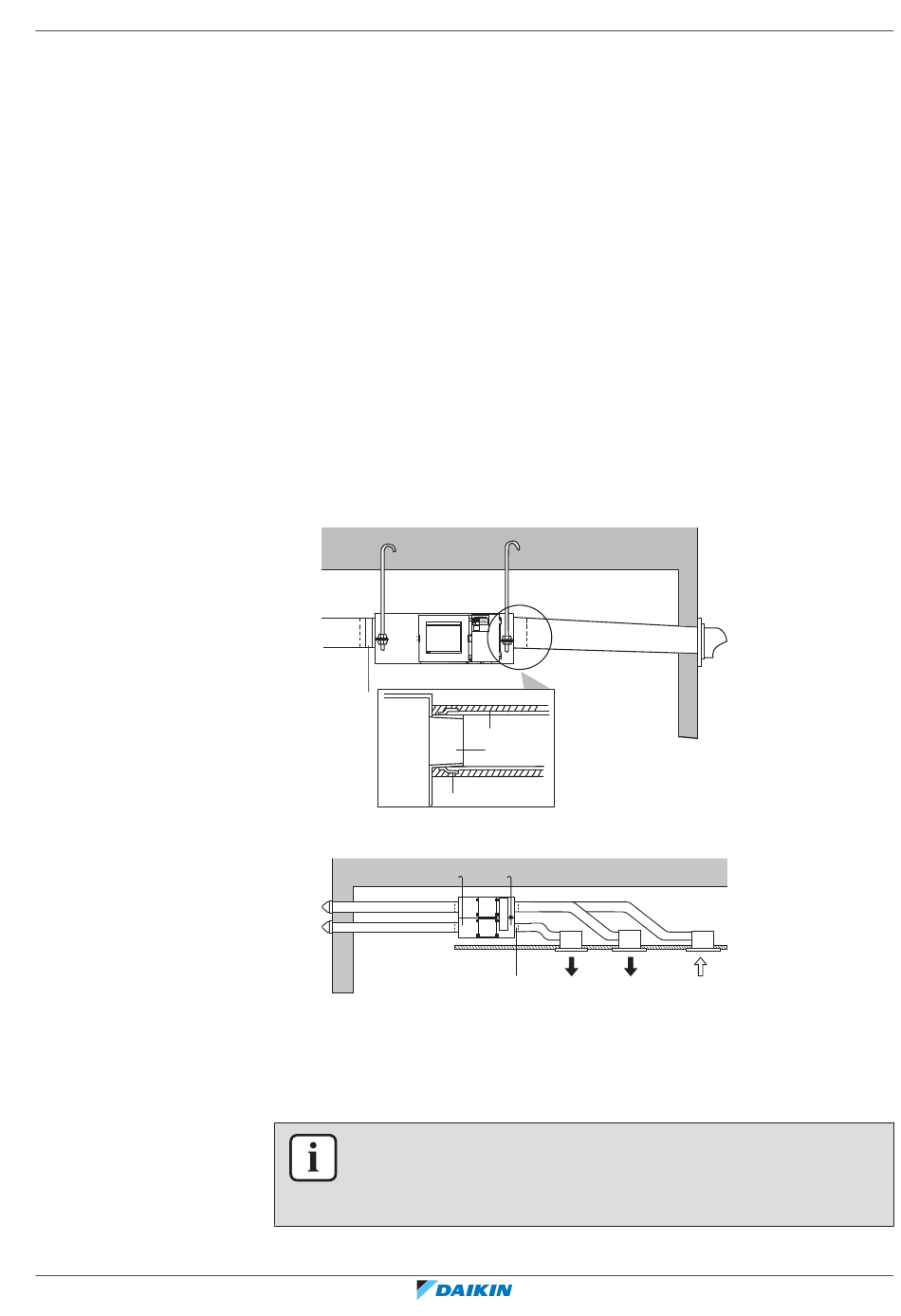

Modèles 350~1000
a
Modèles 1500+2000
d
a Ruban d'alu (non fourni)
b Matériau d'isolation (à prévoir)
c Bride de conduit (accessoires)
d Pente minimale 1:50
e Air d'alimentation
f Air ambiant
INFORMATION
Pour plus d'informations sur les raccordements de conduits en combinaison avec un
module EKVDX, reportez-vous au guide de référence de l'installateur et de
l'utilisateur de l'unité EKVDX.
Name Plate
b
c
a
c e
14 Installation de l'unité
|
d
e
f
