Enerdis ULYSCOM ETHERNET MODBUS TCP Manuel Utilisateur page 14

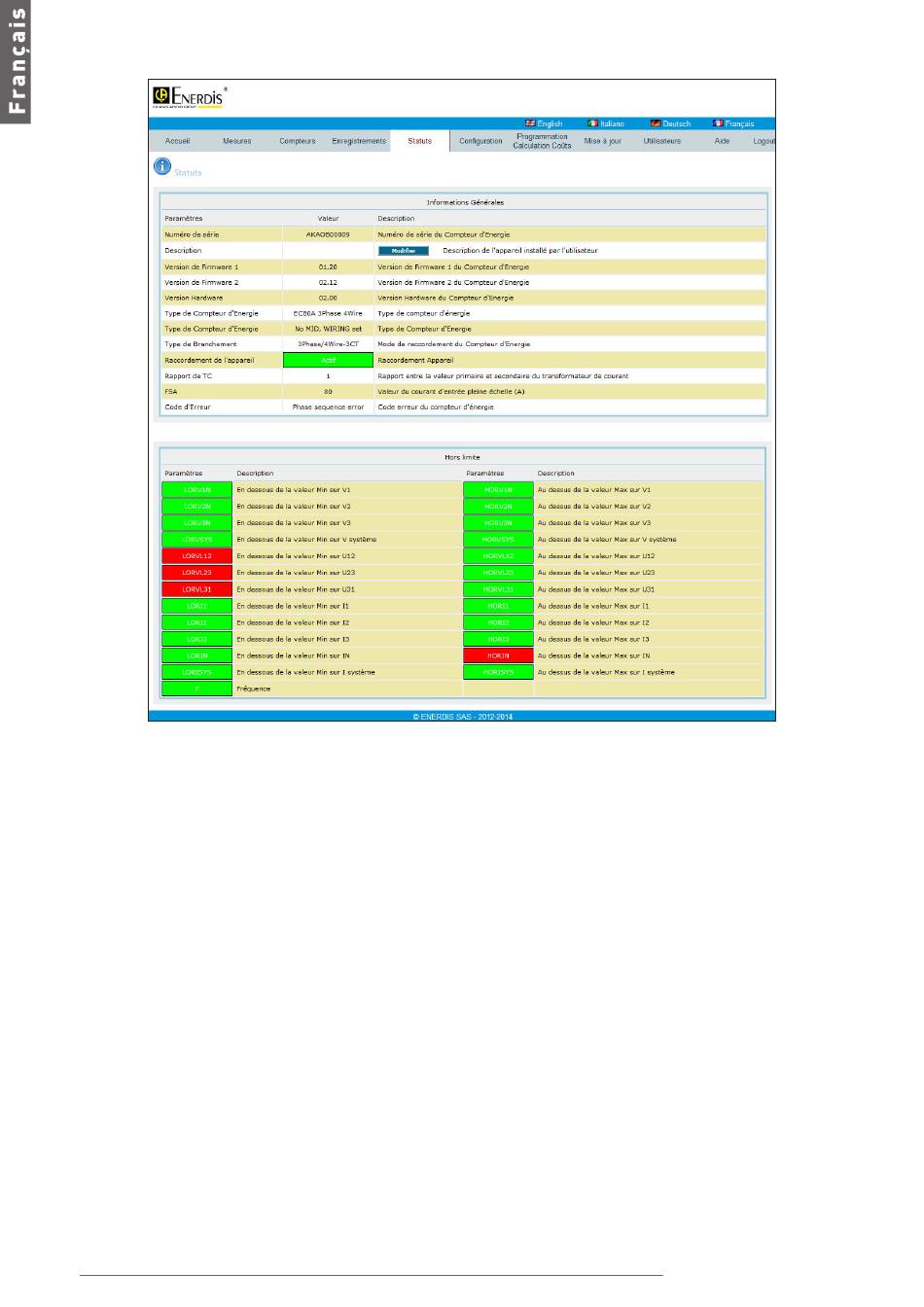

Exemple 2: en cas d'association du compteur d'énergie avec firmware séparé
Dans la zone informations générales, toutes les informations générales liées au compteur associé (numéro de série, description,
firmware et version matériel, modèle, informations de raccordement, rapport de TC, fond d'échelle TC et code d'erreur de
branchement) sont décrites.
Bouton Modifier
En dehors de la plage de mesure, les statuts alarmes des mesures correspondantes (tension, courant, fréquence) sont affichées.
• VERT
=Paramètre dans la plage
• ROUGE =Paramètre en dehors de la plage
14
Permet de rentrer une description courte du compteur connecté.
Web server • ULYSCOM ETHERNET
