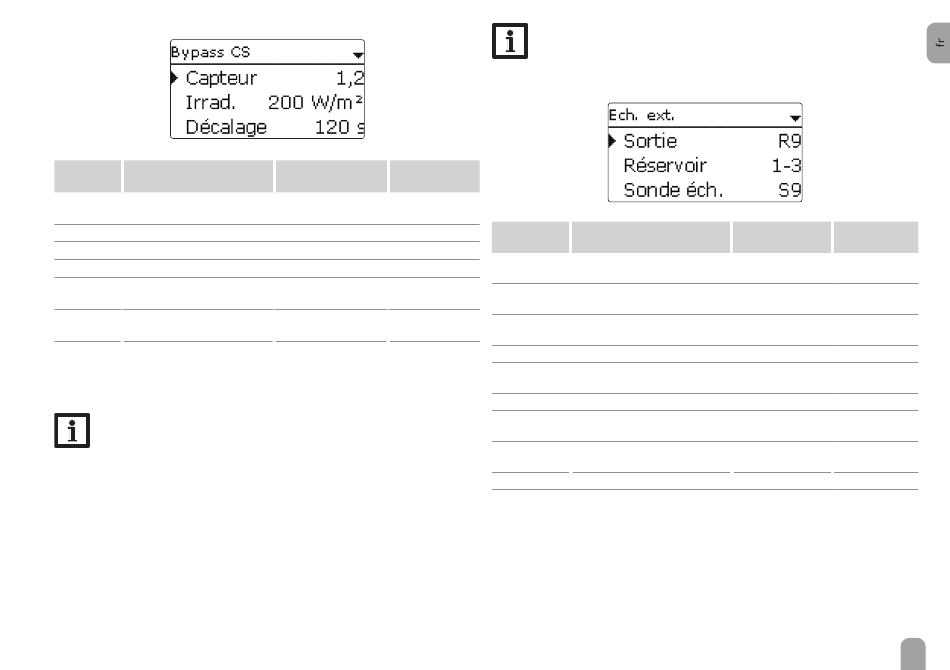

Bypass CS
Solaire / Fonc. option. / A jouter nouv. fonc. / Bypass CS
Paramètre Signification
Capteur Champ de capteurs
Interr. Irradiation de mise en marche 100 ... 500 W / m²
Décalage Temps de décalage
Résmax off Suppression de l'activation
Fonct. Activation / Désactivation
Attribution de l'entrée pour
Sonde
l'interrupteur
Enreg. fonc. /
Enregistrer ou supprimer
Supprimer
fonction
fonction
La fonction Bypass CS permet de commander le circuit solaire.
Note
Pour pouvoir utiliser la fonction bypass CS, vous devez connecter une
sonde d'irradiation CS10 au régulateur.
Lorsque la fonction bypass CS est activée, le régulateur se sert de la valeur d'irra-
diation actuelle comme condition d'activation du circuit solaire.
La sortie s'active lorsque la valeur d'irradiation mesurée est supérieure à la valeur
prédéfinie pendant la durée de décalage. Il se désactive lorsque la valeur d'irradia-
tion mesurée est inférieure à la valeur prédéfinie pendant la durée de décalage.
Lorsque l'option Suppression de l'activation off est activée, le circuit du cap-
teur ne s'active pas tant que la température des réservoirs est supérieure au seuil
maximal respectif établi.
Gamme de réglage /
Réglage d'usine
Sélection
Selon le système Selon le système
choisi choisi
200 W / m²
10 ... 300 s 120 s
Oui, Non Oui
Activée, Désactivée,
Activée
Interr.
- -
- -
Note
Lorsque les fonctions bypass et bypass CS sont activées, la fonction bypass CS
n'a d'effet que sur le bypass. Sélectionnez, pour cela, S1 comme sonde bypass.
Échangeur thermique externe
Solaire / Fonc. option. / A jouter nouv. fonc. / Ech. ext.
Paramètre Signification
Sortie Sélection de la sortie
Réservoir Choix du réservoir
Sonde de référence pour
Sonde éch.
l'échangeur thermique externe
Temp. cible Option température cible
Sélection de la sonde de réfé-
Sonde
rence pour la température cible
Temp. c. Température cible
Différence de température
DTon
d'activation
Différence de température de
DToff
désactivation
Marche pro. Durée marche prolongée
Enreg. fonc. /
Enregistrer ou supprimer
Supprimer
fonction
fonction
Cette fonction sert à unir des circuits de chauffage séparés par un échangeur ther-
mique.
La sortie attribuée à cette fonction s'active lorsque l'un des réservoirs sélection-
nés est en train de chauffer avec de l'énergie solaire et que la température mesurée
par la sonde du réservoir est différente de celle mesurée par la sonde de réfé-
rence pour l'échangeur thermique.
Gamme de réglage /
Réglage d'usine
Sélection
Selon le système Selon le système
choisi choisi
Selon le système
tous réservoirs
choisi
Selon le système Selon le système
choisi choisi
Oui, Non Non
Selon le système Selon le système
choisi choisi
15 ... 95 °C 60 °C
1,0 ... 20,0 K 10,0 K
0,5 ... 19,5 K 5,0 K
0 ... 15 min 2 min
- -
