Externe Störungsanzeige (EED)
Montage
Das EED-Modul wird durch zwei Schrauben an der Wand
befestigt. Zum Aufzeichnen der Bohrlöcher Rückseite
gebrauchen. Dazu die Klarsichthaube entfernen (siehe
Abb. 2).
Anschließen
Durch ein vieradriges Kabel kann die Schaltereinheit an die
Klemmenleiste des Kessels angeschlossen werden (siehe
Abb. 3).
ACHTUNG!
Überprüfen Sie, ob der Anschluss 3 und 4 an
der Klemmenleiste des UBA überbrückt ist.
Vom EED-Modul aus zur Klemmenleiste
Nr. Umschreibung
1. 24 VAC
2. 0 V
3. UBA-Lauf
4. UBA-Lauf
Tab. 1 Anschließen des 4-adrigen Kabels
WARNUNG!
Wenn das EED-Modul falsch angeschlossen
wird, können sowohl das EED-Modul als auch
der Kessel beschädigt werden!
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Externe Störungsanzeige (EED) • 08/2010
Nummer der Klemme
9
10
6
5

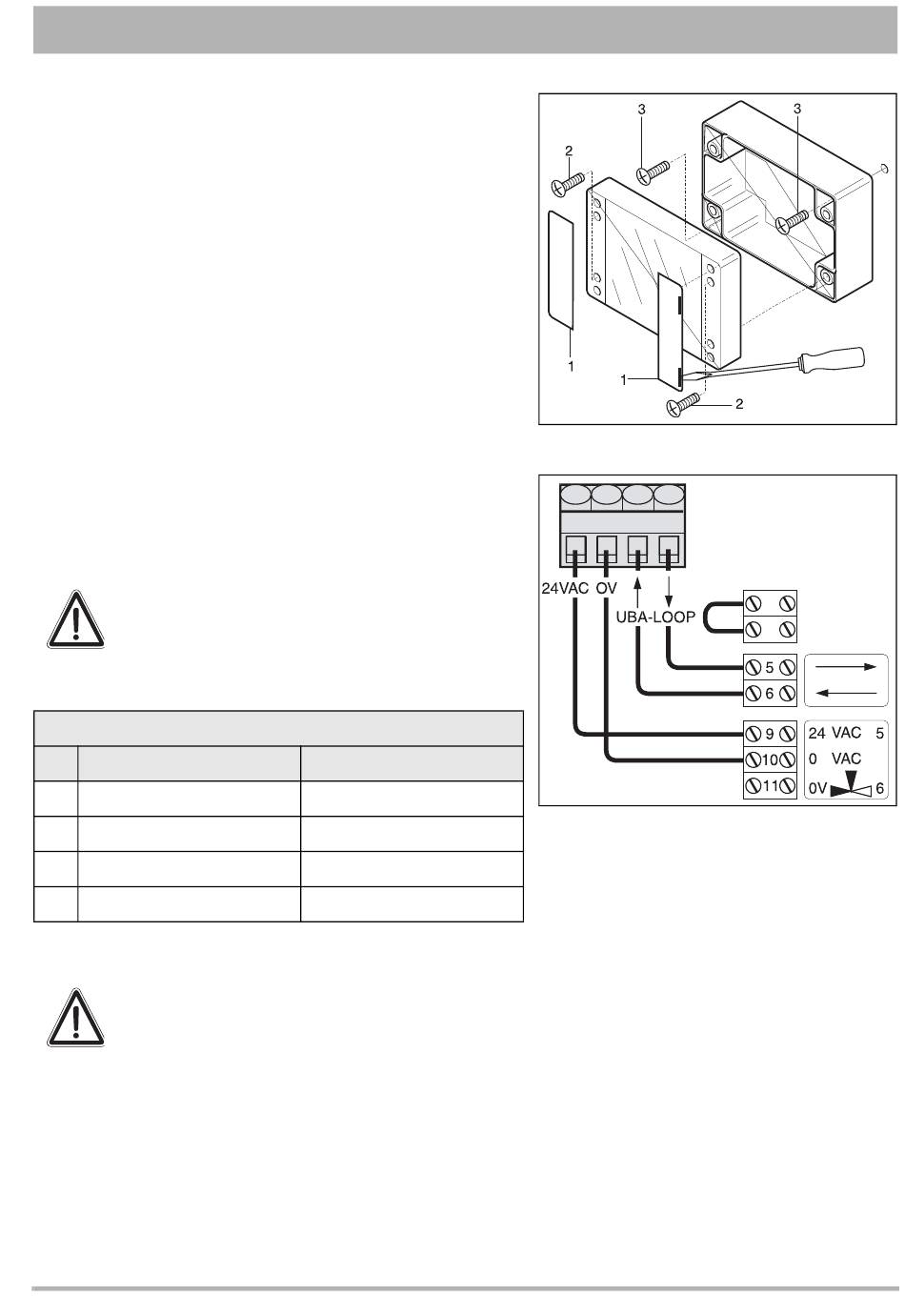

Abb. 2 Wandbefestigung des EED-Moduls
CON 1
1 2 3 4
Abb. 3 Anschluß durch ein 4-adriges Kabel
Deutsch
3
4
9
