Deutsch
Es ist ein spannungsfreier Ausgang (Wechselkontakt)
CON3 vorhanden.
Siehe Abb. 4. Diesen können Sie für eine elektronische
Störungsmeldung verwenden.
1 und 2 ist normaler Betrieb
3 und 2 ist Kontakt unterbrechen
Störungsmeldung
Wenn die Störungslampe im Rhythmus einer Sekunde aus
und einer Sekunde an blinkt, ist beim Kessel eine Störung
aufgetreten.
Drücken Sie 3 Sekunden auf den Resetknopf des Kessels.
Das Gerät geht wieder an. Fällt das Gerät wieder zurück in
die Störung, drücken Sie dann den Resetknopf nochmals.
Falls das Gerät jetzt wieder in die Störung zurückfällt oder
die Störungen sich regelmäßig wiederholen, verständigen
Sie Ihren Installateur oder den zuständigen Kundendienst.
 Langsames Blinken ist 1 Sekunde an/1 Sekunde aus.
 Schnelles Blinken ist mehrere Male pro Sekunde an/aus.
0 - 10 V Anschluß
Es ist möglich um mit Hilfe von einer externen Steuerspan-
nung von 0 - 10 V (Gleichspannung) den Kessel an zu
steuern.
Schließe dafür Klemmen 1 und 2 an von CON 2, siehe
Abb. 5.
ACHTUNG!
Die Vorlauftemperatur wird durch die externe
Steuerspannung bestimmt. Die Einstellung am
UBA hat hierauf keinen Einfluss. Zur Begren-
zung der Vorlauftemperatur muss die externe
Regelung angepasst werden. Ziehen Sie
hierfür die Anleitung der externen Regelung
zurate.
10

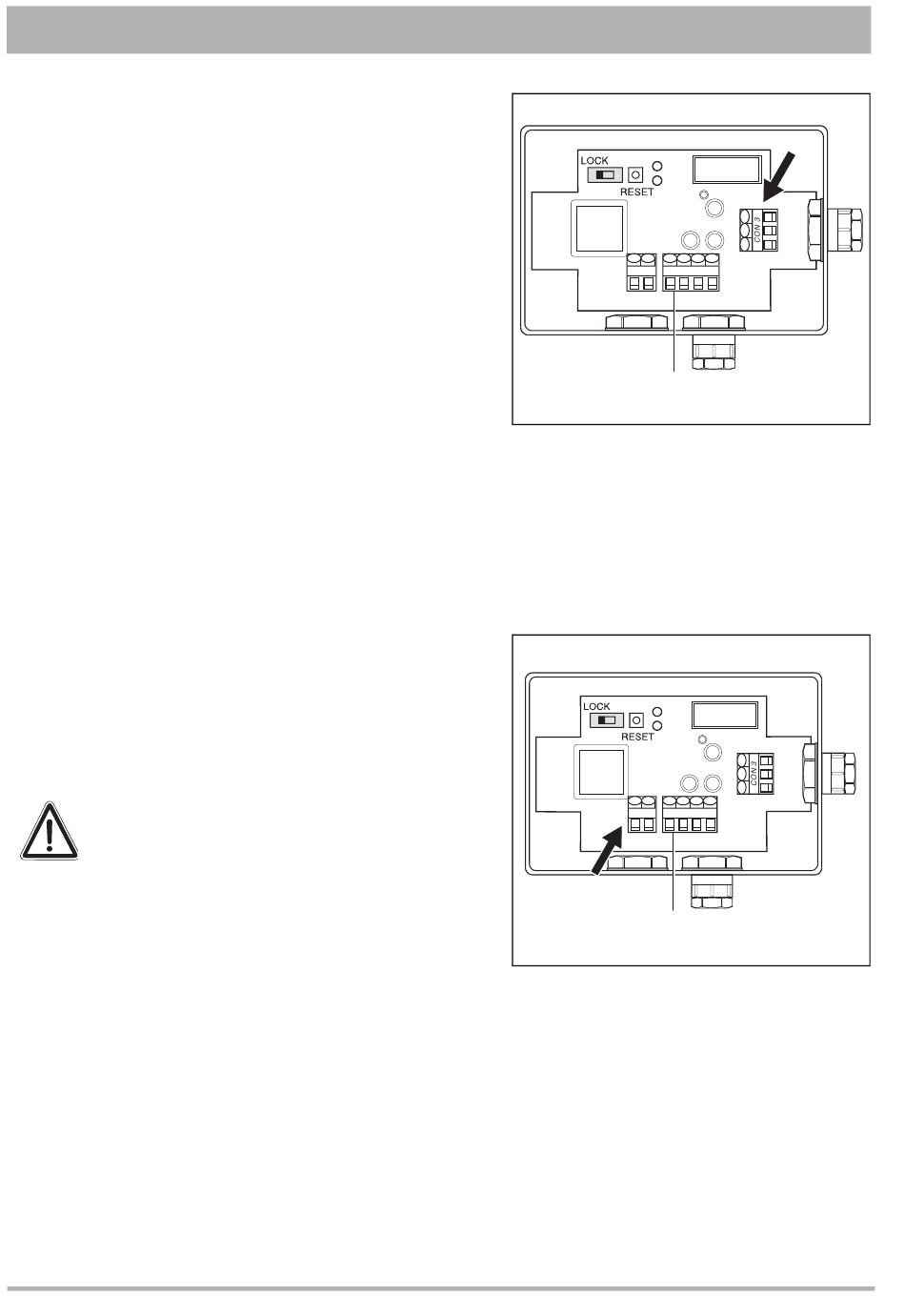

Externe Störungsanzeige (EED)
Abb. 4 Externe Störungsmeldung
Abb. 5 0 - 10V Anschluß
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Externe Störungsanzeige (EED) • 08/2010
No
Loop
Error
3
2
1
CON 2 CON 1
1 2 1 2 3 4
UBA
No
Loop
Error
3
2
1
CON 2 CON 1
1 2 1 2 3 4
UBA
