Externé zobrazovanie porúch (EED)
Funkcia EED
 Modul EED je možné pripojiť k vykurovaciemu kotlu
s UBA.
 Modul EED zobrazuje optický poruchový signál
v prípade výskytu poruchy prístroja.
 Modul EED zároveň disponuje možnosťou poslať
externé hlásenie pomocou beznapäťového výstupu
(prepínací kontakt) v prípade poruchy kotla alebo
výpadku sieťového napätia kotla.
 Modul EED nereaguje na poruchy externých regulátorov
pripojených ku kotlu.
 Modul EED je možné pripojiť k jednému kotlu.
Prepínač SI "Lock" a "No Lock" ( obr. 1)
V polohe "No Lock" sa zobrazí poruchové hlásenie iba
v prípade poruchy s poistkou. Displej na kotle bliká.
Stlačením tlačidla Reset na UBA je možné túto poruchu
zrušiť.
V polohe "Lock" modul EED zobrazí poruchu keď:
– sa vyskytne porucha s poistkou. Stlačením tlačidla Reset
na UBA je možné túto poruchu zrušiť.
– sa v priebehu dvoch hodín nespustí prevádzka kotla
v prípade odberu tepla. Túto poruchu je treba zrušiť
stlačením tlačidla Reset na module EED. Stlačenie
tlačidla Reset na UBA nemá žiaden vplyv.
– ak sa na kotle vyskytla 5 krát porucha s blokovaním
počas týchto dvoch hodín. Aj túto poruchu je treba zrušiť
stlačením tlačidla Reset na module EED.
28
Externé zobrazovanie porúch (EED)

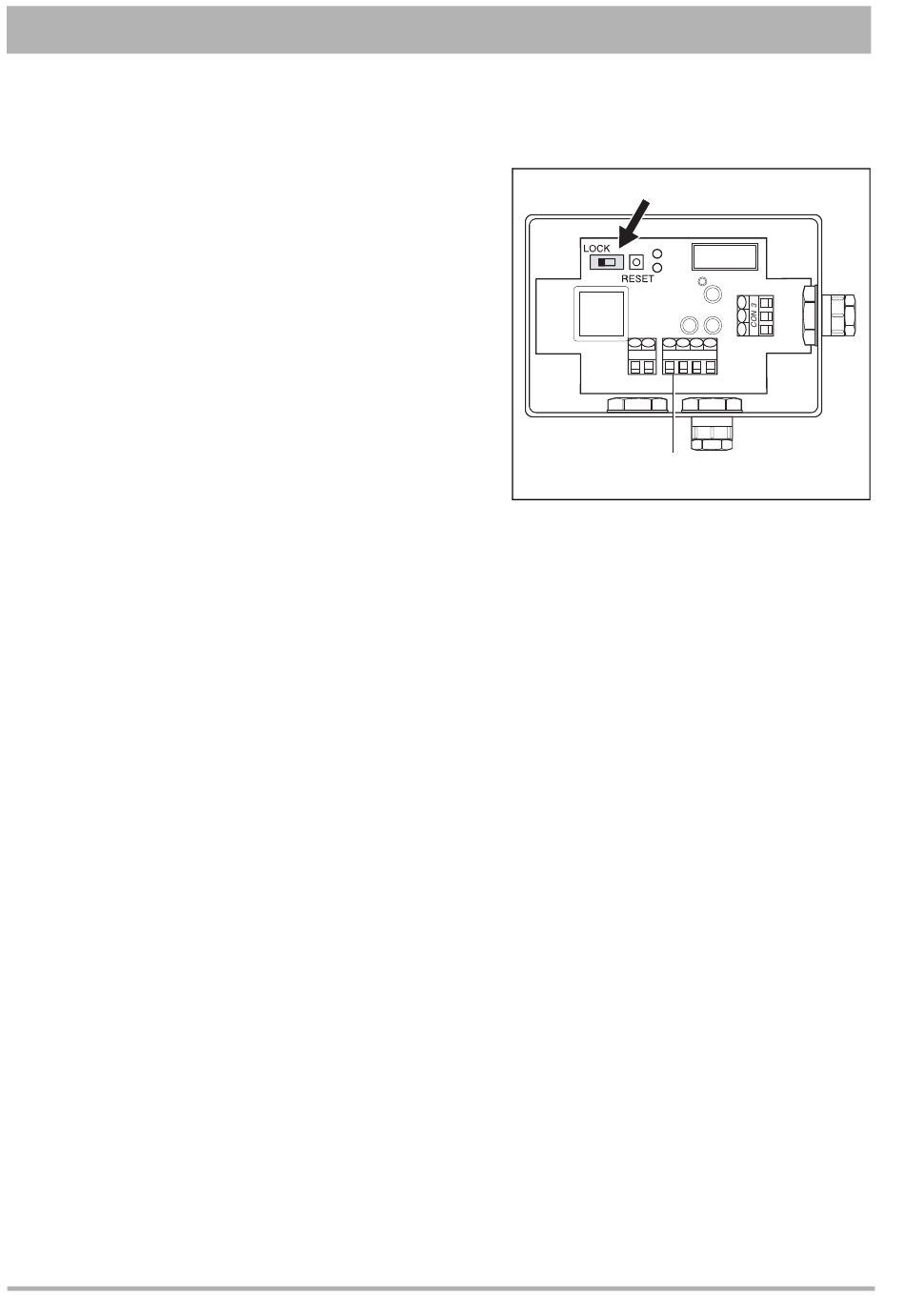

Obr. 1 Prepínač "Lock" (uzamknúť) a
"No Lock" (neuzamknúť)
Zmeny v dôsledku technických inovácií vyhradené!
Externé zobrazovanie porúch (EED) • 08/2010
No
Loop
Error
3
2
1
CON 2 CON 1
1 2 1 2 3 4
UBA
