Schéma d'ensemble
Schéma d'ensemble, voir figure 2.
1
Raccord d'eau chaude et de soupape de décharge de pression
2
Trou de recirculation
3
Raccord d'entrée d'eau (de l'unité principale)
4
Raccord de sortie de retour (vers l'unité principale)
5
Raccord d'eau froide
6
Douille de thermistance
7
Trou de thermistance fileté pour l'emploi du kit solaire en option.
Voir manuel d'installation EKSOLHW*.
8
Raccord de soupape de décharge de pression et de température
9
Déposer la bande de protection du ballon d'eau chaude
domestique
Modèle de ballon d'eau chaude
domestique
EKHWS050B3VJU
(pouces)
(mm)
EKHWS080B3VJU
(pouces)
(mm)
Instructions d'installation
Garder à l'esprit les instructions suivantes lors de l'installation du
ballon d'eau chaude domestique.
Le lieu d'installation de l'unité intérieure ne doit pas comporter
des risques de gel.
Veiller à prévoir une tuyauterie de 1" ou plus (et la réduire à 3/4"
à l'entrée du ballon) de manière à avoir suffisamment de volume
d'eau dans les tuyaux entre l'unité et le ballon d'eau chaude
domestique.
Placer le ballon d'eau chaude domestique à un endroit adapté
pour faciliter la maintenance; ne pas oublier qu'un accès au
coffret électrique est obligatoire. Se reporter aux zones de
couleur grise indiquées dans la figure 2.
Prévoir un raccordement pour la soupape de décharge de
pression et la vidange.
Pour éviter tout siphonage, il est recommandé d'installer une
soupape de non retour sur l'entrée d'eau du ballon d'eau chaude
domestique conformément à la législation et à la réglementation
locales.
Veiller à ce qu'en cas de fuite, l'eau ne puisse pas endommager
l'espace d'installation et ses environs.
Manuel d'installation
5
H1
H2
H3
H4
45,3
24,8
7,9
32,7
1150
630
200
830
63,0
24,8
7,9
32,7
1600
630
200
830

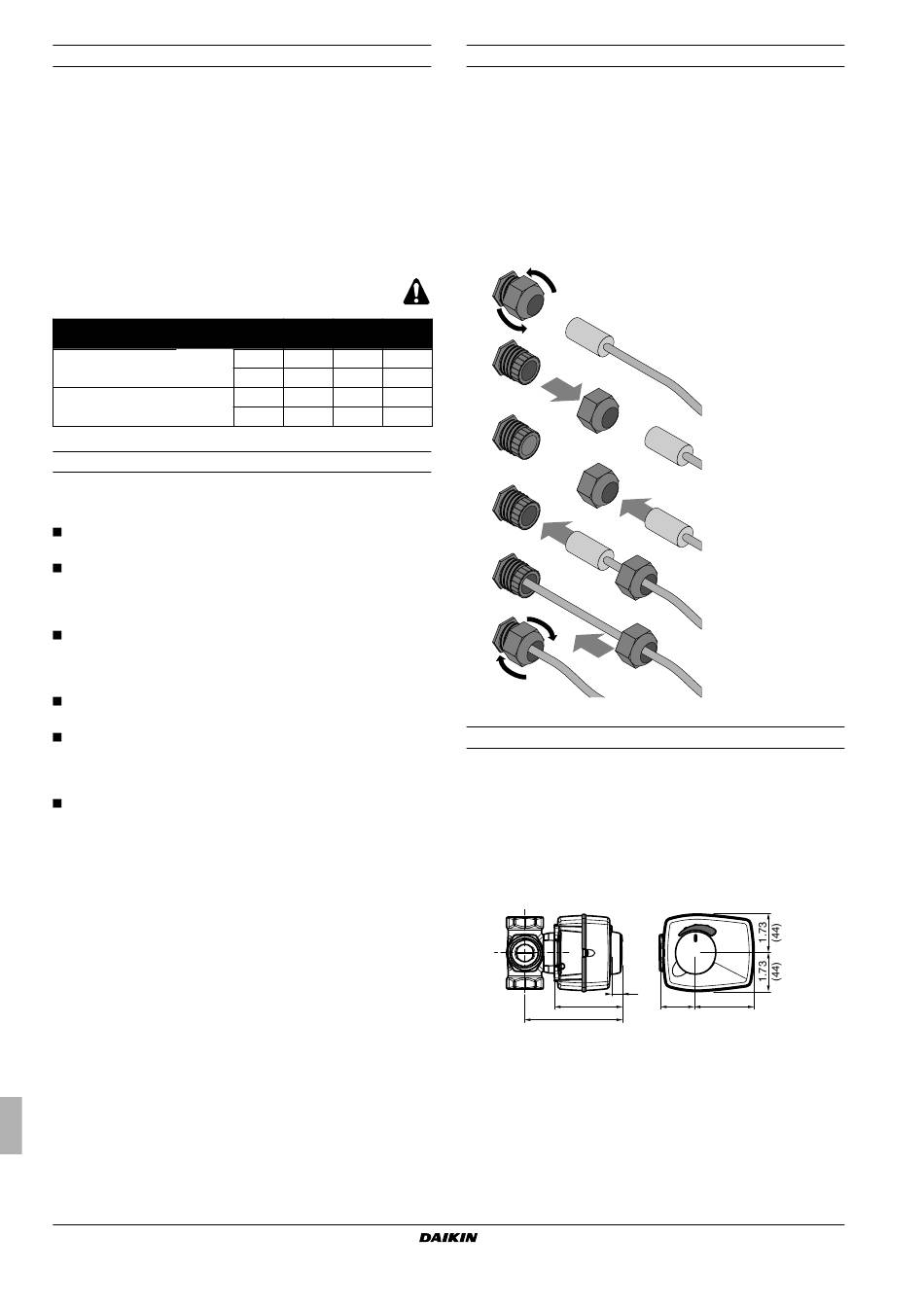

Installation du ballon d'eau chaude domestique
1
Vérifier que tous les accessoires du ballon d'eau chaude
domestique (voir "Accessoires" à la page 1) sont inclus.
2
Placer le ballon d'eau chaude domestique sur une surface
plane.
3
Retirer la bande de protection du ballon d'eau chaude
domestique (Voir (8) dans la figure 2).
4
Appliquer de la pâte thermique sur la thermistance et insérer la
thermistance le plus profond possible dans la prise de
thermistance. Fixer à l'aide de l'écrou fourni.
Raccordement des circuits d'eau
Se reporter au chapitre "Exemples d'applications typiques" figurant
dans le manuel d'installation livré avec l'unité intérieure pour plus de
détails sur le raccordement des circuits d'eau et la vanne à 3 voies
motorisée.
Raccordement de la vanne à 3 voies
1
Se reporter à la figure avant d'effectuer la connexion. Les
valeurs entre parenthèses sont la conversion de pouce en mm.
0.51
3.03 (77)
(13)
14.37 (111)
1.50
2.64
(38)
(67)
EKHWS050+080B3VJU
Ballon d'eau chaude domestique pour
système de pompe à chaleur air/eau
4PW56114-1
