Configuration supplémentaire de l'imprimante

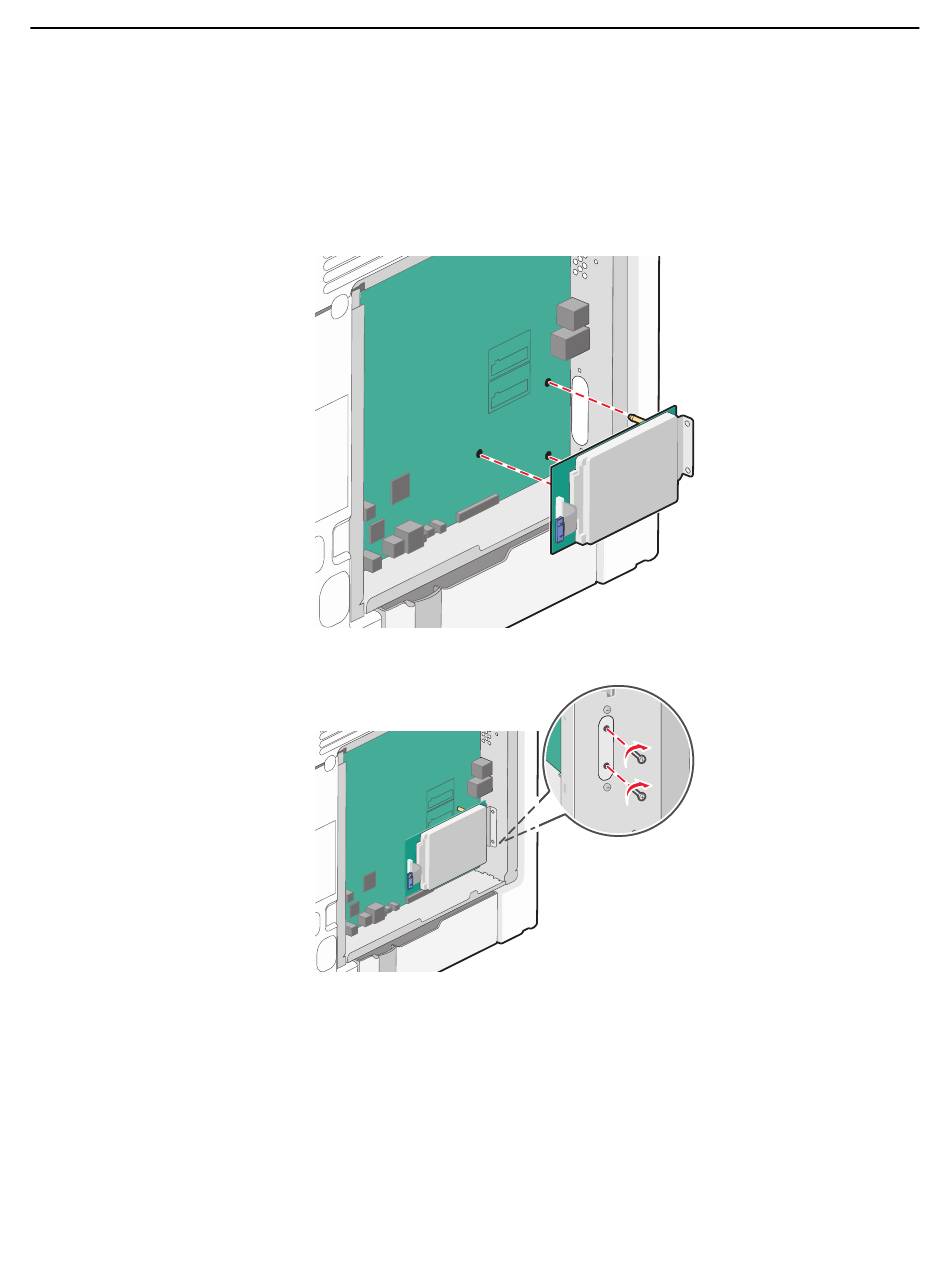

Pour installer directement le disque dur de l'imprimante sur la carte logique :
a
Tenez l'assemblage du circuit imprimé par les bords et alignez les encoches du disque dur de l'imprimante avec
les trous de la carte logique. Appuyez sur le disque dur de l'imprimante jusqu'à ce que les encoches soient bien
en place.
Attention — Dommages potentiels : Ne pas presser le centre du disque de l'imprimante. Cela pourrait
endommager le disque dur.
b
Fixez le support de montage du disque dur de l'imprimante à l'aide des deux vis fournies.
c
Insérez la fiche du câble de l'interface du disque dur de l'imprimante dans la prise de la carte logique.
Remarque : les fiches et les réceptacles sont identifiables grâce à un code de couleur.
