Mode d'emploi
6.9 Commande à 3 points avec signal de sortie constant
1.
Adaptez l'appareil, raccordez-le à la source d'alimentation et initialisez-le.
2.
Si vous souhaitez désactiver le signal d'erreur, mettez l'interrupteur DIP 11 sur 1
("ON") et modifiez les paramètres suivantes en utilisant WinBas Tools (sur un PC,
voir chapitre A2):
● AD sur 0
● EFP sur 0.0%
● LA sur 1
(Si vous n'avez rien contre le signal d'erreur LED, vous pouvez omettre l'étape 2
complètement. Cela n'a aucun effet sur la fonction du positionneur.)
3.
Mettez l'interrupteur N↔S (Fig. 14) sur "S" et effectuez le raccordement
selon Fig. 15 (le positionneur doit rester branché).
4.
Le signal souhaité peut être capté sur AO1 und AO2.
1
+ Initialization
Open-/Close-
Signal
3

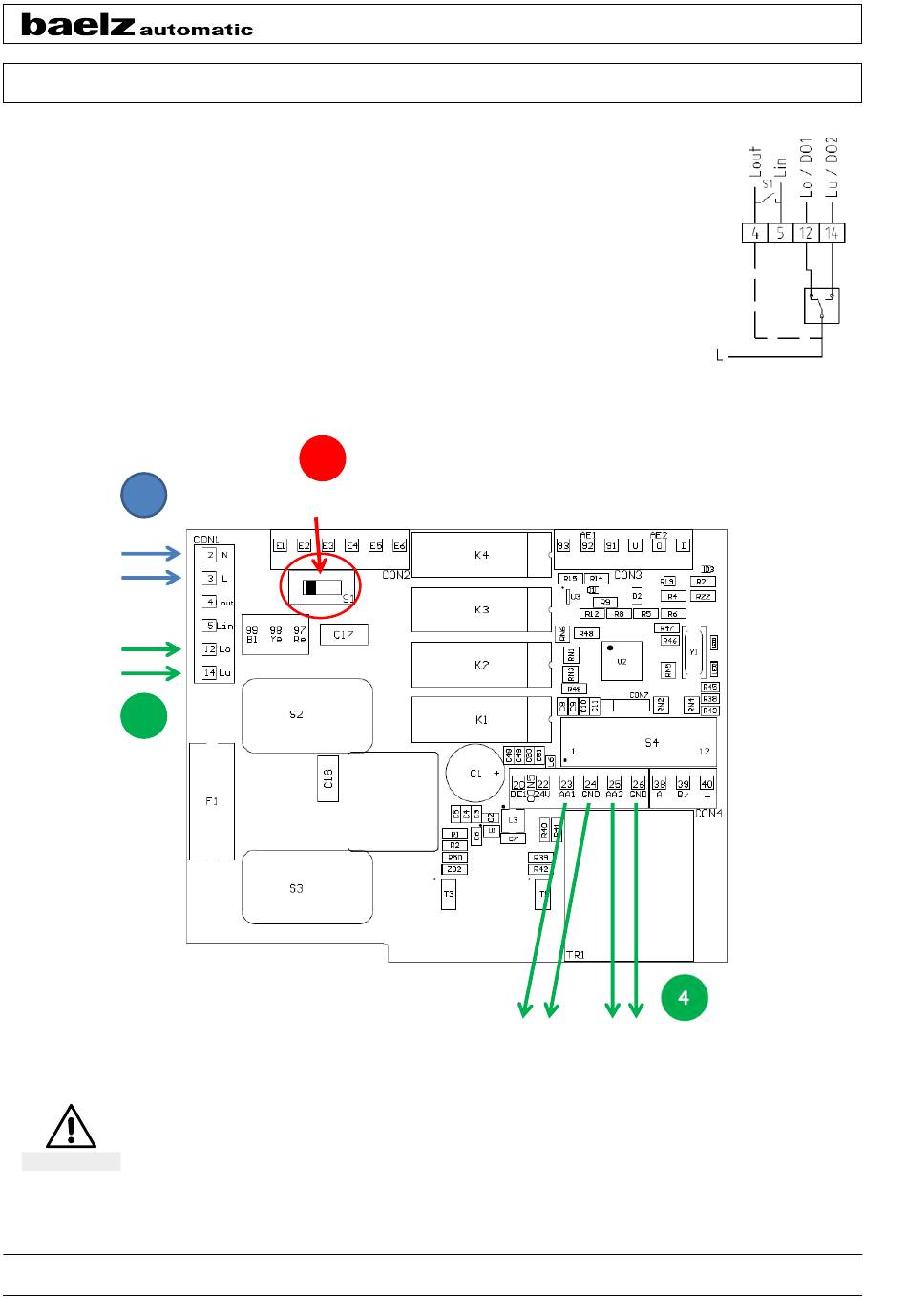

Fig. 16:
Commande à 3 points avec signal de
sortie constant - méthode
Danger de destruction du servomoteur
Avant de réinitialiser le servomoteur, déconnecter les bornes 12 et 14 et régler l'interrupteur N↔S
sur le mode normal (N).
Attention
Sous réserve de modifications techniques
W. Bälz & Sohn GmbH & Co.
Téléphone +49 (0)7131 15 00 0
2
After Initialization
S1 in Position „S"
Koepffstrasse 5
Fax +49 (0)7131 15 00 21
Fig. 15:
Feedback 1
Feedback 2
U
I
0/2-10V
0/4-20mA
Respecter la mention de protection ISO 16016
74076 Heilbronn
www.baelz.de
Page 20/25
BA 7020
Schéma
commande à
3 points
Allemagne
mail@baelz.de
