Mode d'emploi
6.7 Modes de fonctionnement et utilisations possibles
6.7.1
Mode standard avec les interrupteurs DIP
Les interrupteurs DIP permettent d'effectuer les configurations et les processus les plus importants (voir Fig. 6
page 13).
Si l'interrupteur DIP 11 est réglé sur 0, 7020 est en mode standard.
En mode standard, tous les interrupteurs DIP sont actifs et le fonctionnement de 7020 peut être adapté. Les
fonctions disponibles dans le mode standard et ne pouvant pas être modifiées sont décrites au chapitre 6.1.
6.7.2
Mode standard avec Modbus VT100 ou adressage direct
En mode standard, Baelz 7020 peut être commandé avec Modbus VT100. Pour ce faire, un écran virtuel 7020
et un clavier virtuel 7020 sont transmis. Avec un adressage direct Modbus, par exemple avec une commande
centralisée de bâtiment, il est également possible d'accéder au statut et d'utiliser ou configurer l'appareil. (Voir
annexe A). Les réglages des interrupteurs DIP sont conservés. Les valeurs utilisées uniquement en mode Modbus
peuvent également être modifiées en mode standard, mais la modification ne sera effective qu'en mode Modbus.
6.7.3
Mode Modbus
Si l'interrupteur DIP 11 est réglé sur 1, 7020 est en mode Modbus. En mode Modbus, 7020 dispose d'une flexibilité
maximale et il peut être configuré et utilisé avec Modbus VT100 ou via un adressage direct Modbus, par exemple
avec une commande centralisée de bâtiment. À cet égard, voir le mode d'emploi séparé « Positionneur numérique
Baelz 7020 - instructions pour le mode Modbus »
6.8 Mode normal et sécurité
En mode normal, la position de la vanne est commandée par la valeur de
consigne au niveau de l'entrée analogique AI2. Sur l'illustration ci-contre,
l'interrupteur N↔S est sur fonctionnement normal (N). En fonctionnement normal,
il n'est pas permis de raccorder des commandes externes aux bornes 12 et 14.
6.8.1
Mode sécurité : détecteur de gel et de surchauffe
En mode sécurité, même en cas de défaillance ou de perturbation du micro-
contrôleur, le servomoteur peut être mis en position sûre (sorti / rentré en fonction
de la direction d'action de la vanne).
Pour utiliser Baelz 7020 avec un détecteur externe de gel ou de surchauffe, réglez l'interrupteur N↔S sur le mode
sécurité (S).
Raccordez le détecteur de gel ou de surchauffe en tenant compte de la fonction souhaitée et de la priorité. Tenez
aussi compte de la direction d'action ! Voir le schéma de raccordement au chapitre 10.1.
Sous réserve de modifications techniques
W. Bälz & Sohn GmbH & Co.
Téléphone +49 (0)7131 15 00 0
Koepffstrasse 5
Fax +49 (0)7131 15 00 21
Borne 12
Borne 14

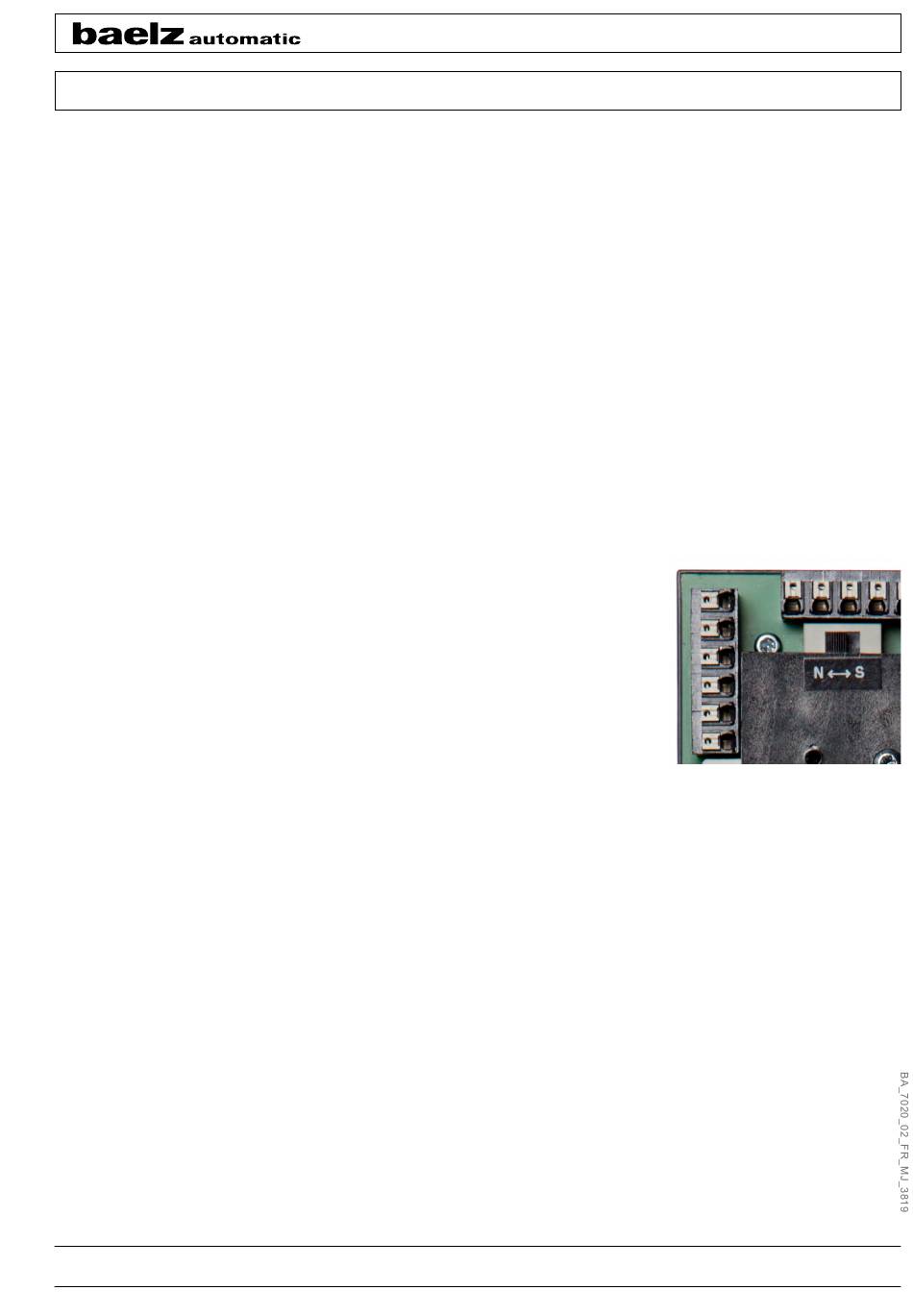

Fig. 14 : interrupteur N↔S
