DIGITAL PRO MIXER DDM4000
2.1 Canaux stéréo 1 à 4

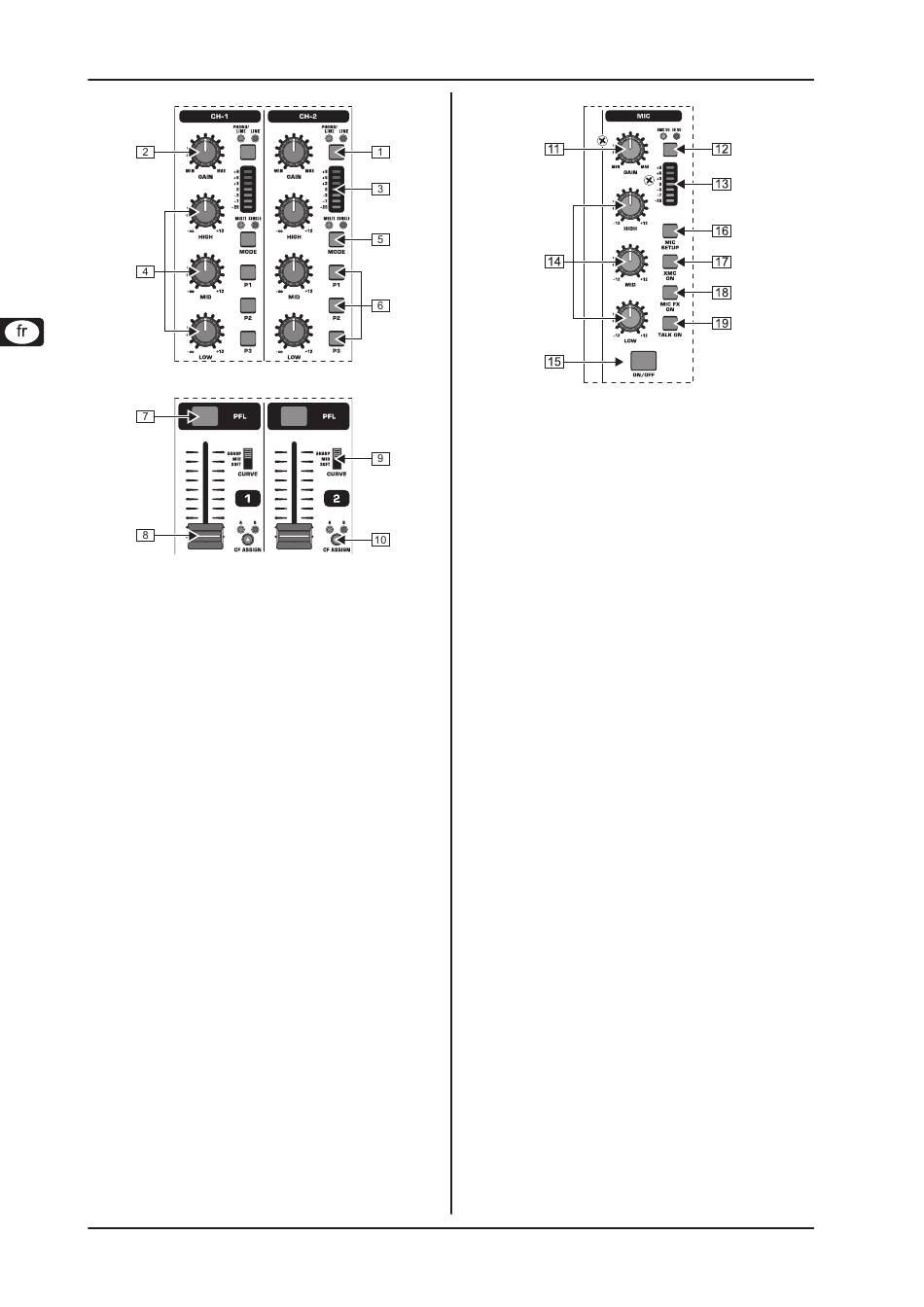

Fig. 2.1 : Les canaux stéréo
{1} Le sélecteur d'entrée permet de choisir entre deux types
de source audio. Le signal de l'entrée ligne [67] est audible
lorsque le sélecteur est en position Line. Le signal de l'en-
trée Phono/Line [68] est audible quand le sélecteur est en
position Phono/Line.
{2} Le potentiomètre GAIN sert au réglage du niveau d'entrée
du signal source indiqué par l'afficheur de niveau {3}.
{3} La chaîne de 7 LED indique le niveau d'entrée.
{4} Chaque canal possède un égaliseur 3 bandes (
et LOW) de type Kill. Amplification maximale : 12 dB ; atté-
nuation maximale : -? dB (Kill). La caractéristique Kill permet
de supprimer totalement la bande de fréquences traitée.
Lorsque les réglages de toutes les bandes de fréquences
sont en butée gauche, aucun signal n'est audible. Vous
pouvez régler tous les paramètres d'égalisation à la page
Channel Setup (voir chapitre 3.2.2).
{5} La touche MODE commute le fonctionnement des touches
de preset {6} entre Multi et Single (voir chapitre 3.2.1).
{6} Les touches de preset P1, P2 et P3 servent à la sauvegarde
et au chargement de presets d'égalisation (voir chapitre
3.2.1). A l'allumage de la console, ces touches sont configu-
rées sur l'atténuation maximale en mode Single (fonction
Kill).
Appuyez sur la touche PFL pour pré-écouter le signal du
{7}
canal au casque.
Utilisez le fader pour régler le volume du canal.
{8}
Le sélecteur CURVE modifie la courbe du fader : en mode
{9}
SOFT, le fader modifie le volume lentement dans la partie su-
périeure de sa course et rapidement dans la partie inférieure
de sa course. En mode SHARP, le fader modifie le volume
rapidement dans le tiers supérieur de sa course et lente-
ment dans la partie inférieure de sa course. En mode MID,
la modification de volume est linéaire sur toute la longueur
de la course du fader. Par nature, le passage d'une carac-
téristique à l'autre peut occasionner des sautes de volume.
C'est pourquoi nous vous conseillons de ne pas utiliser le
sélecteur pendant que le signal du canal est diffusé !
La touche CF ASSIGN détermine le côté du crossfader [20]
[10]
auquel le signal est assigné (A ou B).
6
[11] Le potentiomètre
micro qui alimente l'entrée MIC 1.
[12] Cette touche sélectionne le signal dont le niveau est indiqué
par l'afficheur [13]. Utilisez la position IN VU (l'afficheur
indique le niveau d'entrée sans traitement) pour régler le
niveau d'entrée des signaux micro. En position UMIC VU,
l'afficheur indique le niveau du signal après le processeur
ULTRAMIC.
La chaîne de 7 LED indique le niveau du signal du canal
[13]
micro.
Le canal micro possède un égaliseur 3 bandes (
[14]
MID et LOW). L'amplification/atténuation maximale de
chaque bande est de +/-12 dB. Vous pouvez régler tous
les paramètres d'égalisation dans le menu Mic Setup (voir
chapitre 3.3.1).
[15] La touche ON/OFF permet d'allumer et d'éteindre le canal
micro.
[16] Appuyez sur la touche
Mic Setup qui apparaît sur l'afficheur. Ce menu permet de
modifier les réglages de l'égaliseur, du processeur Ultramic
HIGH, MID
et du processeur d'effets MIC FX (voir chapitre 3.3.1).
[17] La touche
compresseur 2 bandes avec expanseur. Vous pouvez ré-
gler les paramètres du processeur Ultramic dans le menu
Mic Setup.
La touche MIC FX ON active le processeur d'effets pour
[18]
micro. On sélectionne l'effet dans le menu Mic Setup.
La touche TALK ON active la fonction Talkover. Elle réduit
[19]
le volume sonore de la musique dès que vous parlez dans
le micro. Cette fonction est très utile pour que votre voix
domine la musique lors de vos interventions. On peut mo-
difier les réglages de cette fonction à la page Talk Setup
(voir chapitre 3.3.2).
Commandes et connexions
2.2

Canal micro

Fig. 2.2 : Le canal micro
GAIN règle le niveau d'entrée du signal
MIC SETUP pour ouvrir le menu
UMIC ON active le processeur Ultramic, un
HIGH,
