Contenu standard de la livraison

• un déshumidificateur de chantier TTK 400 avec barre à poignée horizontale
• des filtres à air
• un flexible d'écoulement
• le manuel d'utilisation

Accessoires disponibles en option

• Hygrostat
• Groupe de pompe à condensat

03. Description de l'appareil

L'appareil est conçu pour une déshumidification automatique continue de l'air. Grâce à
ses dimensions compactes, il est facile à transporter et à installer.
L'appareil est équipé d'un groupe de froid hermétique, d'un ventilateur silencieux et sans
entretien, d'un compteur d'heures de service, d'un bouton Marche/Arrêt et d'un câble
d'alimentation électrique avec prise.
L'appareil fonctionne selon le principe de la condensation (se reporter à la Figure A).
L'air ambiant humide est aspiré par le ventilateur et est acheminé vers l'évaporateur
et le condensateur disposé à sa suite. L'évaporateur froid retire la chaleur de l'air
ambiant. L'air ambiant est refroidi jusqu'en dessous du point de rosée et la vapeur
d'eau contenue dans l'air se dépose sous forme de condensat et/ou de givre ou de
glace sur les lamelles de l'évaporateur. Le condensat est évacué par l'écoulement
d'eau de l'appareil.
L'air déshumidifié et refroidi est à nouveau réchauffé par le condensateur (échangeur
de chaleur) et évacué dans le local par le ventilateur.
L'air sec traité de la sorte se mélange de nouveau à l'air ambiant. En raison de la
circulation permanente de l'air ambiant par l'appareil, l'humidité de l'air dans le local
d'installation est diminuée continuellement.

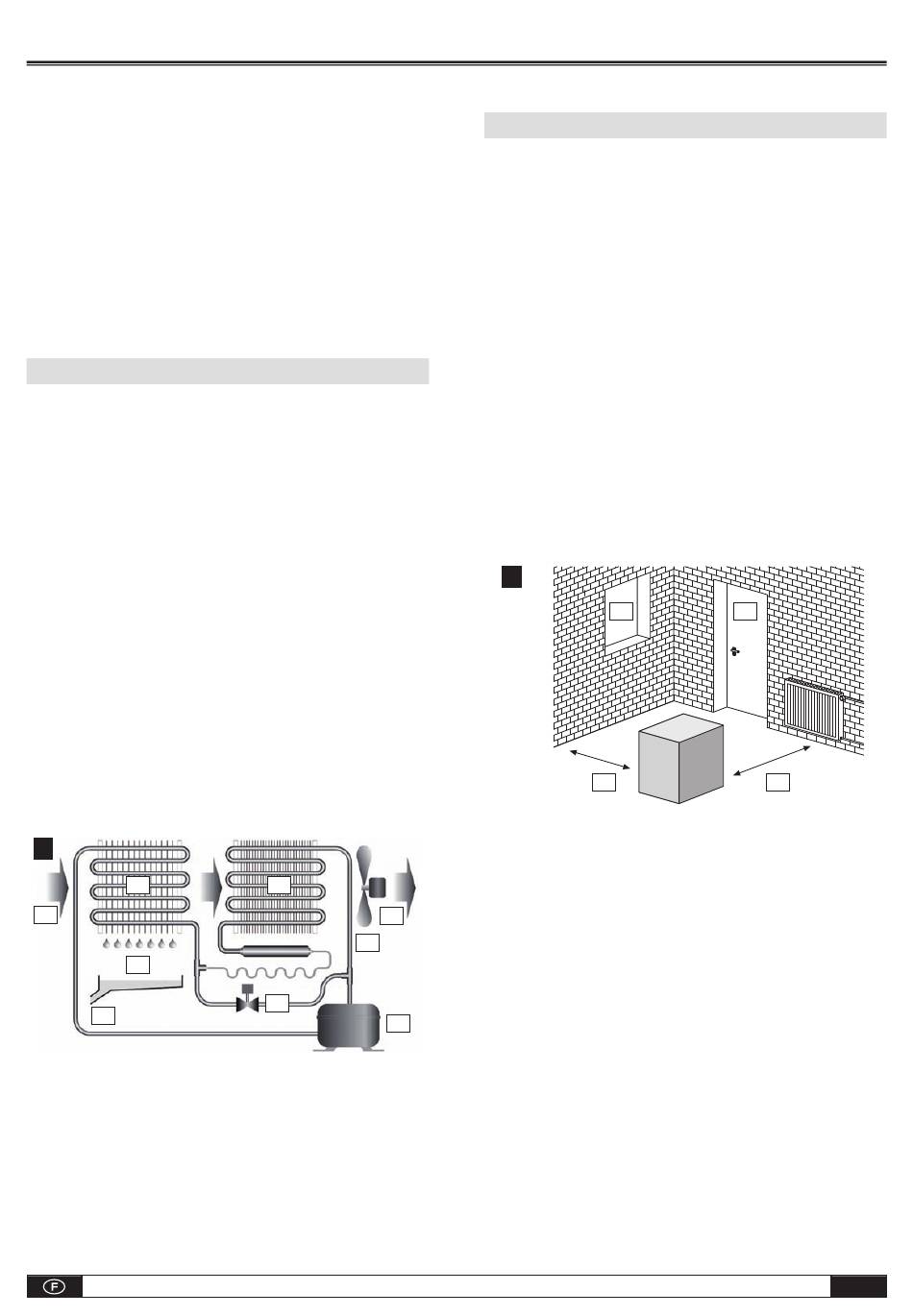

Figure A : schéma du mode de fonctionnement
A
A.2
A.1
A.4
A.5
A.1 Air ambiant humide
A.2 Evaporateur
A.3 Condensateur
A.4 Collecteur
A.5 Evacuation d'eau
A.6 Electrovanne
A.7 Ventilateur
A.8 Compresseur
A.9 Air ambiant déshumidifié
A.3
A.9
A.7
A.6
A.8
Notice d'utilisation TTK 400

04. Installation

Respectez impérativement la consigne suivante afin d'assurer le fonctionnement
optimal, économique et sûr de l'appareil (se reporter également à la Figure B).
• Installez l'appareil à l'horizontale et de façon stable, afin d'assurer l'écoulement
correct du condensat.
• Installez si possible l'appareil au centre du local, afin d'assurer une circulation
optimale de l'air.
• Respectez impérativement une distance minimale de 50 cm par rapport aux murs.
• Si plusieurs appareils sont installés simultanément, vous devez veiller à ce que
le local soit réparti en tranches de taille similaire.
• Assurez-vous que rien n'empêche la bonne circulation de l'air au niveau
de l'entrée d'air sur l'avant de l'appareil et de l'échappement sur l'arrière.
• N'installez pas l'appareil à proximité de radiateurs ou d'autres sources de chaleur.
• Fermez le local à déshumidifier par rapport aux locaux adjacents.
• Maintenez les portes et fenêtres fermées et évitez d'entrer ou de sortir trop
souvent du local.
Figure B : Installation
B
B.1
B.3
B.1 Maintenir les fenêtres fermées
B.2 Maintenir les portes fermées
B.3 Distance minimale de 0,5 m par rapport aux murs
B.4 Ecarter l'appareil des radiateurs ou autres sources de chaleur
Recommandations importantes
pour le raccordement électrique
• Le branchement électrique de l'appareil doit être effectué selon la norme DIN VDE
0100, Partie 704 à des points d'alimentation avec dispositifs de protection contre
les courants de court-circuit.
• Veiller lors de l'installation de l'appareil dans les locaux humides tels que des
buanderies, salles de bains ou similaire à le protéger par un interrupteur différentiel
conforme aux dispositions légales installé dans le bâtiment.
• Contrôlez les indications figurant sur la plaque signalétique de l'appareil
et assurez-vous avant de le brancher que la tension et l'intensité de courant
de l'alimentation électrique correspondent à ces exigences.
• Si vous utilisez un groupe électrogène pour l'alimentation électrique de l'appareil,
la puissance du groupe doit être au minimum de 4 kW, puisque le courant
de démarrage du déshumidificateur peut être de quatre à cinq fois supérieur
à la valeur nominale du courant.
B.2
B.4
