Chapitre 2 Installation du châssis et des alimentations redondantes
52

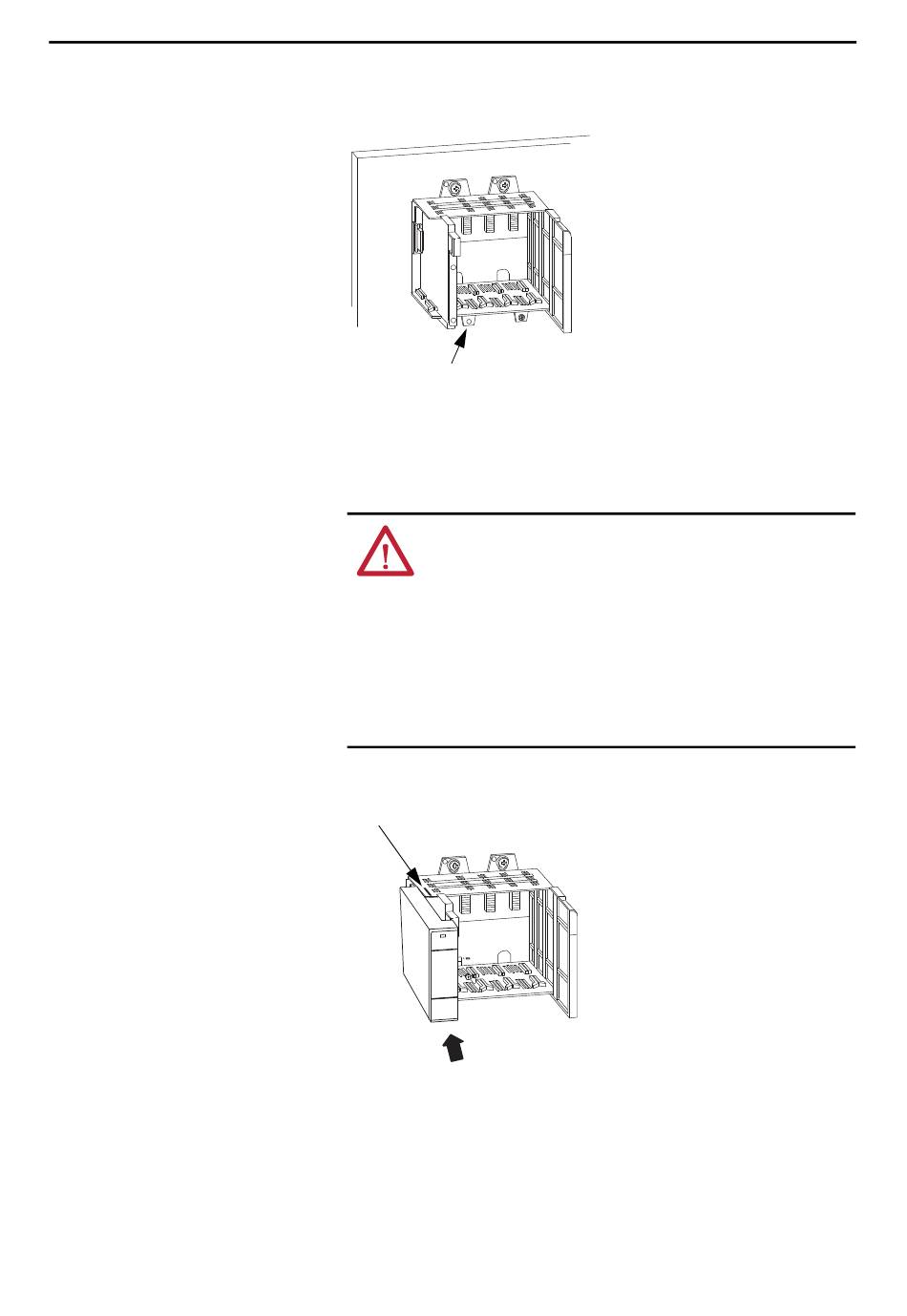

5. Installez les vis des autres pattes, mais laissez la patte de gauche en bas libre
pour la mise à la terre fonctionnelle.
Laisser la patte
de fixation en bas
à gauche libre.
6. Alignez le circuit imprimé de l'adaptateur 1756PSCA2 sur les guides de la
carte côté gauche du châssis et faites glisser l'adaptateur vers l'arrière jusqu'à
ce qu'il affleure sur le devant du châssis.
AVERTISSEMENT : si vous branchez ou débranchez les câbles
1756-CPR2 tandis que l'une des alimentations du bus intermodules est
active, un arc électrique peut se produire, susceptible de provoquer une
explosion dans un environnement dangereux. Des arcs électriques
répétés provoquent une usure excessive des contacts, à la fois sur le
module et sur le connecteur de raccordement. Des contacts détériorés
peuvent créer une résistance électrique qui affectera le bon
fonctionnement du module.
Assurez-vous que l'alimentation est coupée ou que l' e nvironnement est
classé non dangereux avant de poursuivre.
Guide de carte
