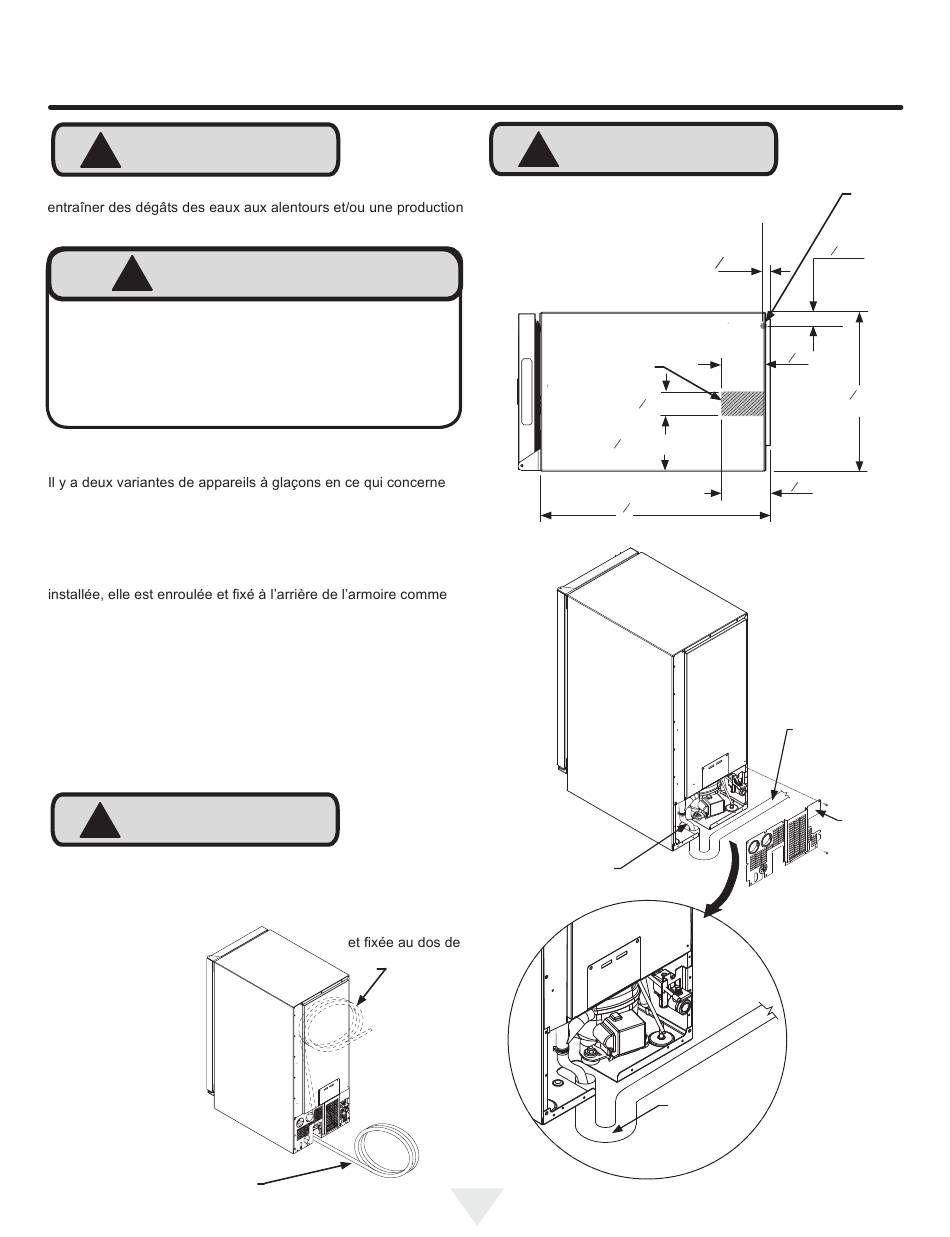

INSTALLATION DE LA PLOMBERIE DE DRAINAGE
ATTENTION
!
L'absence d'utilisation d'un système de drainage adéquat va
médiocre de glaçons.
AVERTISSEMENT
!
Risque de commotion électrique
Un soin raisonnable et des méthodes sûres doivent
être appliqués. Ne travaillez PAS avec de l'équipement
électrique sous tension dans une zone humide. Lisez et
appliquez toutes les instructions d'installation listées dans
ce manuel.
Plomberie de drainage
Votre appareil à glaçon a besoin d'une plomberie de drainage.
l'installation de la plomberie de drainage, sans pompe de
drainage (drainage par simple gravité), et avec une pompe de
drainage.
Drainage par gravité (sans pompe) :
L'appareil à glaçon est livrée avec la conduite de drainage
c'est montré en Figure 7. Vous pouvez la dérouler, l'amener
jusqu'à un drain convenable, et la couper à la bonne longueur
selon le besoin. En plus, il y a une préparation au cheminement
du drainage au travers d'une découpe dans le bas de l'appareil
(Voyez la zone grise du Schéma 8). Un drainage peut être installé
dans cette zone grise, avec la conduite de drainage coupée court
et positionnée dans le drain comme c'est montré en Figure 9,
ou bien si l'appareil à glaçons est intégrée, le tube de drainage
peut être passé au travers d'un trou dans cette zone grise pour
évacuer en-dessous.
ATTENTION
!
La conduite de drainage par gravité doit être acheminée pas plus
haut que 15,2 cm (6") au-dessus du plancher, pour assurer un
drainage correct.
Figure 7
Déroulez la conduite de
drainage, amenez-la jusqu'à un
drain approprié, et coupez-la à
la longueur voulue.
Respectez et observez toutes les normes
locales pour l'installation de cette appareil à
glaçons et de la conduite de drainage.
Tube de drainage,
coupé à la longueur
et installé dans le
Conduite de
drainage enroulée
l'appareil
6
ATTENTION
!
11
Figure 8
(17mm)
Accès pour
drainage en bas
de l'appareil
2
1
po (5,7 cm)
4
5
po (13 cm)
1
8
21
po
1
2
(54,6 cm)
Figure 9
drain
Piège
sanitaire
Entrée
d'arrivée
d'eau
C L
1
po
1
4
po
(3,2 cm)
16
C L
4
po
3
32
(10,4 cm)
14
po
7
8
(37,8 cm)
4
po
17
32
(11,5 cm)
Tuyau de
drainage (non
fourni)
Panneau
d'accès
