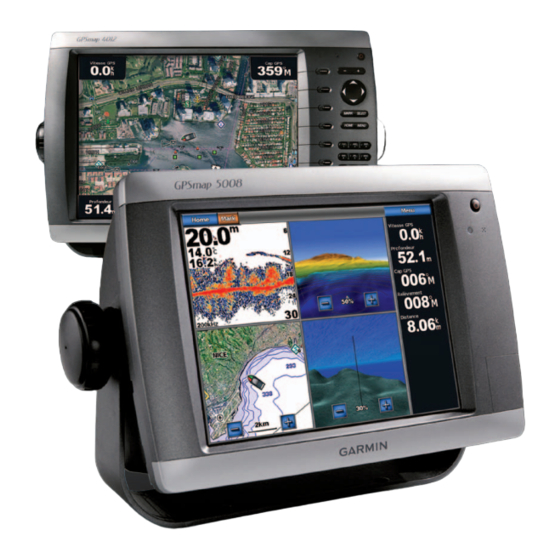

Garmin 4000 Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Garmin Manuels
  4. Équipement GPS
  5. 4000
  6. Manuel d'utilisation
Garmin 4000 Manuel D'utilisation

Garmin 4000 Manuel D'utilisation

Masquer les pouces Voir aussi pour 4000:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
GPSMAP
série
4000/5000
®
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour Garmin 4000

Sommaire des Matières pour Garmin 4000

  • Page 1 GPSMAP série 4000/5000 ® Manuel d'utilisation...
  • Page 2 © 2009–2011 Garmin Ltd. ou ses filiales Tous droits réservés. Sauf stipulation contraire expresse dans le présent document, aucun élément de ce manuel ne peut être reproduit, copié,  transmis, diffusé, téléchargé ni stocké sur un support quelconque dans quelque but que ce soit sans l'accord exprès écrit préalable de Garmin.  Garmin autorise le téléchargement d'un seul exemplaire du présent manuel sur un disque dur ou tout autre support de stockage électronique  pour la consultation à l'écran, ainsi que l'impression d'un exemplaire du présent manuel et de ses révisions éventuelles, à condition que cet  exemplaire électronique ou imprimé du manuel contienne l'intégralité du texte de la présente mention relative aux droits d'auteur, toute distribution  commerciale non autorisée de ce manuel ou de ses révisions étant strictement interdite. Les informations contenues dans le présent document sont susceptibles d'être modifiées sans préavis. Garmin se réserve le droit de modifier ou  d'améliorer ses produits et d'apporter des modifications au présent contenu sans obligation d'en avertir quelque personne physique ou morale que  ce soit. Consultez le site Web de Garmin (www.garmin.com) pour obtenir les dernières mises à jour, ainsi que des informations complémentaires  concernant l'utilisation et le fonctionnement de ce produit ou d'autres produits Garmin. Garmin , le logo Garmin, GPSMAP , AutoLocate , BlueChart , g2 Vision  et MapSource  sont des marques commerciales de Garmin Ltd.  ® ® ® ® ® ® ou de ses filiales, déposées aux Etats-Unis et dans d'autres pays. GFS , GHP , GMR , GSD , HomePort  et UltraScroll  sont des marques  ™ ™ ™ ™ ™ ™ commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de Garmin.  NMEA 2000  et le logo NMEA 2000 sont des marques déposées de la National Maritime Electronics Association. Windows  est une marque ...

  • Page 3: Introduction

    •  Lorsque vous êtes invité à sélectionner un élément :    ◦ Sur le traceur GPSMAP série 4000, appuyez sur la touche logicielle située dans la partie droite de l'écran.   ◦ Sur le traceur GPSMAP série 5000, touchez l'élément correspondant sur l'écran.  •  Lorsque vous êtes invité à sélectionner une position sur un écran de navigation, météo, radar ou sondeur :   ◦ Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel pour sélectionner la position à l'aide du curseur (   ◦ Sur le traceur GPSMAP série 5000, touchez la carte pour sélectionner la position à l'aide du curseur ( •  Lorsque vous êtes invité à entrer du texte ou des caractères numériques :   ◦ Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel ou le pavé numérique.   ◦ Sur le traceur GPSMAP série 5000, utilisez le clavier virtuel. •  Les flèches (>) dans le texte indiquent que vous devez sélectionner chaque élément dans l'ordre indiqué. Par exemple,  « Sélectionnez Cartes > Carte de navigation » signifie que vous devez sélectionner Cartes, puis Carte de navigation. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 4: Table Des Matières

    Waypoints ..............GPSMAP série 5000 ..........Itinéraires ..............Captures d'écran ............Tracés ................Affichage des emplacements des satellites Navigation avec le pilote automatique Garmin .... GPS ................ Où aller ? ............39 Informations système ..........Destinations de services maritimes ......NMEA 0183 et NMEA 2000 ........

  • Page 5: Mise En Route

    Touches de portée ➌ Bouton du pavé directionnel ➍ Touches logicielles ➎ Boutons MARK, SELECT, MENU et HOME ➏ Pavé numérique (modèles 4012 et 4212 uniquement) ➐ Lecteur de carte de données ➑ Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 6: Mise Sous Tension Du Traceur

    Configuration des paramètres initiaux du traceur Suivez les instructions qui s'affichent à l'écran pour configurer les paramètres initiaux. Acquisition des signaux satellites GPS Une fois le traceur sous tension, le récepteur GPS doit collecter les données satellites et définir la position actuelle. Lorsque  le traceur acquiert les signaux satellites, les indicateurs d'intensité du signal des satellites situés en haut de l'écran d'accueil  apparaissent en vert  . Si le traceur perd les signaux satellites, les indicateurs verts disparaissent   et un point d'interrogation  clignotant apparaît sur l'icône du véhicule (bateau) sur l'écran de la carte. Pour plus d'informations sur la fonction GPS, rendez-vous sur le site Garmin à l'adresse www.garmin.com/aboutGPS. Réglage du rétroéclairage 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Système > Bip/Ecran > Rétroéclairage > Rétroéclairage. ConSEil : sélectionnez   depuis n'importe écran pour ouvrir l'écran d'affichage. 2.  Réglez le rétroéclairage : •  Sélectionnez Auto pour permettre au traceur de régler automatiquement le rétroéclairage en fonction de la lumière  ambiante. •  Sélectionnez Haut ou Bas pour régler le rétroéclairage manuellement. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 7: Réglage Du Mode Couleur

    ® ® et des photos de référence aérienne de ports, de marinas et d'autres points d'intérêt. Vous pouvez insérer des cartes mémoire SD  vierges pour transférer des données, telles que des waypoints, des itinéraires et des tracés, vers un autre traceur compatible Garmin  ou un ordinateur (page 60). Le lecteur de carte de données est situé à l'avant du traceur. •  Ouvrez la trappe d'accès, insérez la carte de données (l'étiquette   doit être orientée vers la droite pour un lecteur vertical ou  ➊ vers le haut pour un lecteur horizontal) dans le lecteur, puis appuyez sur cette carte jusqu'à ce que vous sentiez un déclic. •  Pour éjectez la carte de données ou la carte mémoire, appuyez sur la carte insérée dans le lecteur, puis relâchez-la. ➊ ➊ Lecteur de carte SD vertical Lecteur de carte SD horizontal Affichage des informations système Vous pouvez afficher la version du logiciel, la version du fond de carte, toute information supplémentaire sur la carte (le cas  échéant) et le numéro d'identification de l'appareil. Ces informations sont requises pour mettre à jour le logiciel du système ou  acquérir de nouvelles données cartographiques. Depuis l'écran d'accueil, sélectionnez Configurer > Système > System information. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 8: Présentation De L'écran D'accueil

    Mise en route Présentation de l'écran d'accueil Vous pouvez utiliser l'écran d'accueil pour accéder à tous les autres écrans. REMARquE : les options de cet écran varient en fonction du type de traceur utilisé et des périphériques en option connectés. Ecran d'accueil du GPSMAP série 4000 Ecran d'accueil du GPSMAP série 5000 Option de menu Description Cartes permet d'accéder à la carte de navigation, aux cartes Perspective 3D, Mariner's Eye 3D, Fish Eye 3D, aux cartes de pêche et aux cartes de recouvrement radar...

  • Page 9: Cartes Et Vues 3D

    ➊ ➎ Epave exposée Bouée ➋ ➏ Epave submergée Echelle de zoom ➌ ➐ Balise ➍ Zoom avant et zoom arrière sur la carte Le niveau de zoom est indiqué par l'échelle située dans la partie inférieure de la carte de navigation ( ). La barre située en  dessous de l'échelle représente la distance sur la carte. •  Sur le traceur GPSMAP série 4000, appuyez sur les touches de portée (-/+) pour effectuer un zoom avant ou arrière. •  Sur le traceur GPSMAP série 5000, touchez les boutons   et   pour effectuer un zoom avant ou arrière. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 10: Symboles Des Cartes

    •  Sélectionnez Guidage vers pour utiliser l'option Auto guidage (page 26). 6.  Consultez l'itinéraire représenté par la ligne de couleur magenta. REMARquE : lorsque vous utilisez l'autoguidage, une ligne de couleur grise sur une partie de la ligne magenta indique que  l'autoguidage ne peut effectuer aucun calcul sur cette partie de l'itinéraire. Ceci est dû aux paramètres de profondeur et de  hauteur minimales de sécurité (page 53). 7.  Suivez la ligne magenta et barrez pour éviter les terres, les hauts-fonds et autres obstacles. Panoramique de la carte de navigation ou de pêche Vous pouvez effectuer un panoramique à partir de votre position actuelle vers d'autres zones de la carte de navigation, de la carte  de pêche ou du recouvrement radar. REMARquE : la carte de pêche est disponible si vous utilisez une carte de données BlueChart g2 Vision ou une carte  BlueChart g2, ou si votre carte intégrée prend en charge les cartes de pêche. Le recouvrement radar est disponible lorsqu'une  connexion à un radar compatible est établie. 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez Carte de navigation, Carte de pêche ou Recouvrement radar. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 11: Configuration De L'aspect Des Symboles De Waypoint

    Cartes et vues 3D 3.  Effectuez l'une des actions suivantes : •  Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel pour recadrer la carte. •  Sur le traceur GPSMAP série 5000, touchez et faites glisser l'écran de navigation pour recadrer la carte. Lorsque le panoramique atteint le bord de la carte, l'écran avance pour couvrir de façon continue l'ensemble de la carte.  L'icône de position ( ) demeure à l'emplacement actuel. Si l'icône de position quitte la carte lorsque vous effectuez un  recadrage, une petite fenêtre (carte grande échelle) apparaît sur la gauche de l'écran de sorte que vous puissiez connaître votre  position actuelle. Les coordonnées du curseur apparaissent dans le coin supérieur gauche de la carte, de même que la distance  et le relèvement du curseur à partir de votre position actuelle. ➊ ➋ ➎ ➌ ➍ Coordonnées du curseur ➊ Distance et relèvement du curseur par rapport à l'emplacement ➋ actuel Curseur ➌ Carte grande échelle ➍...

  • Page 12: Définition De La Couleur Du Tracé Actif

    3.  Sélectionnez une position ou un objet. Une liste d'options apparaît à droite de la carte. Les options disponibles varient en fonction de la position ou de l'objet  sélectionné. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Consulter pour afficher des détails sur les objets situés à proximité du curseur. (L'option Consulter n'est pas  visible si le curseur n'est pas placé à proximité d'un objet. Si le curseur n'est à proximité que d'un seul objet, le nom de ce  dernier apparaît). •  Sélectionnez naviguer jusqu'à pour naviguer vers la position sélectionnée (page 6). •  Sélectionnez Création de waypoint pour marquer un waypoint à l'emplacement du curseur. •  Sélectionnez Mesurer distance pour afficher la distance et le relèvement de l'objet à partir de votre position actuelle.  Les informations apparaissent dans l'angle supérieur gauche de l'écran. Sélectionnez Définir référence pour effectuer les  mesures à partir d'une position différente de votre position actuelle. •  Sélectionnez informations pour afficher le calendrier des marées (page 42), les courants (page 43), l'almanach  astronomique (page 44), les notes sur la carte ou les informations sur les services locaux à côté du curseur. •  Sélectionnez Arrêter le pointage pour faire disparaître le pointeur de l'écran. Sélectionnez Arrêter le panoramique pour  arrêter le recadrage et ramener l'écran sur votre position actuelle. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 13: Affichage D'informations Supplémentaires Sur Les Objets

    ). Vous pouvez visualiser un graphique détaillé d'une station d'observation des marées pour vous aider à prévoir le  niveau de marée à des heures différentes ou à des jours différents (page 42). REMARquE : les icônes de carte de pêche et de station d'observation des marées sont disponibles avec une carte de données  BlueChart g2 Vision préprogrammée.  1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez Carte de navigation, Carte de pêche ou Recouvrement radar. 3.  Sélectionnez une icône de station d'observation des marées.   Le sens des marées   et les informations sur le niveau de marée  s'affichent près de l'icône. ➊ ➋ ➌ ➋ ➊ 4.  Effectuez l'une des actions suivantes : •  Sélectionnez le bouton portant le nom de la station  .  ➌ •  Sélectionnez Consulter si plusieurs éléments figurent à proximité, puis sélectionnez le bouton portant le nom de la  station. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 14: Affichage Des Détails Sur L'aide À La Navigation

    2.  Sélectionnez Carte de navigation ou Carte de pêche. 3.   Sélectionnez Menu. 4.  Sélectionnez Paramétrage cartographique. 5.   Sélectionnez Aspect des cartes. 6.   Sélectionnez orientation. 7.  Effectuez l'une des actions suivantes : •  Sélectionnez nord en haut pour définir le haut de la carte sur un cap Nord. •  Sélectionnez Cap vers le haut pour définir le haut de la carte conformément aux données de cap transmises par le  gyrocompas, également appelé cap magnétique, ou pour utiliser les données de cap GPS. La ligne de foi apparaît  verticalement sur l'écran.  •  Sélectionnez Parcours vers le haut pour définir la carte de sorte que la direction de navigation soit toujours orientée vers  le haut.  Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 15 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez Carte de navigation, Carte de pêche ou Recouvrement radar. 3.  Sélectionnez Menu. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Paramétrage cartographique > Aspect des cartes sur la carte de navigation ou de pêche. •  Sélectionnez Configurer > Paramétrage cartographique dans l'écran Recouvrement radar. 5.  Sélectionnez ligne de foi > Affichage. 6.  Effectuez l'une des actions suivantes : •  Sélectionnez Distance > Modifier distance. Saisissez la distance à l'extrémité de la ligne de foi. Sélectionnez Terminé.  •  Sélectionnez Heure > Modifier l'heure. Saisissez le temps nécessaire jusqu'à ce que vous atteigniez l'extrémité de la  ligne de foi. Sélectionnez Terminé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 16 2.  Sélectionnez Profondeurs du point > Dangereux.  3.  Saisissez une profondeur dangereuse. 4.  Sélectionnez Terminé. Configuration de l'ombrage de profondeur Vous pouvez personnaliser l'aspect de l'ombrage de profondeur sur la carte de navigation. REMARquE : l'ombrage de profondeur est disponible avec une carte de données BlueChart g2 ou BlueChart g2 Vision  préprogrammée. 1.  Depuis l'écran d'accueil, sélectionnez Cartes > Carte de navigation > Menu > Paramétrage cartographique > Aspect des  cartes > ombrage sécurité. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Manuel (ou Modifier profondeur), entrez la profondeur et sélectionnez Terminé. Sur la carte, les zones  dont la profondeur est moins importante que la valeur indiquée sont ombrées de bleu, tandis que les zones dont la  profondeur est supérieure à cette valeur sont ombrées de blanc. Le contour est toujours tracé en fonction de la profondeur  sélectionnée ou à une profondeur supérieure. •  Sélectionnez Auto pour utiliser la profondeur de la carte BlueChart g2 ou BlueChart g2 Vision. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 17 •  Sélectionnez Points photo > Activé pour afficher les icônes d'appareil photo lorsque vous utilisez une carte de données  BlueChart g2 Vision. Ceci permet d'afficher des photos aériennes des monuments (page 26). Modification de l'icône du véhicule Vous pouvez sélectionner un bateau ou un triangle grand, moyen ou petit format comme icône de véhicule sur la carte. 1.  Depuis l'écran d'accueil, sélectionnez Cartes > Carte de navigation > Menu > Paramétrage cartographique > Aspect des cartes > Symboles > icône du véhicule. 2.  Sélectionnez l'icône de votre choix pour représenter votre bateau sur la carte de navigation et la carte de pêche. Affichage des points de service maritime Les points de service désignent les endroits où l'entretien et les réparations maritimes sont possibles. Depuis l'écran d'accueil, sélectionnez Cartes > Carte de navigation > Menu > Paramétrage cartographique > Points de service > Activé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 18 2.  Sélectionnez Carte de navigation ou Carte de pêche. 3.   Sélectionnez Menu > Paramétrage cartographique > Roses. 4.  Sélectionnez un type de rose (Vent réel, Vent apparent ou Compas).  Affichage des autres navires Reportez-vous à la section « Configuration de l'aspect des autres navires » (page 58). Affichage et configuration des barres de données Reportez-vous à la section « Barres de données » (page 56). utilisation de waypoints Reportez-vous à la section « Waypoints » (page 32). utilisation des tracés Reportez-vous à la section « Tracés » (page 37). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 19: Récepteur Ais

    à préciser si vous souhaitez continuer à suivre le navire. Si vous interrompez le suivi du navire, le symbole de cible dangereuse perdue disparaît de la carte ou de la carte 3D. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 20: Cible Avec Parcours Prévu, Cap Et Sens Du Changement De Direction

    Cible avec parcours prévu, cap et sens du changement de direction Lorsque les informations sur le cap suivi et sur le cap   sont fournies par une cible AIS activée  , mais que le régime du moteur  ➎ ➏ n'est pas fourni, l'itinéraire prévu   de la cible est calculé en fonction du cap suivi.  ➐ ➐ ➏ ➎ Cible avec parcours prévu et cap Arrêt du récepteur AIS La réception des signaux AIS est activée par défaut. Depuis l'écran d'accueil, sélectionnez Paramétrer > Autres navires > AiS > Désactivé. Toutes les fonctions AlS sont désactivées sur toutes les cartes et cartes 3D. Ceci comprend le ciblage et le suivi des navires  AIS, les alarmes de collision résultant du ciblage et du suivi des navires AIS et l'affichage des informations sur les navires  AIS. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 21 3.  Sélectionnez un navire AIS. 4.  Sélectionnez navire AiS > Activer la cible. Affichage des informations sur un navire AIS ciblé Vous pouvez afficher l'état du signal AIS, le numéro MMSI, la vitesse GPS, le cap GPS et d'autres informations transmises sur un  navire AIS ciblé. 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez Carte de navigation, Carte de pêche, Perspective 3D, Mariner's Eye 3D ou Recouvrement radar. 3.  Sélectionnez un navire AIS. 4.  Sélectionnez navire AiS. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 22 Affichage d'une liste des risques AIS et MARPA REMARquE : la carte Mariner's Eye 3D est disponible si vous utilisez une carte de données BlueChart g2 Vision. La carte de  pêche est disponible si vous utilisez une carte de données BlueChart g2 Vision ou BlueChart g2, ou si votre carte intégrée prend en  charge les cartes de pêche. 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez Carte de navigation, Carte de pêche, Perspective 3D, Mariner's Eye 3D ou Recouvrement radar. 3.  Sélectionnez Menu > Autres navires > liste > Afficher. 4.  Sélectionnez le type de risque à inclure dans la liste (Tous les risques, risques AiS uniquement ou risques MARPA  uniquement). Appel d'une cible AIS Reportez-vous à la section « Emission d'un appel individuel normal vers une cible AIS » (page 98). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 23: Perspective 3D

    La vue Perspective 3D fournit une vue de dessus et de l'arrière du bateau (selon votre parcours) et fournit une aide visuelle à la  navigation. Cette vue est utile lorsque vous naviguez à proximité de bancs, récifs, ponts ou canaux dangereux et vous permet  d'identifier rapidement des itinéraires d'entrée et de sortie dans les ports ou ancrages qui ne vous sont pas familiers. Depuis l'écran d'accueil, sélectionnez Cartes > Perspective 3D. Perspective 3D Carte de navigation Réglage de la vue •  Rapprochez la vue de votre bateau et abaissez-la vers l'eau :   ◦ Sur le traceur GPSMAP série 4000, appuyez sur la touche de portée (+).   ◦ Sur le traceur GPSMAP série 5000, touchez le bouton  .  •  Eloignez la vue de votre bateau :   ◦ Sur le traceur GPSMAP série 4000, appuyez sur la touche de portée (-).   ◦ Sur le traceur GPSMAP série 5000, touchez le bouton  L'échelle ( ) s'affiche momentanément au bas de l'écran. Rotation des vues Perspective 3D, Mariner's Eye 3D ou Fish Eye 3D Vous pouvez effectuer une rotation autour de votre position actuelle dans les vues Perspective 3D, Mariner's Eye 3D ou Fish ...

  • Page 24: Perspective 3D Avec Informations Sur Les Radars De Surface

    Perspective 3D avec informations sur les radars de surface 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez Perspective 3D ou Mariner's Eye 3D. 3.   Sélectionnez Menu > Radar de surface > Activé. Affichage des autres navires Reportez-vous à la section « Configuration de l'aspect des autres navires » (page 58). Affichage et configuration des barres de données Reportez-vous à la section « Barres de données » (page 56). utilisation des waypoints et des tracés Reportez-vous à la section « Waypoints » (page 32) ou « Tracés » (page 37). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 25: Recouvrement Radar

    (page 26). Cartes de données BlueChart g2 Vision REMARQUE Les cartes de données BlueChart g2 Vision ne sont pas étanches. Lorsque vous ne l'utilisez pas, conservez la carte dans son  emballage d'origine, à l'abri du soleil et de la pluie pour ne pas risquer de l'endommager. Les cartes de données BlueChart g2 Vision sont sensibles à l'électricité statique. Dans les environnements à faible taux d'humidité,  vous devez toucher un grand objet métallique avant de saisir la carte pour ne pas risquer de l'endommager. Vous pouvez partager les données de cartographie BlueChart g2 Vision d'une carte de données insérée dans un traceur  GPSMAP série 4000 ou 5000 avec n'importe quel traceur GPSMAP séries 4000/5000/6000/7000 connecté au réseau Garmin  Marine Network (page 101). La cartographie BlueChart g2 Vision n'est compatible qu'avec les traceurs GPSMAP séries 4000  et ultérieures. Les modèles de traceurs compatibles avec le réseau Garmin Marine Network (tels que le traceur GPSMAP 3000)  peuvent être connectés à votre réseau, mais ne peuvent pas partager de données BlueChart g2 Vision. Vous ne pouvez pas transférer des données BlueChart g2 Vision de la carte de données vers votre ordinateur à des fins de  sauvegarde ou d'affichage. Vous ne pouvez utiliser la carte de données que sur les appareils GPS Garmin ou Garmin HomePort   ™ compatibles BlueChart g2 Vision.  Vous pouvez insérer ou retirer une carte de données BlueChart g2 Vision, que votre traceur soit allumé ou éteint (page 3). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 26: Mariner's Eye 3D

    •  Sélectionnez Photos pour afficher des images satellites et des informations de carte en vue 3D. Affichage ou masquage des couleurs danger 1.  Depuis l'écran d'accueil, sélectionnez Cartes > Mariner's Eye 3D > Menu > Aspect des cartes > Couleurs danger. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Activé pour afficher les hauts-fonds et la terre selon une échelle de couleurs. La couleur bleue indique les  eaux profondes, le jaune les eaux peu profondes et le rouge les eaux très peu profondes. •  Sélectionnez Désactivé pour afficher la terre vue de la mer. Mariner's Eye 3D, couleurs Mariner's Eye 3D, couleurs danger désactivées danger activées Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 27: Fish Eye 3D

    Affichage du radar de surface Reportez-vous à la section « Affichage du radar de surface » (page 20). Affichage et configuration des barres de données Reportez-vous à la section « Barres de données » (page 56). utilisation des waypoints et des tracés Reportez-vous à la section « Waypoints » (page 32) ou « Tracés » (page 37). Fish Eye 3D A l'aide des lignes de contour de profondeur de la cartographie BlueChart g2 Vision, la fonction Fish Eye 3D fournit une vue sous- marine du fond marin ou du fond des lacs. Les cibles suspendues (comme les poissons) sont indiquées par des sphères rouges, vertes et jaunes. Le rouge indique les plus  grosses cibles et le vert les plus petites. Fish Eye 3D Réglage de la vue Reportez-vous à la section « Réglage de la vue » (page 19). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 28: Carte De Pêche

    Aspect des cartes de pêche utilisation de waypoints Reportez-vous à la section « Waypoints » (page 32). utilisation des tracés Reportez-vous à la section « Tracés » (page 37). Affichage des autres navires Reportez-vous à la section « Configuration de l'aspect des autres navires » (page 58). Affichage des aides à la navigation Depuis l'écran d'accueil, sélectionnez Cartes > Carte de pêche > Menu > Aides à navigation > Activé. Affichage des barres de données Reportez-vous à la section « Barres de données » (page 56). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 29: Affichage Des Images Satellites Sur La Carte De Navigation

    1.  Depuis l'écran d'accueil, sélectionnez Carte de navigation > Menu > Paramétrage cartographique > Photos. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Terre seulement pour afficher les informations de carte standard sur l'eau avec des photos recouvrant la  terre. •  Sélectionnez Carte photo pour afficher les photos sur l'eau et la terre avec un niveau d'opacité spécifié. Sélectionnez et  maintenez le bouton Haut ou Bas enfoncé pour régler l'opacité des photos. Plus le pourcentage est élevé, plus les photos  satellites couvrent les terres et les étendues d'eau. Recouvrement de photos désactivé Recouvrement de photos Terre seulement Carte photo à 50 % Carte photo à 100 % Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 30: Affichage De Photos Aériennes De Repères

    Pour pouvoir afficher des photos aériennes sur la carte de navigation, vous devez activer le paramètre Points photo (page 13). Les cartes de données BlueChart g2 Vision préprogrammées contiennent des photographies aériennes de nombreux repères,  marinas et ports. Utilisez ces photos pour vous aider à vous orienter dans votre environnement ou pour vous familiariser avec une  marina ou un port avant votre arrivée. 1.  Depuis l'écran d'accueil, sélectionnez Cartes > Carte de navigation. 2.  Sélectionnez une icône d'appareil photo. •  Une icône d'appareil photo standard ( ) indique une photo prise à la verticale. •  Une icône d'appareil photo avec un cône ( ) indique une photo en perspective. La photo a été prise à partir de  l'emplacement de l'appareil photo, pointé dans la direction du cône. 3.  Sélectionnez Consulter > Photo aérienne. REMARquE : appuyez sur les touches de portée (-/+) (GPSMAP série 4000) ou touchez   ou   (GPSMAP série 5000) pour  effectuer un zoom arrière ou avant lorsque vous affichez une photo aérienne en mode plein écran. Indicateurs animés des marées et des courants Vous pouvez afficher les indicateurs de sens des courants et de station d'observation des marées sur la carte de navigation ou de  pêche. Pour ce faire, les informations sur la station d'observation des marées et la direction des courants doivent être disponibles  sur la carte préchargée ou dans la région BlueChart g2 Vision. Vous devez également sélectionner la valeur Animé pour le  paramètre Marées/Courants (page 10). Un indicateur de station d'observation des marées apparaît sur la carte sous la forme d'un graphique à barres  avec une flèche. Une flèche rouge pointant vers le bas indique une marée descendante tandis qu'une flèche bleue  pointant vers le haut indique une marée montante. Lorsque vous déplacez le curseur sur l'indicateur de station  d'observation des marées, la hauteur de la marée au niveau de la station s'affiche au-dessus de l'indicateur de la ...

  • Page 31: Pages Combinées

    2.  Sélectionnez des pages combinées. 3.  Sélectionnez Menu > Modifier combinaison. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Fonctions pour sélectionner le nombre d'écrans combinés. Sélectionnez un nombre. •  Sélectionnez Disposition > Verticale pour disposer les écrans verticalement. •  Sélectionnez Disposition > Horizontale pour disposer les écrans horizontalement. •  Sélectionnez Barre de données > Activée pour afficher la barre verticale   qui contient les champs de données. ➊ •  Sélectionnez une option numérotée, telle que 1. Carte de navigation ou 2. Sondeur dans l'image ci-dessous, pour  modifier le type d'informations affichées sur l'écran correspondant  ➋ 5.  Sélectionnez Terminé. ➋ ➊ Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 32: Champs De Données De L'écran Pages Combinées

    Ajout d'un champ de données L'écran Pages combinées peut afficher jusqu'à six champs de données pour la série GPSMAP 4000, huit pour la série  GPSMAP 5000. 1.  Depuis l'écran d'accueil, sélectionnez Pages combinées. 2.  Sélectionnez des pages combinées. 3.  Sélectionnez un champ de données non utilisé  ➊ 4.  Sélectionnez le type de données affichées dans le champ.  Les options de données sont variables, selon le traceur et la configuration réseau.  ➊ Suppression d'un champ de données 1.  Depuis l'écran d'accueil, sélectionnez Pages combinées. 2.  Sélectionnez des pages combinées. 3.  Sélectionnez un champ qui contient des données. 4.  Sélectionnez Aucun. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 33: Modification D'un Champ De Données

    3.  Sélectionnez Menu > Modifier combinaison. 4.  Sélectionnez une option numérotée. 5.  Choisissez une action pour afficher les jauges sur des écrans combinés : •  Sélectionnez instruments > Moteur > Terminé pour afficher les jauges moteur.  •  Sélectionnez instruments > Carburant > Terminé pour afficher les jauges carburant. Navigation entre les écrans des instruments 1.  Depuis l'écran d'accueil, sélectionnez Pages combinées. 2.  Sélectionnez une combinaison dans laquelle un écran contient des données d'instruments. 3.  Effectuez l'une des actions suivantes : •  Sur le traceur GPSMAP série 4000, sélectionnez l'icône du coin inférieur droit qui représente l'écran de jauge à utiliser.  •  Sur le traceur GPSMAP série 5000, sélectionnez les flèches gauche et droite sous la jauge. Le traceur affiche l'écran de jauge carburant ou moteur suivant. 4.  Répétez l'étape 3 pour naviguer entre tous les écrans de jauges. Personnalisation des données d'instruments Reportez-vous à « Jauges moteur » (page 47) ou « Jauges carburant » (page 49). Ecran principal Le plus grand écran parmi des écrans combinés est appelé écran principal. Sur le traceur GPSMAP série 4000, vous pouvez  permuter le contenu qui apparaît sur l'écran principal.
  • Page 34 écran Vous pouvez afficher le contenu de n'importe quel écran d'une combinaison sur la totalité de l'écran du traceur.  1.  Depuis l'écran d'accueil, sélectionnez Pages combinées. 2.  Sélectionnez des pages combinées. 3.  Sur le traceur GPSMAP série 4000, assurez-vous que l'écran Pages combinées que vous souhaitez afficher sur la totalité de  l'écran du traceur apparaît sur l'écran principal. Si ce n'est pas le cas, sélectionnez l'icône du coin inférieur droit qui représente  l'écran que vous souhaitez afficher sur la totalité de l'écran du traceur. 4.  Effectuez l'une des opérations suivantes pour afficher la totalité de l'écran du traceur : •  Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel pour réaliser un panoramique de l'écran principal. •  Sur le traceur GPSMAP série 5000, touchez un écran de pages combinées. 5.  Effectuez l'une des opérations suivantes pour revenir à la page Ecrans combinés : •  Depuis un écran du radar, sélectionnez Arrêt pointage. •  Depuis un écran de carte, sélectionnez Arrêter le panoramique. •  Depuis un écran du sondeur ou un écran vidéo, sélectionnez Précédent. •  Depuis un écran de jauge, effectuez l'une des opérations suivantes :   ◦ Sur le traceur GPSMAP série 4000, sélectionnez Précédent.   ◦ Sur le traceur GPSMAP série 5000, touchez l'écran Instruments.

  • Page 35: Navigation

    ? Remarque : pour parcourir un itinéraire créé avec la fonction Auto guidage avec un pilote automatique, votre traceur doit être connecté à un pilote automatique Garmin série GHP au moyen d'un réseau NMEA 2000. Le traceur peut‑il me créer un itinéraire ? Si vous possédez une carte de données BlueChart g2 Vision, naviguez avec...

  • Page 36: Waypoints

    être calculée. Cela est dû aux paramètres de profondeur de sécurité minimum et de hauteur de sécurité minimum (page 53). 4.  Suivez la ligne magenta et barrez pour éviter les terres, les hauts-fonds et autres obstacles. Waypoints Vous pouvez stocker jusqu'à 5 000 waypoints associés à un nom, un symbole, une profondeur et une température de l'eau définis  par l'utilisateur, ainsi que des commentaires pour chaque waypoint. Marquage de votre position actuelle comme waypoint Effectuez l'une des actions suivantes : •  Sur le traceur GPSMAP série 4000, sélectionnez Marquer quel que soit l'écran. •  Sur le traceur GPSMAP série 5000, appuyez sur Marquer en haut de l'écran. Création d'un waypoint à une autre position 1.  Depuis l'écran d'accueil, sélectionnez informations > Données utilisateur > Waypoints > nouveau waypoint. 2.  Indiquez la position du waypoint : •  Sélectionnez utiliser carte pour déplacer le waypoint tout en affichant une carte. Choisissez Sélectionner. •  Sélectionnez Saisir les coordonnées pour déplacer le waypoint à l'aide des coordonnées. Sélectionnez Terminé. 3.  Si vous le souhaitez, vous pouvez nommer ou renseigner le waypoint. Sélectionnez le waypoint sur la droite de l'écran et ...

  • Page 37: Modification D'un Waypoint Enregistré

    •  Sélectionnez Saisir les coordonnées pour déplacer le waypoint à l'aide des coordonnées. Sélectionnez Terminé. Suppression d'un waypoint ou d'un point MOB Vous pouvez supprimer un waypoint ou un point MOB que vous aviez enregistré. 1.  Depuis l'écran d'accueil, sélectionnez informations > Données utilisateur > Waypoints. 2.  Sélectionnez un waypoint ou un point MOB. 3.  Sélectionnez Examen > Supprimer. Suppression de tous les waypoints Depuis l'écran d'accueil, sélectionnez informations > Données utilisateur > Effacer données utilisateur > Waypoints >  Tous. Copie de waypoints Reportez-vous à la section « Gestion des données du traceur » (page 60). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 38: Itinéraires

    3.  Sélectionnez une destination   à l'aide du curseur. ➊ ➊ 4.  Sélectionnez naviguer jusqu'à > itinéraire vers. 5.  Sélectionnez la position   à l'endroit où vous souhaitez effectuer votre dernier changement de direction vers votre  ➋ destination  ➌ 6.  Sélectionnez Ajouter changement de direction. ➌ ➋ 7.  Au besoin, répétez les étapes 5 et 6 en procédant à rebours de votre destination initiale jusqu'à la position actuelle de votre  bateau. Le dernier changement de direction ajouté doit être le premier que vous voulez effectuer depuis votre position actuelle.   Ce doit être le changement de direction le plus proche de votre bateau. 8.  Sélectionnez oK une fois l'itinéraire complet. REMARquE : si vous déplacez le curseur après avoir sélectionné le dernier changement de direction, mais avant de  sélectionner Terminer, un changement de direction supplémentaire sera ajouté à l’itinéraire. 9.  Consultez l'itinéraire représenté par la ligne de couleur magenta. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 39: Création Et Enregistrement D'un Itinéraire

    3.  Sélectionnez Ajouter changement de direction pour marquer le point de départ de l'itinéraire. 4.  Sélectionnez l'emplacement où vous voulez effectuer le changement de direction suivant   : ➋ •  Sélectionnez utiliser carte. Sélectionnez une position sur la carte. •  Sélectionnez utiliser liste de waypoints et sélectionnez un waypoint enregistré. 5.  Sélectionnez Ajouter changement de direction. Le traceur marque l'emplacement du changement de direction par un waypoint. 6.  Au besoin, répétez les étapes 4 et 5 pour ajouter d'autres changements de direction. 7.  Sélectionnez la destination finale   : ➌ •  Sélectionnez utiliser carte. Sélectionnez une position sur la carte. •  Sélectionnez utiliser liste de waypoints et sélectionnez un waypoint enregistré. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 40: Modification D'un Itinéraire Enregistré

    Contournement d'un waypoint sur un itinéraire enregistré Vous pouvez commencer à suivre un itinéraire enregistré depuis n'importe quel waypoint de l'itinéraire. 1.  Depuis l'écran d'accueil, sélectionnez où aller ? > itinéraires. 2.  Sélectionnez un itinéraire. 3.  Sélectionnez naviguer jusqu'à. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Avant pour suivre l'itinéraire à proximité du point de départ utilisé lors de la création de l'itinéraire. •  Sélectionnez Arrière pour suivre l'itinéraire à proximité du point de destination utilisé lors de la création de l'itinéraire. •  Sélectionnez Déviation pour naviguer parallèlement à une distance spécifique de l'itinéraire (page 41).  5.  Sélectionnez le waypoint que vous voulez définir comme prochain changement de direction sur l'itinéraire. 6.  Sélectionnez itinéraire vers. 7.  Consultez l'itinéraire représenté par la ligne de couleur magenta. 8.  Suivez la ligne magenta et barrez pour éviter les terres, les hauts-fonds et autres obstacles. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 41: Tracés

    Affichage de la liste des tracés enregistrés Depuis l'écran d'accueil, sélectionnez informations > Données utilisateur > Tracés > Tracés enregistrés. Modification d'un tracé enregistré 1.  Depuis l'écran d'accueil, sélectionnez informations > Données utilisateur > Tracés > Tracés enregistrés. 2.  Sélectionnez un tracé. 3.  Sélectionnez Sélectionner > Modifier le tracé. 4.  Effectuez l'une des opérations suivantes : •  Sélectionnez nom. Modifiez le nom. Sélectionnez Terminé. •  Sélectionnez Couleur et attribuez une couleur au tracé. Enregistrement d'un tracé comme itinéraire 1.  Depuis l'écran d'accueil, sélectionnez informations > Données utilisateur > Tracés > Tracés enregistrés. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 42: Suppression D'un Tracé Enregistré

    Sélectionnez Terminé. •  Sélectionnez Résolution pour enregistrer le tracé en fonction d'une modification du parcours. Sélectionnez Modifier.  Entrez la tolérance d'erreur de parcours admise avant d'enregistrer un point du tracé. Sélectionnez Terminé. 3.  Sélectionnez Terminé. Copie de tracés Reportez-vous à la section « Gestion des données du traceur » (page 60). Suppression de tous les waypoints, itinéraires et tracés Depuis l'écran d'accueil, sélectionnez informations > Données utilisateur > Effacer données utilisateur > Tout. Navigation avec le pilote automatique Garmin Si vous lancez une navigation (Rallier, Itinéraire vers ou Guidage vers) et que vous êtes connecté via un réseau NMEA 2000  (National Marine Electronics Association) à un pilote automatique Garmin (comme le modèle GHP  10), un message vous invite  ™ à activer le pilote automatique. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 43: Où Aller

    REMARquE : lorsque vous utilisez l'autoguidage, une ligne de couleur grise sur une partie de la ligne magenta indique  que l'autoguidage ne peut effectuer aucun calcul sur cette partie de l'itinéraire. Cela est dû aux paramètres de profondeur de  sécurité minimum et de hauteur de sécurité minimum (page 53). 7.  Suivez la ligne magenta et barrez pour éviter les terres, les hauts-fonds et autres obstacles. Ecran Rallier Ecran Guidage vers (BlueChart g2 Vision) Arrêt de la navigation Depuis l'écran d'accueil, sélectionnez où aller ? > Arrêter la navigation. Recherche d'une destination à atteindre ATTENTION  La fonction Auto guidage de la carte de données BlueChart g2 Vision est basée sur des informations de carte électronique. Ces  données ne garantissent pas un itinéraire dénué d'obstacles. Comparez avec soin le parcours à tous les signaux visuels, et évitez les  terres, hauts-fonds ou autres obstacles pouvant se trouver sur votre trajectoire. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 44: Recherche D'un Waypoint Enregistré À Atteindre

    •  Sélectionnez itinéraire vers. •  Sélectionnez Guidage vers pour utiliser l'auto guidage. 5.  Consultez l'itinéraire représenté par la ligne de couleur magenta. REMARquE : lorsque vous utilisez l'auto guidage, une ligne grise sur la ligne magenta indique que cette partie de la ligne  d'auto guidage ne peut pas être calculée en raison des paramètres de valeur minimale de profondeur ou de hauteur de sécurité  (page 53). 6.  Suivez la ligne magenta et barrez pour éviter les terres, les hauts-fonds et autres obstacles. Recherche et suivi d'un itinéraire enregistré Pour pouvoir faire votre choix dans une liste d'itinéraires, vous devez créer et enregistrer au moins un itinéraire (page 35). 1.  Depuis l'écran d'accueil, sélectionnez où aller ? > itinéraires. 2.  Sélectionnez un itinéraire. 3.  Sélectionnez naviguer jusqu'à. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Transférer pour suivre l'itinéraire à partir du point de départ utilisé à la création de ce dernier. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 45: Recherche D'un Itinéraire Enregistré À Atteindre Le Long D'un Tracé Parallèle

    9.  Consultez l'itinéraire représenté par la ligne de couleur magenta. 10.  Suivez chaque étape de la ligne de couleur magenta représentant l'itinéraire en barrant pour éviter les terres, les hauts-fonds et  autres obstacles. REMARquE : lorsque vous vous écartez de votre parcours, suivez la ligne violette (parcours corrigé) pour naviguer vers  votre destination, ou barrez à nouveau vers la ligne magenta (parcours direct). Recherche et suivi d'un tracé Avant de pouvoir faire votre choix dans une liste de tracés, vous devez enregistrer au moins un tracé (page 37). 1.  Depuis l'écran d'accueil, sélectionnez où aller ? > Tracés. 2.  Sélectionnez un tracé. 3.  Sélectionnez Suivre le tracé. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Transférer pour suivre le tracé depuis le point de départ utilisé lors de la création du tracé. •  Sélectionnez Retour pour suivre le tracé depuis le point de destination utilisé lors de la création du tracé. 5.  Vérifiez le parcours indiqué par la ligne de couleur. 6.  Suivez la ligne de couleur, en barrant pour éviter les terres, les hauts-fonds et autres obstacles. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 46: Données De L'almanach, Environnementales Et De Bord

    Affichage des informations d'une station d'observation des marées pour une date différente Vous pouvez préciser la date des informations de la station d'observation des marées à afficher. 1.  Depuis l'écran d'accueil, sélectionnez informations > Marées/courants > Marées > Stations à proximité. 2.  Sélectionnez une station. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Modifier la date afin d'afficher les marées d'un autre jour. Entrez la date. Sélectionnez Terminé.  •  Sélectionnez Date/heure actuelle pour afficher les marées de la journée et l'heure en cours. •  Sélectionnez Jour suivant pour afficher les informations de marée pour le jour suivant la date indiquée à l'écran. •  Sélectionnez Jour précédent pour afficher les informations de marée pour le jour précédant la date indiquée à l'écran. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 47: Informations Sur Les Courants

    1.  Depuis l'écran d'accueil, sélectionnez informations > Marées/courants > Courants > Stations à proximité.  2.  Sélectionnez une station. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Modifier la date > Manuel afin d'afficher les informations sur les marées pour une date différente. Entrez la  date. Sélectionnez Terminé.  •  Sélectionnez Modifier la date > Date/heure actuelle pour consulter les marées de la journée. •  Sélectionnez Afficher rapport pour consulter le rapport actuel de la station sélectionnée. Le rapport indique les niveaux  d'étale, d'inondation et de jusant. •  Sélectionnez Jour suivant pour afficher les informations sur les courants pour le jour suivant la date indiquée à l'écran. •  Sélectionnez Jour précédent pour afficher les informations sur les courants pour le jour précédant la date indiquée à  l'écran. •  Sélectionnez   ou   pour faire passer la durée d'intervalles de 4 à 5 minutes. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 48: Informations D'almanach Astronomique

    •  Sélectionnez Modifier la date > Manuelle afin d'afficher les informations pour une autre date. Entrez la date.  Sélectionnez Terminé. •  Sélectionnez Modifier la date > Date/heure actuelle pour consulter les informations relatives à la journée en cours. •  Sélectionnez Phase de lune pour afficher la phase de la lune à la date et à l'heure que vous avez spécifiées. Sélectionnez  Vue du ciel pour revenir à la vue du ciel lors de l'affichage de la phase de la lune. Données environnementales Graphiques des données environnementales Vous pouvez afficher et configurer des graphiques de divers types de données environnementales, notamment pour la vitesse du  vent, l'angle du vent, la température de l'air, la température de l'eau, la pression atmosphérique et la profondeur. Les graphiques  indiquent les tendances des données sur une période donnée. Vous pouvez regrouper plusieurs graphiques sur un même écran  Pages combinées (page 27). Divers capteurs, sondes ou antennes sont nécessaires pour capturer les données qui s'affichent sur les graphiques. Pour plus  d'informations sur la connexion du traceur à des périphériques sur le réseau NMEA 2000, reportez-vous au document Référentiel technique pour les produits Garmin NMEA 2000, fourni avec le CD. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 49: Données Relatives À La Vitesse Du Vent

    2.  Sélectionnez le type de données relatives à la vitesse du vent affichées sur le graphique (Vent apparent, Vent réel ou  Vent au sol). Configuration de la source de vitesse du vent Vous pouvez préciser si les données relatives à la vitesse du navire affichées sur le compas sont basées sur la vitesse surface ou  sur la vitesse GPS. La vitesse surface est le relevé d'un capteur de vitesse surface, et la vitesse GPS est calculée à partir de votre  position GPS. 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Préférences > navigation > Sources vitesse. 2.  Sélectionnez Vent. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Vitesse surface pour indiquer que la vitesse du vent est calculée par un capteur de vitesse surface. •  Sélectionnez Vitesse GPS pour indiquer que la vitesse du vent est calculée au moyen d'une antenne GPS. •  Sélectionnez Auto pour laisser le traceur sélectionner une source de données de vitesse. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 50: Données Relatives À L'angle Du Vent

    Données relatives à la pression atmosphérique Affichage du graphique relatif à la pression atmosphérique Le traceur doit être connecté à un capteur de pression barométrique pour capturer les données qui s'affichent sur le graphique  relatif à la pression atmosphérique. Depuis l'écran d'accueil, sélectionnez informations > Graphiques > Pression atmosphérique. Données de profondeur Affichage du graphique relatif à la profondeur Le traceur doit être connecté à une sonde indiquant la profondeur pour capturer les données qui s'affichent sur le graphique relatif  à la profondeur. Depuis l'écran d'accueil, sélectionnez informations > Graphiques > Profondeur. Si vous avez activé et configuré les alarmes haut-fond et eaux profondes (page 93), le graphique affiche en rouge les données  relatives à la profondeur d'eau inférieures à la profondeur spécifiée pour l'alarme de haut-fond, ainsi que les données de  profondeur d'eau supérieures à celle spécifiée pour l'alarme eaux profondes. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 51: Données De Bord

    Données de l'almanach, environnementales et de bord Données de bord Jauges moteur et carburant Affichage des jauges Vous devez être connecté à un réseau NMEA 2000 capable de détecter les données de moteur pour afficher les jauges. Reportez- vous aux Instructions d'installation des GPSMAP séries 4000/5000 pour plus de détails.  Depuis l'écran d'accueil, sélectionnez informations > Moteurs. Navigation entre les écrans Jauge moteur et Jauge carburant 1.  Depuis l'écran d'accueil, sélectionnez informations > Moteurs. 2.  Naviguer d'un écran de jauge au suivant : •  Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel. ...

  • Page 52: Jauges Analogiques

    3.   Effectuez l'une des actions suivantes : •  Sélectionnez Précédent. •  Effectuez les étapes 2 à 3 de la section « Sélection des moteurs affichés par les jauge » (page 48) pour pouvoir  sélectionner les moteurs pour lesquels les jauges afficheront les informations. Sélection des moteurs affichés par les jauges Vous devez sélectionner manuellement le nombre de moteurs affichés par les jauges moteur (page 48) pour pouvoir sélectionner  les moteurs pour lesquels les jauges afficheront les informations. 1.  Depuis l'écran d'accueil, sélectionnez informations > Moteurs > Menu > Paramétrage de la jauge > Sélection du moteur. 2.  Sélectionnez Premier moteur. 3.  Sélectionnez le moteur dont vous voulez afficher les informations dans la première jauge ou la barre. Par exemple, si vous sélectionnez « Moteur 2 », la première jauge ou barre moteur affiche les informations relatives au moteur  nommé « Moteur 2 » sur le réseau NMEA 2000. 4.  Le cas échéant, répétez les étapes 2 et 3 pour les 2e, 3e et 4e jauges ou barres moteur.  5.  Sélectionnez Précédent. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 53 Affichage des jauges à carburant Pour afficher les informations relatives au carburant, votre traceur doit être connecté à un capteur de niveau de carburant externe  (par exemple, Garmin GFS  10). ™ 1.  Depuis l'écran d'accueil, sélectionnez informations > Moteurs. 2.  Naviguez de l'écran de jauge moteur à l'écran de jauge carburant : •  Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel.  •  Sur le traceur GPSMAP série 5000, utilisez les flèches gauche et droite situées en haut de la page. Personnalisation des limites de jauges Reportez-vous à la section « Personnalisation des limites des jauges moteur et carburant » (page 47). Activation et personnalisation des alarmes de jauges Reportez-vous aux sections « Activation des alarmes d'état des jauges moteur et carburant » (page 47) et « Personnalisation  des alarmes d'état des jauges moteur et carburant » (page 47). Synchronisation des relevés des jauges carburant avec les niveaux de carburant 1. ...

  • Page 54: Affichage De Vidéo

    •  Sélectionnez Réinitialiser trajet pour réinitialiser tous les relevés du trajet en cours sur 0,0. •  Sélectionnez Réinitialiser la vitesse maximale pour réinitialiser la vitesse maximale sur 0,0. •  Sélectionnez Réinitialiser l'odomètre pour réinitialiser l'odomètre sur 0,0. •  Sélectionnez Tout réinitialiser pour réinitialiser tous les relevés sur 0,0. Affichage de vidéo Le traceur peut afficher des vidéos si vous êtes connecté à une ou plusieurs sources vidéo via le câble vidéo fourni. Reportez-vous  aux Instructions d'installation des GPSMAP séries 4000/5000 pour plus de détails. Depuis l'écran d'accueil, sélectionnez informations > Vidéo. Sélection d'une source vidéo 1.  Depuis l'écran d'accueil, sélectionnez informations > Vidéo > Menu. 2.  Sélectionnez Source. 3.  Sélectionnez Vidéo 1 ou Vidéo 2 pour indiquer la source de la vidéo et afficher cette vidéo. Configuration de l'aspect des vidéos Avant de configurer l'aspect de la vidéo, vous devez définir sa source sur Vidéo 1 ou Vidéo 2 (page 50). ...

  • Page 55: Configuration De L'appareil

    Activation du mode Simulateur Depuis l'écran d'accueil, sélectionnez Configurer > Système > Simulateur > Activé. Configuration du mode simulateur 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Système > Simulateur > Réglage. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Vitesse. Entrez la vitesse de votre bateau en mode simulateur. Sélectionnez Terminé. •  Sélectionnez Contrôle du tracé. Sélectionnez Tracé automatique pour que le traceur définisse le cap automatiquement,  ou Tracé utilisateur pour définir le cap manuellement. •  Sélectionnez Définir la position. Sélectionnez la position simulée de votre bateau. Choisissez Sélectionner. •  Sélectionnez Régler heure. Entrez l'heure simulée. Sélectionnez Terminé. •  Sélectionnez Régler date. Entrez la date simulée. Sélectionnez Terminé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 56: Configuration De L'affichage

    •  Sélectionnez Distance. Sélectionnez Modifier distance. Entrez la distance.  3.  Sélectionnez Terminé. Configuration des sources de données relatives à la vitesse Vous pouvez spécifier la source des données relatives à la vitesse qui servira à calculer la vitesse de vent réelle ou l'économie  de carburant. La vitesse surface est le relevé d'un capteur de vitesse surface, et la vitesse GPS est calculée à partir de votre  position GPS. 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Préférences > navigation > Sources vitesse. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Vent, puis indiquez si la vitesse du vent est calculée par un capteur de Vitesse surface, si elle est fonction de  la Vitesse GPS ou si le traceur sélectionne la source de calcul de la vitesse automatiquement. •  Sélectionnez Economie de carburant, puis indiquez si l'économie de carburant est calculée par le capteur de Vitesse surface ou si elle est fonction de la Vitesse GPS. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 57: Configurations De La Ligne D'autoguidage

    Le paramètre Distance du littoral indique à quelle distance de la terre vous voulez placer la ligne d'auto guidage. La ligne d'auto  guidage peut se déplacer si vous modifiez ce paramètre pendant la navigation. Définition du paramètre Distance du littoral Les valeurs disponibles pour le paramètre Distance du littoral (Le plus proche, Proche, Normal, Eloigné ou Le plus éloigné) sont  relatives et non pas absolues. Pour être sûr de placer la ligne d'auto guidage à une distance du littoral adéquate, vous pouvez  évaluer son emplacement à l'aide d'une ou de plusieurs destinations connues qui impliquent d'emprunter des voies navigables  étroites. 1.  Amarrez votre bateau ou jetez l'ancre. 2.  Depuis l'écran d'accueil, sélectionnez Configurer > Préférences > navigation > Auto guidage > Distance du littoral >  Standard. 3.  Depuis l'écran d'accueil, sélectionnez Cartes > Carte de navigation. 4.  Utilisez le curseur pour sélectionner une destination vers laquelle vous avez déjà navigué. 5.  Sélectionnez naviguer jusqu'à > Guidage vers. 6.  Vérifiez l'emplacement de la ligne d'auto guidage. Déterminez si la ligne évite bien les obstacles connus et si les virages  permettent une navigation efficace. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 58: Définition De La Référence De Cap

    Systèmes de coordonnées Définition des systèmes de coordonnées du format de position ou du système géodésique Vous pouvez définir le format de position dans lequel une lecture d'emplacement donné apparaît, ainsi que le système géodésique  dans lequel la carte est structurée. Le système de coordonnées utilisé par défaut est WGS 84.  REMARquE : ne modifiez pas le système de coordonnées du format de position ou du système géodésique, sauf si vous utilisez  une carte spécifiant un format de position différent. 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Préférences > unités. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Format de position pour définir le format de position dans lequel une lecture d'emplacement donné  apparaît, puis choisissez un format de position. •  Sélectionnez Système géodésique pour définir le système de coordonnées dans lequel la carte est structurée, puis  choisissez un système de coordonnées. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 59: Configuration De L'heure

    •  Sélectionnez Vitesse > Vitesse du navire, puis choisissez Miles par heure, Kilomètres par heure ou nœuds. •  Sélectionnez Vitesse > Vitesse du vent, puis choisissez Miles par heure, Mètres par sec. ou nœuds. •  Sélectionnez Altitude, puis choisissez Pieds ou Mètres. •  Sélectionnez Volume, puis choisissez litres, Gallons uS ou Gallons GB. •  Sélectionnez Pression > Jauge de pression, puis choisissez kPa ou psi. •  Sélectionnez Pression > Pression atmosphérique, puis choisissez Millibars ou Pouces de mercure. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 60: Barres De Données

    3.  Sélectionnez Menu > Barres de données > Croisière > Configurer barre de données. 4.  Sélectionnez Supérieur gauche. 5.  Sélectionnez le type de données à afficher dans l'angle supérieur gauche de la barre de données. 6.  Répétez les étapes 4 et 5 pour les sections de la barre de données affichées dans les coins Supérieur droit, inférieur gauche  et inférieur droit. Affichage de la barre de données de navigation La barre de données de navigation s'affiche sur une bande horizontale en haut de la carte. La barre de navigation peut afficher la  distance à destination, l'arrivée, l'écart de route, le relèvement et le prochain changement de direction. 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez une carte ou une vue 3D. 3.  Sélectionnez Menu > Barres de données > navigation. 4.  Sélectionnez Activé ou Automatique. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 61 Définition du vent réel ou du vent apparent pour la barre de données de navigation à la voile Vous devez afficher la barre de données de navigation à la voile avant de la configurer (page 57). Vous pouvez sélectionner le type de données sur les vents qui s'affichent dans la barre de données de navigation à la voile. 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez une carte ou une vue 3D. 3.  Sélectionnez Menu > Barres de données > navigation à la voile. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Vent > Apparent pour afficher le flux d'air ressenti sur un bateau en mouvement. •  Sélectionnez Vent > Réel pour afficher le flux d'air ressenti sur un bateau à l'arrêt. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 62 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez Carte de navigation, Carte de pêche, Perspective 3D ou Vue 3D. 3.  Sélectionnez Menu > Autres navires > Configuration de l'affichage. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Afficher la portée pour indiquer à quelle distance de votre position les navires AIS doivent apparaître.  Sélectionnez une distance. •  Sélectionnez MARPA > Afficher pour afficher les informations relatives aux navires balisés MARPA. •  Sélectionnez Détails > Afficher pour afficher les détails relatifs aux autres navires. •  Sélectionnez Cap prévu pour définir la durée de cap prévu des navires balisés MARPA. Entrez le cap. Sélectionnez  Terminé. •  Sélectionnez Sillages pour afficher le tracé des navires AIS. Sélectionnez la longueur du tracé qui apparaît à l'aide  d'une piste. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 63: Informations Sur Votre Bateau

    •  Sélectionnez Activation. Indiquez si l'alarme d'arrivée doit se déclencher à une certaine heure de l'arrivée ou à une  certaine distance de l'arrivée.  3.  Effectuez l'une des actions suivantes : •  Sélectionnez Modifier l'heure (si l'activation est définie sur Heure) pour indiquer combien de temps avant l'arrivée  l'alarme doit se déclencher (en minutes). Entrez l'heure. Sélectionnez Terminé. •  Sélectionnez Modifier distance (si l'activation est définie sur Distance) pour indiquer à quelle distance avant l'arrivée  (en unités de distance) l'alarme doit se déclencher. Entrez la distance. Sélectionnez Terminé. Définition de l'alarme de dérive Une alarme peut se déclencher lorsque vous dépassez une certaine distance de dérive au mouillage. 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Alarmes > navigation > Dérive de mouillage > Activé. 2.  Entrez la distance de dérive à laquelle l'alarme doit retentir. 3.  Sélectionnez Terminé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 64: Alarmes Système

    Copie de waypoints, itinéraires et tracés sur un traceur Avant de copier des données MapSource  ou HomePort  sur un traceur, vous devez effectuer les opérations suivantes : ® ™ •  La première fois que vous utilisez une carte mémoire pour copier des données HomePort ou MapSource sur un traceur, vous    devez tout d'abord insérer la carte mémoire dans le traceur pour que ce dernier copie un fichier sur la carte. Ce fichier fournit  des informations à HomePort ou MapSource pour le formatage des données. •  Vérifiez la version de MapSource installée sur votre ordinateur en cliquant sur Aide > A propos de MapSource. Si la version  du logiciel est antérieure à la version 6.12.2, cliquez sur Aide > Rechercher les mises à jour logicielles ou rendez-vous sur le  site Web www.garmin.com pour installer la version la plus récente. 1.  Effectuez l'une des actions suivantes : •  Copiez les données de HomePort sur la carte mémoire préparée (à l'aide d'un lecteur de carte de données connecté à  l'ordinateur) conformément aux instructions fournies dans l'aide de HomePort. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 65: Copie De Données Depuis Une Carte De Données

    •  Sélectionnez Ajouter un nouveau fichier pour créer un nouveau fichier. Entrez le nom du fichier. Sélectionnez Terminé. 4.  Sélectionnez Enregistrer sur carte.  Le fichier est enregistré avec une extension .ADM. Copie de cartes intégrées sur une carte mémoire Vous pouvez copier des cartes du traceur sur une carte mémoire pour l'utiliser avec HomePort. 1.  Insérez une carte mémoire dans le lecteur de carte de données du traceur. 2.  Depuis l'écran d'accueil, sélectionnez informations > Données utilisateur > Transfert de données > Carte. 3.  Sélectionnez Copier la carte intégrée > Commencer la copie pour copier les cartes chargées sur votre traceur vers la carte  mémoire. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 66: Configuration Des Périphériques En Réseau

    SD. Configuration des périphériques en réseau Affichage des périphériques de réseau Garmin Marine Network connectés Depuis l'écran d'accueil, sélectionnez Configurer > Communications > Marine network.  Chaque périphérique connecté est répertorié le long du bord gauche de l'écran.  Attribution d'un nom à un périphérique réseau Garmin Marine Network 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Communications > Marine network. 2.  Sélectionnez un périphérique. 3.  Sélectionnez Examen. 4.  Saisissez le nom du périphérique. 5.  Sélectionnez Terminé.

  • Page 67: Radar

    4.  Sélectionnez Port, offshore, Double portée, Sentinelle ou Recouvrement radar.  Un message de compte à rebours apparaît au démarrage du radar et le message « Prêt à émettre » s'affiche. 5.  Sélectionnez Menu > Emission radar.  Un message « Préchauffage » apparaît pendant quelques instants, puis le radar commence à créer une image. Arrêt de la transmission des signaux radar Depuis l'écran Radar, sélectionnez Menu > Radar en veille. Réglage de l'échelle de zoom sur l'écran Radar L'échelle de zoom, également appelée portée du radar, représente la distance entre votre position (le centre) et le cercle le plus à  l'extérieur. Chaque cercle représente une portion égale de l'échelle de zoom. Par exemple, si l'échelle de zoom est définie à trois  miles, chaque cercle représente un mile à partir du centre vers l'extérieur.  •  Sur le traceur GPSMAP série 5000, appuyez sur   et sur  •  Sur le traceur GPSMAP série 4000, appuyez sur les boutons de portée (-/+). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 68: Modes D'affichage Du Radar

    Double portée × Sentinelle × × × × Mode Croisière Le mode Croisière est utilisé pour le fonctionnement standard des radars suivants : GMR 20, 21, 40, 41, 18, 18 HD, 24, 24 HD,  404 et 406.  REMARquE : si vous basculez du mode Sentinelle vers le mode Croisière, le radar passe en transmission permanente et  désactive les zones de garde. Affichage du mode Croisière Depuis l'écran d'accueil, sélectionnez Radar > Croisière. Une image plein écran des informations recueillies par le radar apparaît. Votre position se situe au centre de l'écran et les  marqueurs de distance   indiquent des mesures de distance. La distance entre les marqueurs   et la portée du radar    ➊ ➋ ➌ s'affiche en bas de l'écran. ➊ ➌ ➋ Mode Croisière Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 69 Radar Mode Port Le mode Port est utilisé pour le fonctionnement standard des radars suivants dans les eaux intérieures : GMR 604 xHD, 606 xHD,  1204 xHD ou 1206 xHD. Le mode Port offre des performances optimales avec les signaux à courte portée (2 nm maximum). REMARquE : si vous basculez du mode Sentinelle vers le mode Port, le radar passe en transmission permanente et désactive les  zones de garde. Affichage du mode Port Depuis l'écran d'accueil, sélectionnez Radar > Port. Mode Port Mode Offshore Le mode Offshore est utilisé pour le fonctionnement standard des radars suivants en eaux libres : GMR 604 xHD, 606 xHD,  1204 xHD ou 1206 xHD.  REMARquE : si vous basculez du mode Sentinelle vers le mode Offshore, le radar passe en transmission permanente et  désactive les zones de garde. Affichage du Mode Offshore Depuis l'écran d'accueil, sélectionnez Radar > offshore. Mode Offshore Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 70: Mode Double Portée

    Depuis l'écran d'accueil, sélectionnez Radar > Double portée. Mode Sentinelle Le mode Sentinelle permet de passer le radar en mode d'émission calculée. Dans ce mode, vous pouvez configurer un cycle  d'émission et de veille du radar pour économiser l'énergie. Vous pouvez également activer une zone de garde dans ce mode,  afin d'identifier une zone de sécurité autour de votre bateau. Si un objet détecté par le radar pénètre dans cette zone, une alarme  retentit. Le mode sentinelle fonctionne pour tous les radars de type Garmin GMR. Affichage du mode Sentinelle REMARquE : si vous basculez en mode Sentinelle et que la fonction MARPA est désactivée dans ce mode, toutes les cibles  MARPA sont annulées. Vous devez quitter le mode Sentinelle pour en acquérir de nouvelles. Si la fonction MARPA est activée en  mode Sentinelle, les cibles MARPA ne sont pas annulées. Depuis l'écran d'accueil, sélectionnez Radar > Sentinelle. Activation de la fonction MARPA en mode Sentinelle Depuis l'écran d'accueil, sélectionnez Radar > Sentinelle > Menu > Configuration sentinelle > MARPA > Activé. Activation de l'émission calculée Depuis l'écran d'accueil, sélectionnez Radar > Sentinelle > Menu > Configuration sentinelle > Emission calculée > Activé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 71 Définition d'une zone de garde partielle Vous devez activer une zone de garde pour pouvoir définir les limites de cette zone (page 67). Coin 1 Vous pouvez définir les limites d'une zone de garde qui n'entoure pas complètement votre bateau. 1.  Depuis l'écran d'accueil, sélectionnez Radar > Sentinelle > Menu > Configuration sentinelle >  Réglage zone de garde > Déplacer la zone de garde > Coin 1. 2.  Réglez la position du coin de la zone de garde : •  Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel et les flèches à l'écran   et  ). •  Sur le traceur GPSMAP série 5000, touchez le coin de la zone de garde et faites-le glisser. Coin 2 3.  Sélectionnez Coin 2 et répétez l'étape 2 pour régler la position du second coin de la zone de  garde. 4.  Sélectionnez Terminé.

  • Page 72: Ciblage Du Radar

    (page 18). Perte de la cible. Un cercle vert continu entourant le signe X indique que le radar n'est pas parvenu à se ➎ verrouiller sur la cible. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 73 Configuration de l'alarme de collision de la zone de sécurité Reportez-vous à la section « Configuration de l'alarme de collision de la zone de sécurité » (page 18). Affichage d'une liste des risques AIS et MARPA Depuis une vue radar ou le recouvrement radar, vous pouvez afficher et personnaliser l'aspect d'une liste de risques AIS et  MARPA.  1.  Depuis l'écran d'accueil, sélectionnez Radar. 2.  Sélectionnez Croisière, Port, offshore, Double portée, Sentinelle ou Recouvrement radar. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Menu > Autres navires > liste > Afficher pour ouvrir la liste en mode Croisière, Port, Offshore, Double  portée ou Sentinelle ou dans le recouvrement radar. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 74 Radar •  Ouvrez la liste en mode Double portée. Sélectionnez   > Menu > Autres navires > liste > Afficher sur le traceur  GPSMAP série 4000. Sélectionnez Gauche > Autres navires > liste > Afficher sur le traceur GPSMAP série 5000. 4.  Sélectionnez le type de risque à inclure dans la liste (Tous les risques, risques MARPA uniquement ou risques AiS  uniquement). Affichage des navires AIS sur l'écran Radar Le système AIS nécessite l'utilisation d'un périphérique AIS externe et les signaux émis par le transpondeur actif des autres  navires. Vous pouvez configurer la façon dont les navires apparaissent sur l'écran Radar. Si un paramètre (à l'exception de l'affichage de  la portée AIS) est configuré pour un mode de radar, ce paramètre s'applique à tous les autres modes de radar, à l'exception de  Recouvrement radar. Le niveau de détails et les paramètres de cap prévu configurés pour un mode de radar sont appliqués à tous  les modes de radar, ce qui inclut le recouvrement radar. 1.  Depuis l'écran d'accueil, sélectionnez Radar. 2.  Sélectionnez Croisière, Port, offshore ou Sentinelle. 3.  Sélectionnez Menu > Autres navires > Configuration de l'affichage. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Afficher la portée pour indiquer à quelle distance de votre position les navires AIS doivent apparaître. ...
  • Page 75 1.  Depuis l'écran d'accueil, sélectionnez Radar. 2.  Sélectionnez Croisière, Port, offshore ou Double portée. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Menu > Réglage VRM/EBl > Déplacer VRM/EBl en mode Croisière, Port ou Offshore. •  Configurez le paramètre de l'écran à courte portée en mode Double portée. Sélectionnez   > Menu > Réglage VRM/EBl > Déplacer VRM/EBl sur le traceur GPSMAP série 4000. Sélectionnez Gauche > Réglage VRM/EBl >  Déplacer VRM/EBl sur le traceur GPSMAP série 5000. •  Configurez le paramètre de l'écran à longue portée en mode Double portée. Sélectionnez   > Menu > Réglage VRM/ EBl > Déplacer VRM/EBl sur le traceur GPSMAP série 4000. Sélectionnez Droite > Réglage VRM/EBl > Déplacer VRM/EBl sur le traceur GPSMAP série 5000. 4.  Sélectionnez une nouvelle position pour le point d'intersection entre le marqueur de distance variable et la ligne de relèvement  électronique. 5.  Sélectionnez Terminé. Mesure de la portée et du relèvement d'un objet cible Vous devez afficher le marqueur de distance variable et la ligne de relèvement électronique pour pouvoir les régler (page 70).

  • Page 76: Waypoints Et Itinéraires Sur L'écran Radar

    1.  Depuis l'écran d'accueil, sélectionnez où aller ? > itinéraires. 2.  Sélectionnez un itinéraire. 3.  Sélectionnez naviguer jusqu'à. 4.  Sélectionnez Déviation pour naviguer à une distance spécifique parallèlement à l'itinéraire.  5.  Sélectionnez Déviation. 6.  Entrez la distance de déviation. 7.  Sélectionnez Terminé. 8.  Effectuez l'une des actions suivantes : •  Sélectionnez Avant - bâbord pour suivre l'itinéraire à partir du point de départ utilisé à la création de ce dernier en décalé  vers la gauche de l'itinéraire initial. •  Sélectionnez Avant - tribord pour suivre l'itinéraire à partir du point de départ utilisé à la création de ce dernier en décalé  vers la droite de l'itinéraire initial. •  Sélectionnez Arrière - bâbord pour suivre l'itinéraire à partir du point de destination utilisé à la création de ce dernier en  décalé vers la gauche de l'itinéraire initial. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 77: A Propos Du Recouvrement Radar

    Recouvrement radar et alignement des données de carte Lorsque vous utilisez le recouvrement radar, le traceur aligne les données du radar avec les données de carte en fonction du cap du  bateau, ce dernier étant basé par défaut sur les données du gyrocompas magnétique connecté à l'aide d'un réseau NMEA 0183 ou  NMEA 2000. Si aucun gyrocompas n'est disponible, le cap du bateau est basé sur les données de tracés GPS.  Les données de tracés GPS indiquent la direction dans laquelle le bateau se déplace et non la direction qu'il suit. Si le bateau  dérive vers l'arrière ou les côtés à cause des courants ou du vent, il se peut que le recouvrement radar ne puisse pas obtenir un  alignement parfait avec les données de la carte. Il est possible d'éviter cette situation en utilisant les données de cap d'un compas  électronique. Si le cap du bateau repose sur les données provenant d'un gyrocompas magnétique ou d'un pilote automatique, les données de  cap peuvent être compromises par une configuration erronée, un dysfonctionnement mécanique, une interférence magnétique  ou d'autres facteurs. Si les données de cap sont compromises, le recouvrement radar ne peut pas s'aligner parfaitement avec les  données de carte. Affichage du recouvrement radar Le recouvrement radar affiche les données en fonction du dernier mode de radar utilisé. Depuis l'écran d'accueil, sélectionnez Radar > Recouvrement radar.  L'image de radar apparaît en orange et recouvre la carte de navigation. Zoom avant et arrière sur le recouvrement radar Le fait de zoomer pendant un panoramique n'affecte que l'échelle de zoom de la carte. La portée du radar demeure la même. Le  fait de zoomer lorsque la carte est verrouillée sur le bateau (sans panoramique) affecte l'échelle de zoom de la carte et la portée du  radar. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 78: Sélection D'un Type De Carte Pour Le Recouvrement Radar

    Radar Effectuez l'une des actions suivantes : •  Sur le traceur GPSMAP série 4000, appuyez sur les touches de portée (-/+) pour effectuer un zoom avant ou arrière. •  Sur le traceur GPSMAP série 5000, touchez les boutons   et   pour effectuer un zoom avant ou arrière. Sélection d'un type de carte pour le recouvrement radar Vous pouvez indiquer si la carte de navigation ou de pêche apparaît sous le recouvrement radar. REMARquE : la carte de pêche est disponible avec une carte de données BlueChart g2 Vision préprogrammée. 1.  Depuis l'écran d'accueil, sélectionnez Radar > Recouvrement radar > Menu > Configuration > Paramétrage cartographique. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Type carte > navigation. •  Sélectionnez Type carte > Pêche. Optimisation de l'affichage du radar Vous pouvez optimiser l'affichage du radar en mode Croisière, Port, Offshore ou Sentinelle individuellement et pour chaque écran  en mode Double portée. 1.  Depuis l'écran d'accueil, sélectionnez Radar.

  • Page 79: A Propos De La Sensibilité Et Des Parasites

    1.  Depuis l'écran d'accueil, sélectionnez Radar. 2.  Sélectionnez le mode Croisière, Port, offshore, Double portée ou Sentinelle. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Menu > Sensibilité > Automatique pour le mode Croisière, Port, Offshore ou Sentinelle. •  Configurez le paramètre de l'écran à courte portée en mode Double portée. Sélectionnez   > Menu > Sensibilité >  Automatique sur le traceur GPSMAP série 4000. Sélectionnez Gauche > Sensibilité > Automatique sur le traceur  GPSMAP série 5000. •  Configurez le paramètre de l'écran à longue portée en mode Double portée. Sélectionnez   > Menu > Sensibilité >  Automatique sur le traceur GPSMAP série 4000. Sélectionnez Droite > Sensibilité > Automatique sur le traceur  GPSMAP série 5000. Le traceur définit la sensibilité automatiquement une seule fois, en fonction des conditions moyennes, de la portée du signal  radar et du mode de radar sélectionné. Le traceur ne réajuste pas la sensibilité automatiquement en cas de modification des  conditions. Réglage manuel de la sensibilité sur l'écran Radar Pour obtenir des performances radar optimales en conditions réelles, vous pouvez ajuster manuellement la sensibilité.  Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 80 Radar REMARquE : selon le radar utilisé, le paramètre configuré pour la sensibilité dans un mode de radar ne s'applique pas  systématiquement aux autres modes ou au recouvrement radar (page 75).  1.  Depuis l'écran d'accueil, sélectionnez Radar. 2.  Sélectionnez le mode Croisière, Port, offshore, Double portée ou Sentinelle. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Menu > Sensibilité pour le mode Croisière, Port, Offshore ou Sentinelle. •  Configurez le paramètre de l'écran à courte portée en mode Double portée. Sélectionnez   > Menu > Sensibilité sur le  traceur GPSMAP série 4000. Sélectionnez Gauche > Sensibilité sur le traceur GPSMAP série 5000. •  Configurez le paramètre de l'écran à longue portée en mode Double portée. Sélectionnez   > Menu > Sensibilité sur  le traceur GPSMAP série 4000. Sélectionnez Droite > Sensibilité sur le traceur GPSMAP série 5000. 4.  Sélectionnez Haut pour augmenter la sensibilité jusqu'à ce que des points lumineux apparaissent sur l'écran Radar. Les données sur l'écran Radar sont actualisées régulièrement par intervalles de quelques secondes. Par conséquent, les effets  du réglage manuel de la sensibilité peuvent ne pas être visibles instantanément. Réglez la sensibilité lentement. 5.  Sélectionnez Bas pour diminuer la sensibilité jusqu'à faire disparaître les points. 6.  Si des bateaux, la terre ou toute autre cible sont à portée, sélectionnez Bas pour diminuer la sensibilité jusqu'à ce que les cibles  commencent à clignoter. 7.  Sélectionnez Haut pour augmenter la sensibilité jusqu'à ce que les bateaux, la terre ou toute autre cible apparaissent nettement  sur l'écran Radar. 8.  Au besoin, réduisez l'aspect des objets volumineux proches (page 76). 9.  Au besoin, réduisez l'aspect des échos des lobes latéraux (page 77). Réduction des interférences des objets volumineux proches Les cibles imposantes proches, comme les murs de jetée, peuvent se traduire par une représentation très lumineuse de la cible sur ...
  • Page 81 Restauration du paramètre par défaut pour l'effet mer REMARquE : selon le radar utilisé, le paramètre configuré pour l'effet mer dans un mode de radar ne s'applique pas  systématiquement aux autres modes ou au recouvrement radar (page 75).  1.  Depuis l'écran d'accueil, sélectionnez Radar. 2.  Sélectionnez le mode Croisière, Port, offshore, Double portée ou Sentinelle. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Menu > Antibruit > Effet mer pour le mode Croisière, Port, Offshore ou Sentinelle. •  Configurez le paramètre de l'écran à courte portée en mode Double portée. Sélectionnez   > Menu > Antibruit >  Effet mer sur le traceur GPSMAP série 4000. Sélectionnez Gauche > Antibruit > Effet mer sur le traceur GPSMAP  série 5000. •  Configurez le paramètre de l'écran à longue portée en mode Double portée. Sélectionnez   > Menu > Antibruit >  Effet mer sur le traceur GPSMAP série 4000. Sélectionnez Gauche > Antibruit > Effet mer sur le traceur GPSMAP  série 5000. 4.  Sélectionnez un paramètre correspondant à l'état actuel de la mer : Agitée, Moyenne ou Calme. Manuel d'utilisation du GPSMAP série 4000/5000...
  • Page 82 2.  Sélectionnez le mode Croisière, Port, offshore, Double portée ou Sentinelle. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Menu > Antibruit > Sensibilité à la pluie > Désactivé pour le mode Croisière, Port, Offshore ou  Sentinelle.  > Menu > Antibruit >  •  Configurez le paramètre de l'écran à courte portée en mode Double portée. Sélectionnez  Sensibilité à la pluie > Désactivé sur le traceur GPSMAP série 4000. Sélectionnez Gauche > Antibruit > Sensibilité à la pluie > Désactivé sur le traceur GPSMAP série 5000. •  Configurez le paramètre de l'écran à longue portée en mode Double portée. Sélectionnez   > Menu > Antibruit >  Sensibilité à la pluie > Désactivé sur le traceur GPSMAP série 4000. Sélectionnez Droite > Antibruit > Sensibilité à la pluie > Désactivé sur le traceur GPSMAP série 5000. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 83 •  Sélectionnez Menu > Antibruit > Sensibilité à la pluie pour le mode Croisière, Port, Offshore ou Sentinelle.  •  Configurez le paramètre de l'écran à courte portée en mode Double portée. Sélectionnez   > Menu > Antibruit >  Sensibilité à la pluie sur le traceur GPSMAP série 4000. Sélectionnez Gauche > Antibruit > Sensibilité à la pluie sur le  traceur GPSMAP série 5000. •  Configurez le paramètre de l'écran à longue portée en mode Double portée. Sélectionnez   > Menu > Antibruit >  Sensibilité à la pluie sur le traceur GPSMAP série 4000. Sélectionnez Droite > Antibruit > Sensibilité à la pluie sur le  traceur GPSMAP série 5000. 6.  Sélectionnez Haut ou Bas pour réduire ou augmenter l'incidence des parasites provoqués par la pluie à proximité jusqu'à ce  que les autres cibles soient clairement visibles sur l'écran du radar.  Il est possible que les parasites provoqués par la pluie restent visibles. Manuel d'utilisation du GPSMAP série 4000/5000...

  • Page 84: Aspect De L'affichage Du Radar

    Réglage des parasites provoqués par des interférences sur l'écran du radar Vous pouvez réduire l'apparition de parasites provoqués par les interférences d'une autre source radar à proximité. La valeur par  défaut du paramètre des interférences est Activé. REMARquE : selon le radar utilisé, le paramètre relatif aux interférences configuré dans un mode de radar ne s'applique pas  systématiquement aux autres modes ou au recouvrement radar (page 75).  1.  Depuis l'écran d'accueil, sélectionnez Radar. 2.  Sélectionnez le mode Croisière, Port, offshore, Double portée ou Sentinelle. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Menu > Antibruit > interférences > Activé pour le mode Croisière, Port, Offshore ou Sentinelle. •  Configurez le paramètre des deux écrans en mode Double portée. Sélectionnez   > Menu > Antibruit >  interférences > Activé sur le traceur GPSMAP série 4000. Sélectionnez Gauche > Antibruit > interférences > Activé  sur le traceur GPSMAP série 5000. Aspect de l'affichage du radar Paramètres des barres de données Des barres de données peuvent apparaître dans tous les modes de radar. Elles fournissent des informations en temps réel qui  peuvent être consultées d'un seul coup d'œil.  Toutes les barres de données configurées pour être utilisées dans un mode de radar apparaissent dans chacun des autres modes de  radar. Toutes les barres de données configurées pour être utilisées avec le recouvrement radar apparaissent uniquement dans ce  mode et doivent être configurées séparément. De nombreux recouvrements de données de radar sont disponibles. Vous pouvez sélectionner les champs de données à afficher  pour chaque recouvrement de données.
  • Page 85 •  Sélectionnez Vent > Réel pour afficher le flux d'air ressenti sur un bateau à l'arrêt. VMG vent et VMG waypoint dans les barres de données Reportez-vous à « VMG vent et VMG waypoint dans les barres de données » (page 58). Affichage du compas ruban sur l'écran Recouvrement radar La barre de données de compas ruban apparaît en haut de l'écran Recouvrement radar, sur toute la largeur, au-dessus de la barre  de données de navigation. Elle affiche le cap actuel. Un indicateur qui présente le relèvement relatif à l'itinéraire choisi apparaît en  cours de navigation. 1.  Depuis l'écran d'accueil, sélectionnez Radar. 2.  Sélectionnez Recouvrement radar. 3.  Sélectionnez Menu > Configurer > Barres de données > Compas ruban > Activé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 86: Paramètres D'affichage Du Radar

    Affichage et masquage des marqueurs de distance sur l'écran du radar Les marqueurs de distance vous aident à visualiser les distances sur l'écran du radar. Ce paramètre ne s'applique pas au  recouvrement radar. Depuis l'écran d'accueil, sélectionnez Radar > Réglage radar > Aspect > Cercles > Afficher. Affichage des lignes de navigation sur l'écran du radar Les lignes de navigation indiquent la route que vous avez définie à l'aide des options Itinéraire vers, Guidage vers ou Rallier. Ce  paramètre ne s'applique pas au recouvrement radar. Depuis l'écran d'accueil, sélectionnez Radar > Réglage radar > Aspect > lignes de navigation > Afficher. Affichage et masquage des waypoints sur l'écran radar Reportez-vous à la section « Affichage des waypoints sur l'écran Radar » (page 72). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 87: Paramètres Du Scanner Et De L'antenne Du Radar

    4.  Sélectionnez Angle 2 > Régler > Déplacer. 5.  Sélectionnez Haut ou Bas pour régler la taille de la zone sans émission. Décalage de proue Le décalage de proue compense l'emplacement physique du scanner du radar sur un bateau, si le scanner n'est pas aligné dans l'axe  proue-poupe. Mesure du décalage de proue potentiel 1.  A l'aide d'un compas magnétique, prenez un relèvement optique d'une cible immobile située à portée de vue. 2.  Mesurez le relèvement de la cible sur le radar. 3.  Si l'écart de relèvement est supérieur à ± 1°, définissez le décalage de proue. Définition du décalage de proue Avant de définir le décalage de proue, vous devez le mesurer (voir la procédure ci-dessus). Le paramètre de décalage de proue configuré pour être utilisé dans un mode de radar s'applique à tous les autres modes et au  recouvrement radar. 1.  Depuis l'écran d'accueil, sélectionnez Radar > Réglage radar > Proue. 2.  Sélectionnez et maintenez enfoncé Haut ou Bas pour régler le décalage. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 88: Aspect De L'affichage Du Recouvrement Radar

    Reportez-vous à la section « Affichage d'une liste des risques AIS et MARPA » (page 69). Affichage d'autres navires sur le recouvrement radar Le système AIS nécessite l'utilisation d'un périphérique AIS externe et les signaux émis par le transpondeur actif des autres  navires.  Vous pouvez configurer la façon dont les autres navires apparaissent sur le recouvrement radar. Le paramètre d'affichage de la  portée configuré pour le recouvrement radar s'applique uniquement à celui-ci. Les paramètres de détails et de cap prévu configurés  pour le recouvrement radar s'appliquent aussi à tous les autres modes de radar. 1.  Depuis l'écran d'accueil, sélectionnez Cartes > Recouvrement radar > Menu > Autres navires > Configuration affichage. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Afficher portée pour indiquer la distance d'affichage des navires AIS à partir de votre position. Sélectionnez  une distance. •  Sélectionnez Détails > Afficher pour afficher les détails des navires AIS et balisés MARPA. •  Sélectionnez Cap prévu pour définir la durée pour le cap prévu des navires AIS et balisés MARPA. Entrez le cap.  Sélectionnez Terminé. •  Sélectionnez Sillages pour afficher le tracé des navires AIS, puis sélectionnez la longueur du tracé qui apparaît à l'aide  d'un sillage. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 89: Paramètres D'affichage De Navigation Du Recouvrement Radar

    Affichage et configuration des symboles d'aide à la navigation Vous pouvez afficher et configurer l'aspect des symboles d'aide à la navigation sur le recouvrement radar. 1.  Depuis l'écran d'accueil, sélectionnez Cartes > Recouvrement radar > Menu > Configurer > Paramétrage cartographique > Symboles. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Taille aides à la navigation pour définir la taille des symboles d'aide à la navigation affichés sur la carte.  Sélectionnez une taille. •  Sélectionnez Type aides à la navigation > noAA pour afficher le symbole d'aide à la navigation NOAA défini sur la  carte. •  Sélectionnez Type aides à la navigation > iAlA pour afficher le symbole d'aide à la navigation IALA défini sur la carte. Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 90 Affichage de détails supplémentaires sur la carte Vous pouvez afficher des informations supplémentaires sur le recouvrement radar. 1.  Depuis l'écran d'accueil, sélectionnez Cartes > Recouvrement radar > Menu > Configurer > Paramétrage cartographique > Symboles. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Poi terrestres > Activé pour afficher les points d'intérêt (POI) terrestres. •  Sélectionnez Secteurs de feux pour afficher le secteur dans lequel un feu de navigation est visible. Sélectionnez Activé  pour filtrer les secteurs de feux en fonction du niveau de zoom. •  Sélectionnez limites de cartes > Activé pour afficher la zone couverte par les cartes lors de l'utilisation d'une carte de  données BlueChart g2 Vision.  •  Sélectionnez Points photo > Activé pour afficher les icônes d'appareil photo lorsque vous utilisez une carte de données  BlueChart g2 Vision. Définition du décalage de proue Reportez-vous à la section « Décalage de proue » (page 83). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 91: Sondeur

    1.  Depuis l'écran d'accueil, sélectionnez Sondeur > Plein écran > Menu > Zoom. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Verrouillage auto zoom x2 pour effectuer un zoom avant permettant de multiplier par deux la taille des  données du sondeur.  •  Sélectionnez Verrouillage auto zoom x4 pour effectuer un zoom avant permettant de multiplier par quatre la taille des  données du sondeur.  •  Sélectionnez Zoom manuel pour définir manuellement la portée de la profondeur de la zone agrandie. Sélectionnez Vue vers le haut ou Vue vers le bas pour définir la portée de la profondeur de la zone agrandie. Sélectionnez Zoom avant ou  Zoom arrière pour augmenter ou réduire l'agrandissement de la zone, puis sélectionnez Terminé. •  Sélectionnez Verrouillage du fond pour effectuer un zoom avant sur les données du sondeur à partir de la profondeur  inférieure, puis Haut ou Bas pour définir la portée de la profondeur de la zone agrandie, puis sélectionnez Terminé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 92: Vue Du Sondeur À Zoom Partagé

    Profondeur, température et vitesse surface Fréquence de sonde ➊ ➎ Echelle de zoom sur la profondeur Fenêtre de zoom ➋ ➏ Vitesse GPS et cap GPS Portée ➌ ➐ Niveau de zoom ➍ Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 93: Vue Du Sondeur À Fréquences Partagées

    Définition de la portée et de l'échelle de temps du journal de températures Vous pouvez indiquer la durée et la gamme de températures qui apparaissent dans le journal de températures de la sonde. 1.  Depuis l'écran d'accueil, sélectionnez Sondeur > Température de l'eau. 2.  Sélectionnez Menu. 3.  Effectuez l'une des actions suivantes : •  Sélectionnez Durée pour définir l'échelle de temps écoulé  . Le paramètre par défaut est de 10 minutes. L'augmentation  ➊ de l'échelle de temps écoulé vous permet d'afficher les variations de température sur une plus longue période. La réduction  de l'échelle de temps écoulé vous permet d'afficher plus de détails sur une période plus courte.  •  Sélectionnez Echelle pour définir une plage de températures  . Le paramètre par défaut est de 4 degrés. L'augmentation  ➋ de la plage de températures vous permet d'afficher davantage de variations de températures. La réduction de la plage de  températures vous permet d'afficher davantage de détails relatifs à la variation. •  Sélectionnez Réinitialiser échelle pour recalculer l'échelle automatique de la plage de profondeurs. Réinitialiser  n'apparaît que lorsque le paramètre de l'échelle est défini sur Auto. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 94: Waypoints Sur L'écran Du Sondeur

    3.  Sélectionnez Menu > Pause sondeur. Création d'un waypoint sur l'écran du sondeur 1.  Depuis l'écran d'accueil, sélectionnez Sondeur. 2.  Sélectionnez une vue du sondeur. 3.  Sélectionnez Menu > Pause sondeur. 4.  Définissez la position du waypoint à l'aide du point d'intersection de la ligne de profondeur et de la ligne de distance : •  Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel pour déplacer le point d'intersection. •  Sur le traceur GPSMAP série 5000, touchez le point d'intersection et faites-le glisser. 5.  Sélectionnez Création de waypoint. Aspect de l'affichage du sondeur Vous pouvez définir et régler les paramètres de toutes les vues du sondeur. Définition de la vitesse de défilement du sondeur Vous pouvez définir la vitesse de défilement du sondeur de droite à gauche.

  • Page 95: Affichage Et Configuration D'une Ligne De Profondeur

    Sondeur Affichage et configuration d'une ligne de profondeur Vous pouvez choisir d'afficher ou non une ligne de profondeur facile à consulter.  1.  Depuis l'écran d'accueil, sélectionnez Sondeur > Réglages du sondeur > ligne de profondeur > Afficher. 2.  Définissez la profondeur de la ligne de référence : •  Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel. •  Sur le traceur GPSMAP série 5000, touchez la ligne et faites-la glisser. Affichage A-Scope A-Scope est un flasheur vertical situé le long du bord droit de l'écran qui affiche instantanément, sur une échelle, la distance par  aux cibles.  Depuis l'écran d'accueil, sélectionnez Sondeur > Réglages du sondeur > A-Scope > Activé. Définition de la fréquence de progression de l'image du sondeur Le paramètre d'avance d'image permet à l'image du sondeur d'avancer plus rapidement en affichant plusieurs colonnes de données ...

  • Page 96: Affichage Et Configuration De La Whiteline

    •  Sélectionnez 200 kHz pour afficher les données d'un signal 200 kHz du sondeur. Cela est principalement utile pour les  hauts-fonds et les voies navigables intérieures. •  Sélectionnez 50 kHz pour afficher les données d'un signal 50 kHz du sondeur. Cela est principalement utile pour les eaux  plus profondes. •  Sélectionnez Double pour afficher à la fois les données 200 kHz et 50 kHz. Réglage de la portée de l'échelle de profondeur Vous pouvez régler la portée de l'échelle de profondeur qui apparaît sur le bord droit de l'écran. 1.  Depuis l'écran d'accueil, sélectionnez Sondeur. 2.  Sélectionnez une vue du sondeur. 3.  Sélectionnez Menu > Portée. 4.  Effectuez l'une des actions suivantes : •  Sélectionnez Auto pour permettre au traceur de régler automatiquement l'échelle de profondeur. •  Sélectionnez Haut ou Bas pour augmenter ou réduire manuellement l'échelle de profondeur. 5.  Sélectionnez Terminé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 97: Alarmes Du Sondeur

    Réglage du décalage de quille Le décalage de quille compense les données de surface en fonction de la profondeur de la quille. Ainsi, il est possible de mesurer  la profondeur à partir du bas de la quille et non à partir de l'emplacement de la sonde. Saisissez un nombre positif pour le décalage  de la quille. Vous pouvez saisir un nombre négatif pour compenser les nombreux mètres d'eau déplacés par un grand bateau. 1.  Choisissez une action, en fonction de l'emplacement de la sonde : •  Si la sonde est installée sur la ligne de flottaison  , mesurez la distance entre l'emplacement de la sonde et la quille du  ➊ bateau. Entrez cette valeur à l'étape 3 sous la forme d'un nombre positif. •  Si la sonde est installée en bas de la quille  , mesurez la distance entre la sonde et la ligne de flottaison. Entrez cette  ➋ valeur à l'étape 3 sous la forme d'un nombre négatif. ➊ ➋ Décalage de quille 2.  Depuis l'écran d'accueil, sélectionnez Configurer > Mon bateau > Décalage de quille. 3.  Entrez la distance mesurée à l'étape 1. Veillez à saisir un nombre positif ou négatif selon l'emplacement de la sonde. 4.  Sélectionnez Terminé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 98: Définition Du Décalage De Température De L'eau

    Définition du décalage de température de l'eau Vous devez disposer d'un capteur de température de l'eau NMEA 0183 ou d'une sonde indiquant la température pour mesurer la  température de l'eau. Le décalage de température compense les données d'un capteur de température.  1.  Mesurez la température de l'eau à l'aide du capteur de température ou de la sonde indiquant la température qui se connecte au  traceur. 2.  Mesurez la température de l'eau à l'aide d'un autre capteur de température ou thermomètre dont la précision est avérée. 3.  Soustrayez la température de l'eau mesurée à l'étape 1 de celle mesurée à   l'étape 2.  Vous obtenez ainsi le décalage de température. Entrez cette valeur à l'étape 5 sous la forme d'un nombre positif si le capteur  connecté au traceur indique que la température de l'eau est plus froide qu'en réalité. Entrez cette valeur à l'étape 5 sous la  forme d'un nombre négatif si le capteur connecté au traceur indique que la température de l'eau est plus chaude qu'en réalité. 4.  Depuis l'écran d'accueil, sélectionnez Configurer > Mon bateau > Décalage de température. 5.  Entrez le décalage de température calculé à l'étape 3 : •  Sur le traceur GPSMAP série 4000, utilisez le pavé directionnel ou le pavé numérique pour entrer le décalage de  température.  •  Sur le traceur GPSMAP série 5000, utilisez le clavier virtuel pour entrer le décalage de température. 6.  Sélectionnez Terminé. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 99: Appel Sélectif Numérique

    (page 96). Le traceur permet de configurer et d'envoyer × rapidement des informations relatives aux appels individuels standard vers votre radio VHF Garmin (page 98). Lorsque vous lancez un appel de détresse × Homme à la mer depuis votre radio, l'écran Homme à...

  • Page 100: Appels De Détresse Entrants

    Appels de détresse Homme à la mer émis depuis le traceur Lorsque votre traceur Garmin est connecté à une radio Garmin compatible NMEA 2000 et que vous activez la navigation vers  la position d'un homme à la mer, la radio affiche la page Appel de détresse afin que vous puissiez rapidement lancer un appel de  détresse Homme à la mer. Appuyez sur le bouton DiSTRESS (DETRESSE) de la radio et maintenez-le enfoncé pendant au moins trois secondes pour  émettre l'appel de détresse. Pour de plus amples informations sur l'émission d'appels de détresse depuis votre radio, consultez le Manuel d'utilisation de la  radio VHF Garmin. Vous pouvez marquer un point MOB et naviguer jusqu'à ce point (page 33). Suivi de position Lorsque vous connectez votre traceur Garmin à une radio VHF via un réseau NMEA 0183, vous pouvez suivre les navires qui  émettent des rapports de position. Cette fonction est également disponible pour le réseau NMEA 2000, à la condition que le navire  émette les données PGN appropriées (PGN 129808 ; Données d'appel ASN). Tous les rapports de position reçus sont enregistrés dans la liste ASN (page 95). Affichage d'un rapport de position 1.  Depuis l'écran d'accueil, sélectionnez informations > liste ASn. 2.  Sélectionnez un rapport de position. 3.  Sélectionnez Examen. 4.  Sélectionnez Page suivante ou Page précédente pour afficher les informations du rapport de position ou une carte de  navigation indiquant l'emplacement. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 101: Appel D'un Navire Suivi

    Pistes de navire sur la carte de navigation Vous pouvez afficher les sillages de tous les navires suivis sur la carte de navigation, la carte de pêche, la carte Mariner's Eye 3D  et le recouvrement radar. Par défaut, un point noir   apparaît pour chaque position précédemment signalée d'un navire suivi et  ➊ un drapeau bleu   indique la dernière position signalée du navire. Une ligne noire   indiquant l'itinéraire parcouru par le navire  ➋ ➌ s'affiche également.  Vous devez activer la fonction Sillages ASN pour afficher le sillage des navires suivis (page 98). REMARquE : la carte Mariner's Eye 3D est disponible si vous utilisez une carte de données BlueChart g2 Vision. La carte de  pêche est disponible si vous utilisez une carte de données BlueChart g2 Vision ou BlueChart g2, ou si votre carte intégrée prend en  charge les cartes de pêche. ➋ ➊ ➌ Sillage de navire sur la carte de navigation Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 102: Appels Individuels Normaux

    Emission d'un appel individuel normal vers une cible AIS Lorsque vous connectez votre traceur Garmin à une radio VHF compatible Garmin NMEA 2000, vous pouvez utiliser l'interface  du traceur pour établir un appel individuel normal vers une cible AIS. Avant d'émettre l'appel, vous pouvez sélectionner un canal  ASN autre que le canal 72, configuré par défaut (page 98). 1.  Depuis l'écran d'accueil, sélectionnez Cartes. 2.  Sélectionnez une carte ou une vue 3D. 3.  Effectuez l'une des actions suivantes : •  Sur le traceur GPSMAP série 4000, sélectionnez une cible AIS   à l'aide du pavé directionnel. •  Sur le traceur GPSMAP série 5000, touchez une cible AIS  . 4.  Sélectionnez navire AiS > Appel par radio > Envoyer. Le traceur envoie les informations de l'appel à la radio. 5.  Sur votre radio VHF Garmin, sélectionnez Appeler. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 103: Annexes

    Précision < 10 m (33 pieds) 95 % en utilisation normale DGPS 3 à 5 m (10 à 16 pieds) 95 % en utilisation normale (précision WAAS/EGNOS) Vitesse 0,05 m/s à l'état stable Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 104: Alimentation

    REMARquE : pour effectuer des captures d'écran sur un GPSMAP 5008, 5208, 5012, 5212, 5015 ou 5215, vous devez utiliser la  télécommande RF sans fil Garmin en option. Vous pouvez capturer dans un fichier bitmap (.BMP) n'importe quelle image affichée sur l'écran de votre traceur, puis transférer le  fichier sur votre ordinateur. Procédure de capture d'écran 1.  Insérez une carte mémoire dans le lecteur de carte de données situé à l'avant du traceur.  2.  Sélectionnez Configurer > Système > Bip/écran > Capture d'écran > Activé. 3.  Accédez à l'écran dont vous souhaitez réaliser une capture. 4.  Prenez une capture d'écran : •  Sur le traceur GPSMAP série 4000, appuyez sur le bouton HoME pendant au moins six secondes. •  Sur le traceur GPSMAP série 5000, appuyez sur le bouton HoME de la télécommande RF sans fil Garmin pendant au  moins six secondes. La fenêtre Capture d'écran effectuée s'affiche. 5.  Sélectionnez oK. Copie de captures d'écran sur un ordinateur 1.  Retirez la carte mémoire du traceur et insérez-la dans un lecteur de carte de données connecté à un ordinateur. 2.  Effectuez l'une des actions suivantes : •  Sous Windows , cliquez sur Démarrer > Poste de travail > Périphérique de stockage numérique sécurisé > ...

  • Page 105: Informations Système

    Déconnexion d'un périphérique sans fil 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Communications > Accessoires sans fil. 2.  Sélectionnez un périphérique sans fil. 3.  Sélectionnez Se déconnecter. Réseau Garmin Marine Network Le réseau Garmin Marine Network permet de partager des données provenant des périphériques Garmin avec des traceurs Garmin  de façon aisée et rapide. Vous pouvez ainsi connecter un traceur GPSMAP séries 4000/5000 à un réseau Garmin Marine Network,  afin de partager des données avec d'autres périphériques ou traceurs compatibles ou de recevoir des données de ces derniers. Transfert de données sur le réseau Garmin Marine Network Reportez-vous à la section « Gestion des données du traceur » (page 60). Configuration des périphériques en réseau Reportez-vous à la section « Configuration des périphériques en réseau » (page 62). Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 106: Nmea 0183 Et Nmea 2000

    NMEA 0183 et NMEA 2000 Un traceur GPSMAP séries 4000/5000 peut accepter des données de périphériques compatibles NMEA 0183 et de certains  périphériques compatibles NMEA 2000 connectés au réseau NMEA 2000 de votre bateau. NMEA 0183 Le câble de données NMEA 0183 fourni avec les traceurs GPSMAP séries 4000/5000 prend en charge la norme NMEA 0183  et permet de connecter différents périphériques NMEA 0183, tels que les radios VHF, les instruments NMEA, les pilotes  automatiques et les capteurs de vent ou de cap. Les traceurs GPSMAP séries 4000/5000 peuvent recevoir des données de quatre périphériques compatibles NMEA 0183  maximum et envoyer des données GPS à six périphériques compatibles NMEA 0183 maximum. Pour connecter un traceur GPSMAP séries 4000/5000 à des périphériques compatibles NMEA 0183 en option, reportez-vous aux  Instructions d'installation des GPSMAP séries 4000/5000. Expressions NMEA 0183 approuvées GPAPB, GPBOD, GPBWC, GPGGA, GPGLL, GPGSA, GPGSV, GPRMB, GPRMC, GPRTE, GPVTG, GPWPL, GPXTE ; et  expressions Garmin : PGRME, PGRMM et PGRMZ. Ce traceur prend également en charge l'expression WPL ASN ; l'entrée NMEA 0183 du sondeur prend en charge les expressions  DPT (profondeur) ou DBT, MTW (température de l'eau) et VHW (température de l'eau, vitesse et cap). Configuration des expressions de sortie NMEA 0183 Vous pouvez configurer la façon dont le traceur affiche les expressions de sortie NMEA 0183. 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Communications > Configuration nMEA 0183 > Expressions de sortie.
  • Page 107 NMEA 2000 Les traceurs GPSMAP séries 4000/5000 sont certifiés NMEA 2000 et peuvent recevoir des données provenant d'un réseau  NMEA 2000 installé sur le bateau pour présenter des informations spécifiques comme la profondeur, la vitesse, la température de  l'eau, la vitesse et la direction du vent, ainsi que les données du moteur. Vous pouvez également nommer vos moteurs et réservoirs afin de mieux identifier leur emplacement sur le bateau. Pour connecter un traceur GPSMAP séries 4000/5000 à un réseau NMEA 2000 existant et afficher une liste des numéros PGN  NMEA 2000 pris en charge, reportez-vous aux Instructions d'installation des GPSMAP séries 4000/5000. Affichage d'une liste des périphériques en réseau NMEA 2000 Vous pouvez afficher les périphériques connectés au réseau NMEA 2000. 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Communications > Configuration nMEA 2000 > liste des appareils. 2.  Sélectionnez un périphérique pour obtenir la liste des options. Attribution d'un numéro à un moteur Depuis l'écran d'accueil, sélectionnez Configurer > Communications > Configuration nMEA 2000 > nommer appareils > ...
  • Page 108 3.  Sélectionnez Modifier la source. 4.  Sélectionnez une source de données. Transmission des données NMEA 0183 via un réseau NMEA 2000 Vous pouvez activer, configurer ou désactiver une dérivation de sortie. La dérivation de sortie se produit lorsqu'un traceur capte  les données NMEA 0183 reçues depuis n'importe quelle source, les convertit en données NMEA 2000, puis les transmet via le bus  NMEA 2000. 1.  Depuis l'écran d'accueil, sélectionnez Configurer > Communications > Configuration nMEA 2000 > Dérivation de sortie. 2.  Effectuez l'une des actions suivantes : •  Sélectionnez Activé pour activer la dérivation de sortie depuis le traceur. •  Sélectionnez Auto pour permettre aux traceurs du réseau NMEA 2000 de déterminer entre eux le traceur qui exécutera  cette fonction. Seul un traceur du réseau NMEA 2000 peut dériver les données NMEA 0183 via le bus NMEA 2000 à la  fois.  Tous les appareils GPSMAP séries 4000/5000 sont certifiés NMEA 2000. Manuel d'utilisation du GPSMAP série 4000/5000 ®...

  • Page 109: Enregistrement De L'appareil

    Annexes Enregistrement de l'appareil Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne. 1.  Visitez le site Web my.garmin.com.  2.  Conservez en lieu sûr l'original de la facture ou une photocopie. Contacter le service d'assistance produit de Garmin Contactez le service d'assistance produit de Garmin pour toute question concernant ce produit.  •  Aux Etats-Unis, rendez-vous sur le site www.garmin.com/support ou contactez Garmin USA par téléphone, au (913) 397- 8200 ou au (800) 800-1020. •  Au Royaume-Uni, contactez Garmin (Europe) Ltd. par téléphone au 0808 2380000. •  En Europe, rendez-vous sur le site www.garmin.com/support, puis cliquez sur Contact Support (Contacter l'assistance) pour  obtenir l'assistance requise dans votre pays ou contactez Garmin (Europe) Ltd. par téléphone, au +44 (0) 870 8501241. Déclaration de conformité Par la présente, Garmin déclare que ce produit est conforme aux principales exigences et autres clauses pertinentes de la directive  européenne 1999/5/CE. Pour prendre connaissance de l'intégralité de la déclaration de conformité, rendez-vous  sur le site www8.garmin.com/compliance. Contrat de licence du logiciel EN UTILISANT CE TRACEUR, VOUS RECONNAISSEZ ETRE LIE PAR LES TERMES DU PRESENT  CONTRAT DE LICENCE DE LOGICIEL. LISEZ ATTENTIVEMENT CE CONTRAT DE LICENCE. Garmin Ltd. et ses filiales (« Garmin ») concèdent une licence limitée pour l'utilisation du logiciel intégré à ce périphérique (le ...

  • Page 110: Index

    AIS 58, 69 échelle de zoom 63 image satellite 11, 25 cap prévu 70, 84 écran d’accueil 4 informations sur les objets 8, 9 MARPA 58, 69 écran tactile 100 ligne de foi 11 sillages 58, 70, 84, 97 effet mer 75, 78 MARPA 18 émission calculée 66 navigation 6 émission radar 63 barre de données de carburant 57, 81 orientation de la carte 10 enregistrement du produit 105 barre de données de croisière 56, 80 panoramique 6 barre de données de mètre ruban 58, 82 planisphère 11 barre de données de navigation 56 Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 111 Couleur, mode 3 Où aller ? 31 minimum nominal 47 couleurs danger 22 position actuelle 34 mode Croisière 64 décalage de quille 93 radar 72 mode Double portée 66 décalage de température 94 suppression 36 mode Offshore 65 dérivation de sortie 104 type d’étiquette 52 mode Port 65 dérive mouillage 59 waypoints 35 détails 11, 17, 70, 84, 85 Itinéraire vers 31, 39 distance du littoral 53 eau profonde 93 effet mer 77 Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 112 émission 63 vitesse de défilement 90 système géodésique 54 émission calculée 66 Whiteline 92 taille aides à la navigation 85 ligne de foi 82 source de données préférée 104 taille de l’antenne 83 lignes de navigation 82 stations d’observation des courants température de l’eau 93 marqueurs de distance 82 à proximité 43 tension de l’appareil 60 mode Double portée 66 indicateurs 10, 26 total de carburant à bord 60 mode Offshore 65 rapports 43 transition changement de direction 52 mode Port 65 stations d’observation des marées type aides à la navigation 85 modes d’affichage 64 à proximité 42 type de carte 74 mode Sentinelle 66 indicateurs 10, 26 types de port 102 optimisation de l’affichage 74 suivi de position 96 Manuel d'utilisation du GPSMAP série 4000/5000 ®...
  • Page 113 Où aller ? 31 Recouvrement radar 84 suppression 38 tracés actifs effacement 38 enregistrement 37 retraçage 38 unités de mesure 55 variation magnétique 54 vent apparent 57, 81 vent réel 57, 81 version du fond de carte 3 version du logiciel 3 VHF, radio appel d’une cible AIS 98 appels de détresse 96 appels individuels normaux 98 canal ASN 98 vidéo affichage 50 configuration 50 source 50 VMG vent 58 VMG waypoint 58 affichage 70 mesure 71 réglage 71 vue fréquence partagée 89 vue zoom partagée 88 Manuel d'utilisation du GPSMAP série 4000/5000 ®...
