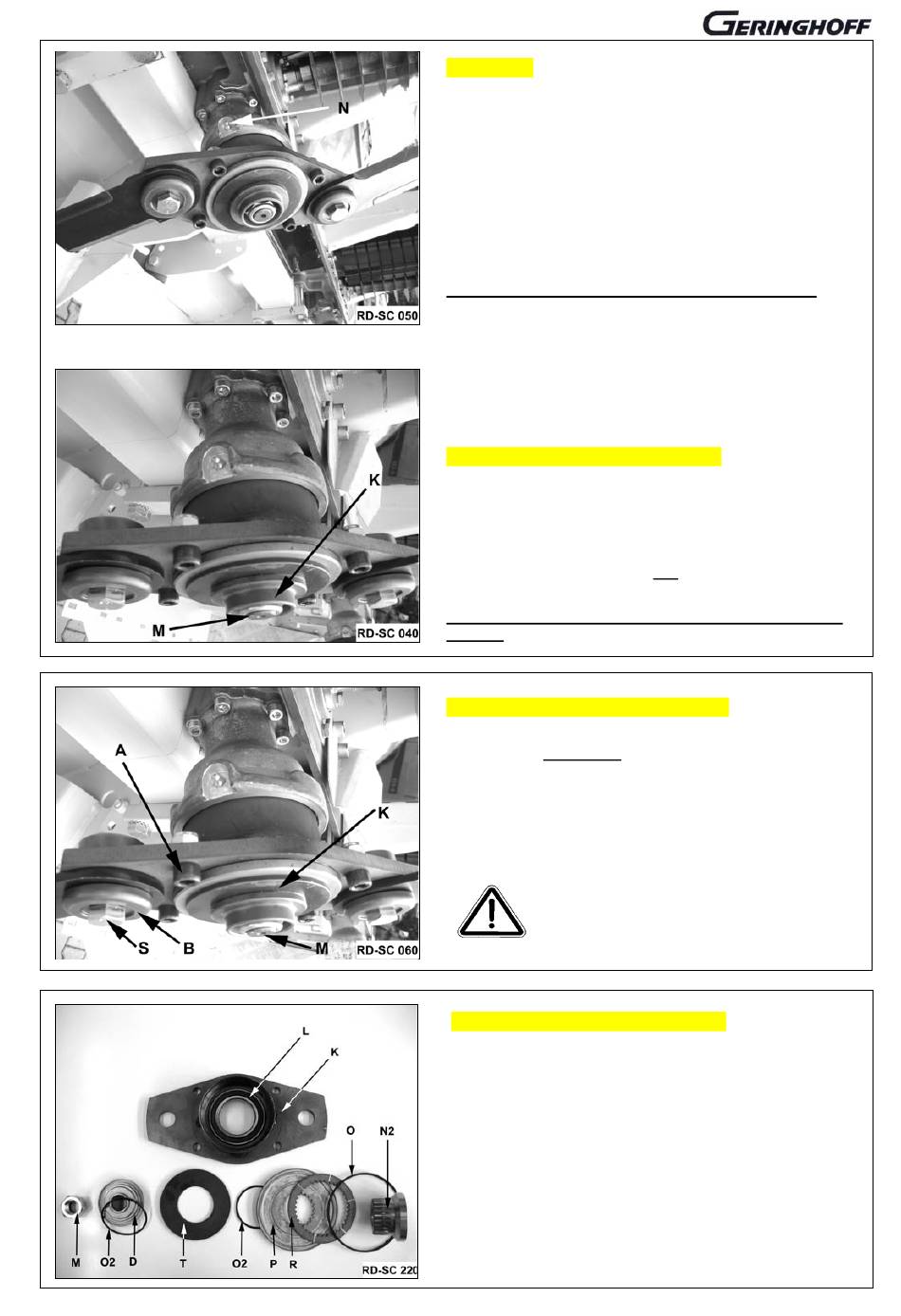

Hacheuse chaumes à coupe horizontale
Engrenage
En effet, l'engrenage à bain d'huile de l'élément cueilleur et
le logement de la hacheuse de chaumes forment un tout,
mais la lubrification est faite à part.
Quantité de remplissage de l'engrenage de l'élément cueil-
leur = 1,5 l d'huile à engrenages SAE 90. Le niveau d'huile
est sondé par la jauge de niveau sur la vis de remplissage
d'huile (
voyez page 09/560 du manuel d'emploi RD).
Le premier échange d'huile est à faire après 50 heures et
puis toutes les 500 heures.
Le niveau d'huile à contrôler à intervalles réguliers!
Le logement de la hacheuse est doté d'un graissage à vie et
sans entretien.
Le graisseur (N) ne sert qu'à alimenter la garniture en laby-
rinthe entre porte-lames et logement du palier en graisse de
roulement. Le graissage est à faire à intervalles d'environ
toutes les 15 heures (une fois par jour).
Accouplement à plaque de friction
Pour réduire le moment de démarrage et protéger contre les
endommagements causés par corps étrangers, le porte-lame
est doté d'un accouplement à plaque de friction (K).
L'écrou (M) monté au centre est à serrer à la valeur
T = 300-400 Nm. À cet effet, Il faut bloquer l'élément cueil-
leur respectif pour arriver bien la valeur requise.
On ne peut changer le couple de l'accouplement à glis-
sement.
Arrangement des lames hacheuses
En général, moyennant la douille (B), les lames hacheuses
sont à monter au-dessous du porte-lame.
La vis (S) est à serrer selon les instructions spécifiées dans
le manuel d'emploi RD sur la page 36 / 100.
Les vis de butée (A) servent à protéger l'accouplement à
glissement contre lames qui rejettent.
Pendant tous les travaux sur la machine,
le moteur à arrêter et la protection contre
l'abaissement à activer !
Accouplement à plaque de friction
Structure de l'accouplement à plaque de friction:
(M) Écrou de fixation
(D) Bague de serrage
(O2) Anneaux toriques
(T) Rondelle-ressort
(K) Porte-lames
Pour l'ordre du montage voyez page 14 / 220.
14/ 200
(P) Plaque de serrage
(R) Plaque de friction
(O) Anneau carré
(N2) Moyeu
(L) Palier
