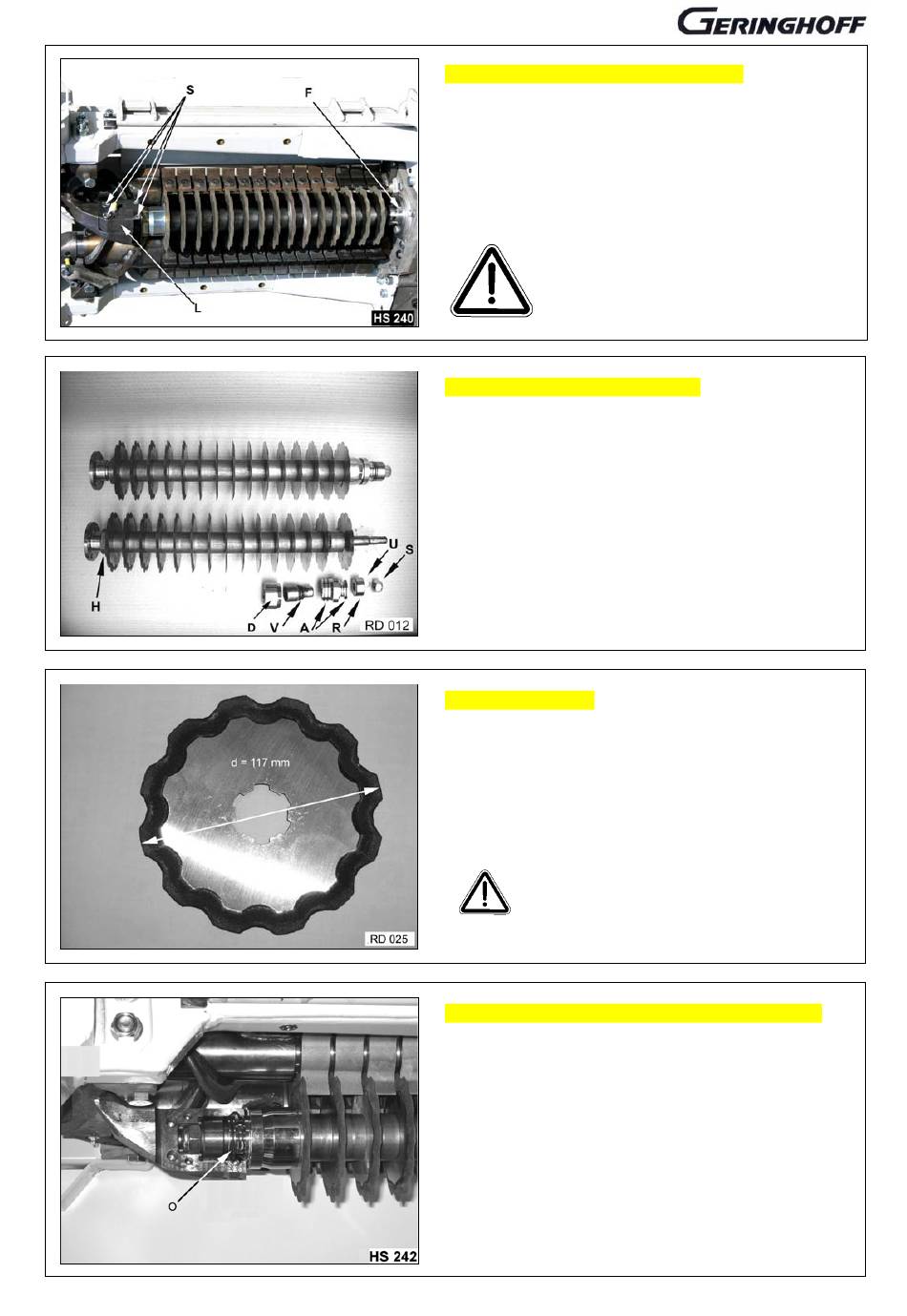

Rouleau avec disques porte-lames
Démonter l'arbre à disques à trancher
Démontez à demeure couteau spécial après l'enlèvement
des vis (S).
Enlevez les vis au flasque (F). Enlevez les vis an la coquille
de coussinet (L) et enlevez la coquille de coussinet.
Poussez l'arbre à disques à trancher du logement et de la
flasque à l'aide du levier de montage.
Arrêtez généralement le moteur de
diesel pour tous les travaux à la
machine et bloquez la tête contre un
abaissement non intentionnel!
Utilisez les gants protecteurs propres!
Echanger les disques à trancher
Enlevez l'écrou (S). Tirez la palier (D, V, A, R, U)
complètement.
Etirez les disques porte-lames de l'arbre avec un outil propre
Mit.
Montez les nouveaux disques porte-lames avec la graisse,
Contrôlez le logement et montez le roulement (R) avec le
côté ouvert en avant sans graisse.
Dévissez l'écrou (H) par un tour. Serrez l'écrou (S).
Serrez l'écrou (H) et bloquez le.
Réglez la position axiale des disques par les écrous (H + S)
envers les rainures.
Disques à trancher
Les 4 premiers disques à trancher sont soumis à des
charges les plus fortes. Les disques à remplacer au bon
temps pour éviter une usure forte des bords de travail du
rotor.
À partir d'un diamètre de 110 mm, il convient de
remplacer les disques porte-lames en question.
Utilisez les gants protecteurs
Montage de nouveau arbre à disques à trancher
Nettoyez les coquilles de coussinet.
Placez d'abord l'arbre à disques à trancher dans la bride de
la boîte de vitesse, puis insérez dans la moitié de la coquille
de coussinet.
Montez le couvercle de la coquille de coussinet sans blocage
et ensuite veillez au logement propre de l'anneau torique
d'étanchéité (O).
Utilisez la flasque seulement avec des vis d'arrêt originales
(M8 x 14 - 10.9).
Des vis plus longues détruisent l'engrenage.
Lubrifier soigneusement les paliers.
Contrôlez après une courte durée de marche.
14 / 040
