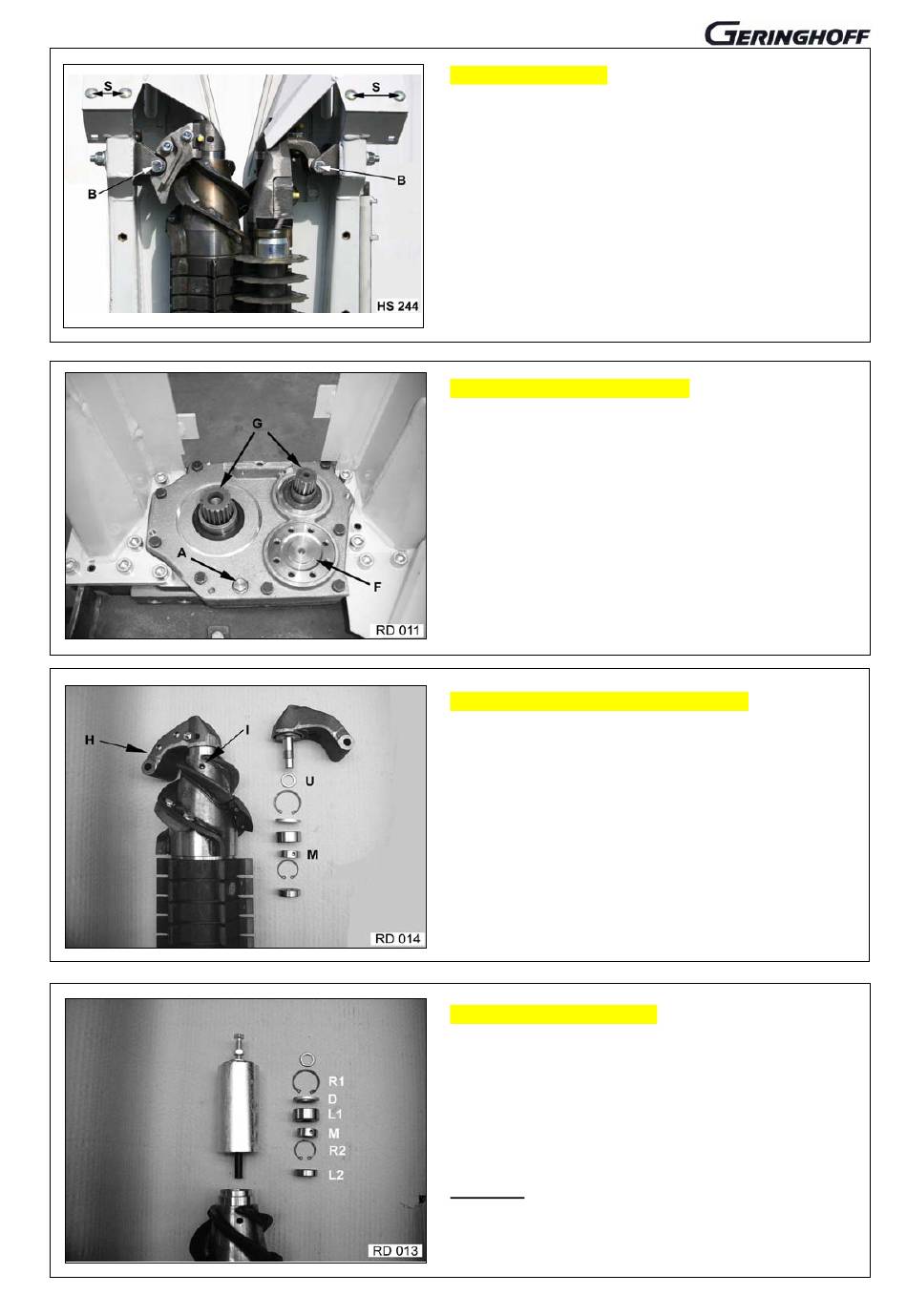

Rotors cueilleurs
Démonter les rotors
Enlevez les patins en dévissant les vis (S).
Démontez l'arbre à disques à trancher (voir p. 14 / 040).
Le cas échéant, le racleur du grand rotor à enlever (voir p.
14/000).
Enlevez les boulons (B).
Un levier de montage à placer entre rotor et engrenage et
rotor avec porte-paliers frontal à pousser en avant de
l'arbre. Pas endommager la boîte d'engrenage !
Remontage : L'arbre profilé de l'engrenage à graisser bien
et une denture uniforme des rotors à assurer.
Engrenage d'élément cueilleur
Vue sans rotors
Arbre de rotor (G)
Boulon d'écoulement d'huile (A)
Bride (F) pour arbre à disques à trancher
La commande à engrenage cylindrique est accessible sans
démontage de l'engrenage
Enlever le logement du palier du rotor
Enlevez la vis sans tête (I) SW 5.
Tournez le palier tel que la vis sans tête avec à six pans
creux SW3 devient visible dans le taraudage.
Dévissez la vis sans tête avec une clé à fourche SW3 par
un tour à gauche et enlevez la clé à fourche.
Tournez logement du palier par 180° jusqu'à ce le trou
dans l'anneau de serrage (M) devienne visible. Entrez le
mandrin dans le trou et bloquez ainsi l'anneau de serrage.
Dévisser le logement du palier avec le mandrin inséré à
gauche et tirez le quand l'anneau de serrage est libre.
Retirer les paliers du rotor
Enlever l'anneau de retenue (R1). A l'aide de l'outil spécial
Geringhoff n° de pièce de rechange 501165, sortir le palier
avant et la bague d'étanchéité.
Enlever l'anneau de retenue (R2) devant le palier arrière.
A l'aide de l'outil spécial, sortir le palier arrière.
Pour le remontage, procéder de la même façon dans l'ordre
inverse.
Attention !
Veiller absolument à monter l'anneau (D) avec l'encoche
de gros diamètre Ø vers l'extérieur et l'écrou spécial (M)
avec le téton dirigé vers le palier avant L1) !
14 / 060
