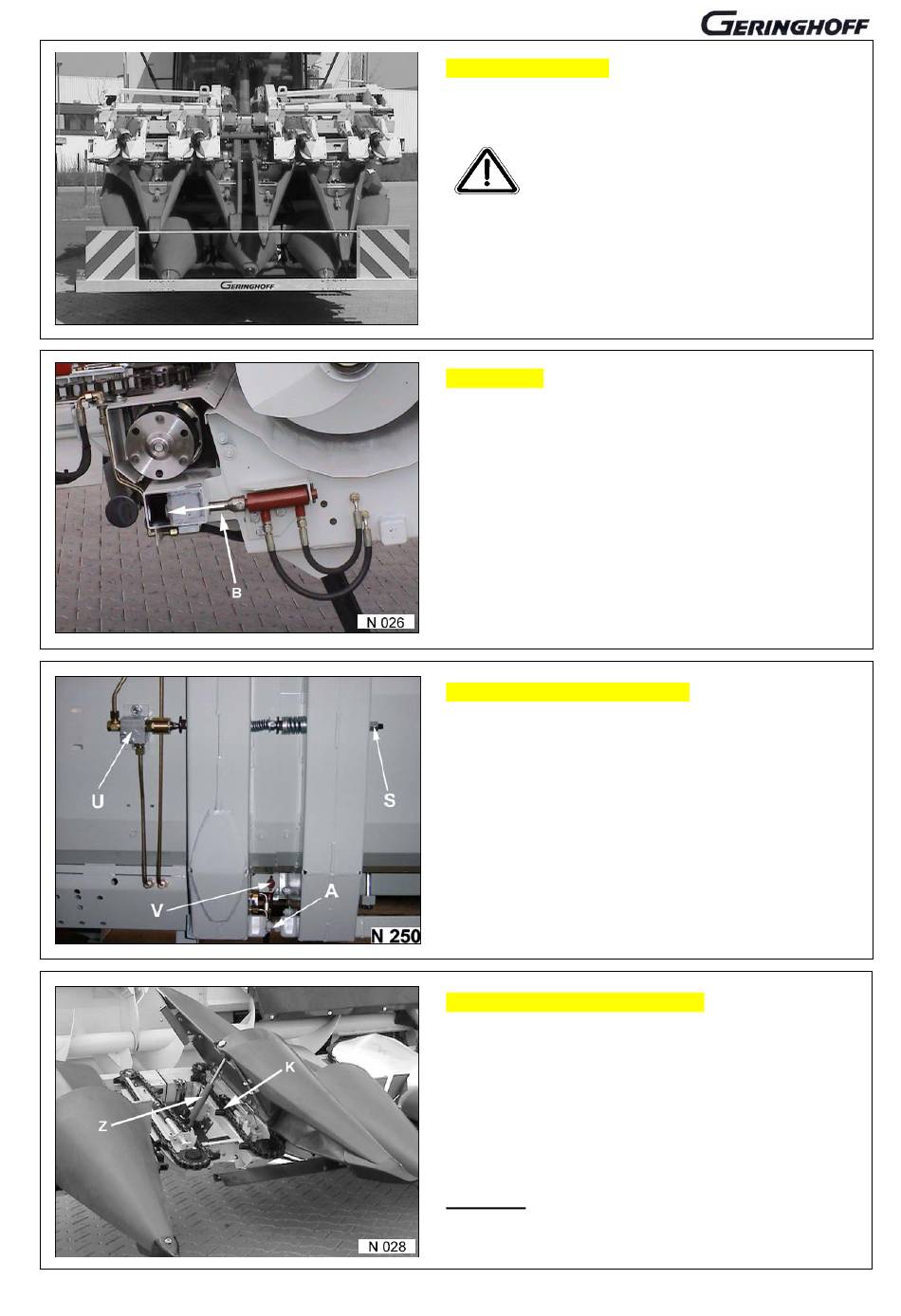

Fonctions hydrauliques des têtes de maïs repliables
Processus de pliage
de travail)
Actionnez le réglage horizontal du rabatteur de MB jusqu'à
ce que la a atteint la position de travail.
Evitez zone de danger!
Le séjour dans la zone de mouvement
de la tête est interdit!
Arrêtez l'actionnement de la vanne seulement quand les
capot sont fermés complètement depuis 10 secondes.
(protection par fonction de verrouillage).
Démarrez la machine en marche à vide, pour laisser
enclencher le coupleur de commande.
Verrouillage
Après l'ouverture complète de la tête dans la position de
travail, le verrouillage (B) est activé automatiquement.
Si la tête n'atteint pas complètement l'ouverture dans la
position de travail, cherchez la cause. (Voir aide lors d'un
fonctionnement défectueux, p. 10 / 900)
Des corps étrangers empêchent possiblement la fonction.
Le boulon (B) doit être sorti complètement en état
verrouillé.
Contrôlez coupleur de commande! Les cames du coupleur
sont commandées par ressort et s'échappent, si les cames
et l'ouverture du disque entraîneur ne sont pas en accord.
Vanne-pilote pour verrouillage
Le verrouillage (V) est commandé via la vanne-pilote (U) et
ne se ferme que lorsque le cueilleur a atteint la position de
travail effective.
Si malgré un contact précis au niveau des vis de butée (A),
le verrouillage ne se déclenche pas, ajuster, le cas
échéant, le déclenchement de la vanne-pilote (U) en
tournant légèrement à l'envers les écrous (S) !
Ne pas dérégler les vis de butée (A) au niveau du cadre
inférieur, car elles ont été ajustées correctement à l'usine.
Capots à fermeture automatique
Les capots (A) ferment seulement, si les boulons de
verrouillage sont sortis complètement.
Si les capots ne ferment pas, cherchez la cause.
L'ajustage à l'usine est contrôlé. Des corrections au
réglage ne sont pas requises normalement.
Le processus de pliage est fini seulement quand les capots
sont fermés complètement.
Attention!
Ne faite pas marcher la machine avec les capots ouverts.
Le cylindre hydraulique (Z) contact la chaîne cueilleuse.
09 / 240
(de position de transport dans position
