8 Inbetriebnahme (Fortsetzung)
Die in den u.a. Tabellen angegebenen Werte sind ungefähre Angaben für nominalen Verteilergasdruck zum eventuellen
Einstellen der Leistung des Heizsystems in Abhängigkeit von der jeweiligen Installation.
Sie können nicht dazu dienen, die genaue eingestellte Heizleistung zu errechnen.

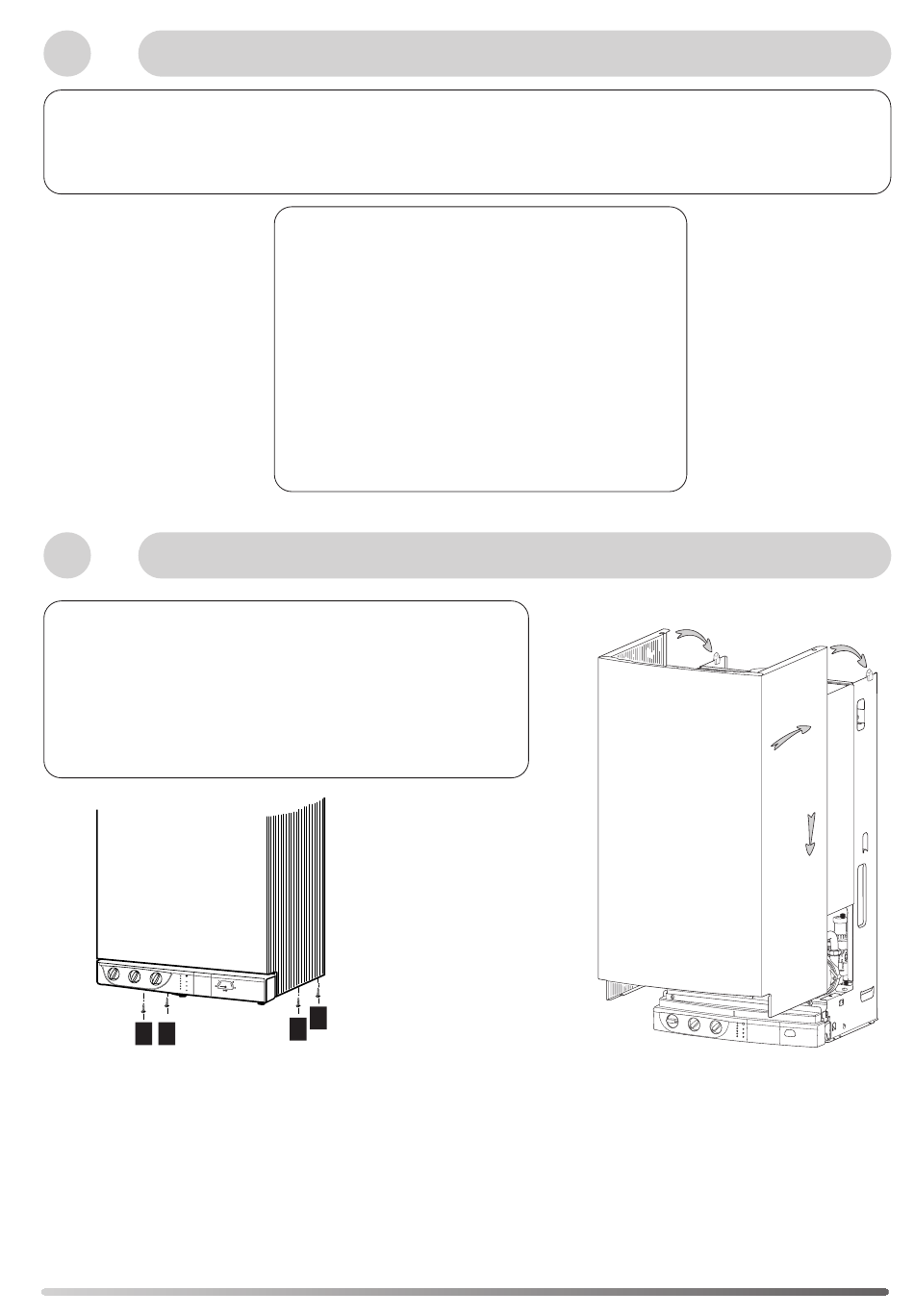

9 Anbringung der Verkleidung
Schutzhülle der Verkleidung abnehmen :
- verkleidung vorhalten (Abb. 20)
- die 2 seitlichen Einkerbungen in die Halterungen T am Chassis
einführen
- zentrierung und Lot kontrollieren
- die vier Befestigungsschrauben A unten an der Verkleidung
anziehen e (Abb. 19).
A A
Einstellung der Gasstärke am Brenner
Nectra comfort 2.24 CF
Gas : G20 G25
Nutzlei- Druck Druck
stung) ansatz ansatz
(kW) (mm CE) (mm CE)
7,8 9
10 18
12 27
16 50
20 79
24 114
A
A
Abb. 19
PROPAN BUTAN
Druck
ansatz
(mm CE) (mm CE)
15 32
28 57
42 83
76 149
119 232
170 333
Abb. 20
Druck
ansatz
25
44
64
115
178
256
T
1
2
T
9
