Inhoud
HANDLEIDING VOOR DE INSTALLATEUR
1- Beschrijving ..................................................................2
2- Afmetingen ...................................................................3
3- Hydraulische aansluitingen ...........................................3
4- Installatievoorwaarden ..................................................4
5- Montage kranenstel en bevestigingslippen ...................5
6- Plaatsing van de wandketel ..........................................5
7- Elektrische aansluitingen ..............................................6
8- Indienststelling ..............................................................7
9- Montage van de bekleding ...........................................9
10- Gasverandering ...........................................................10
11- Foutcodes - Overige informatie ...................................10
1 Beschrijving
2
7
13
12
Fig.1
17
16
15
Fig.2
Fig.3
2
HANDLEIDING VOOR DE INSTALLATEUR
K
1
14
3
4
5
6
29
11
8
10
18
28
19 20
HANDLEIDING VOOR DE GEBRUIKER
Blz
12- Bedieningsknoppen ...................................................11
13- Besturing ....................................................................12
14- Onderhoud .................................................................12
15- Beveiliging afvoer brandgassen .................................13
16- De waarborg ..............................................................13
17- Praktische raadgevingen ...........................................13
18- Werkingsincidenten ....................................................14
19- Technische kenmerken ..............................................15

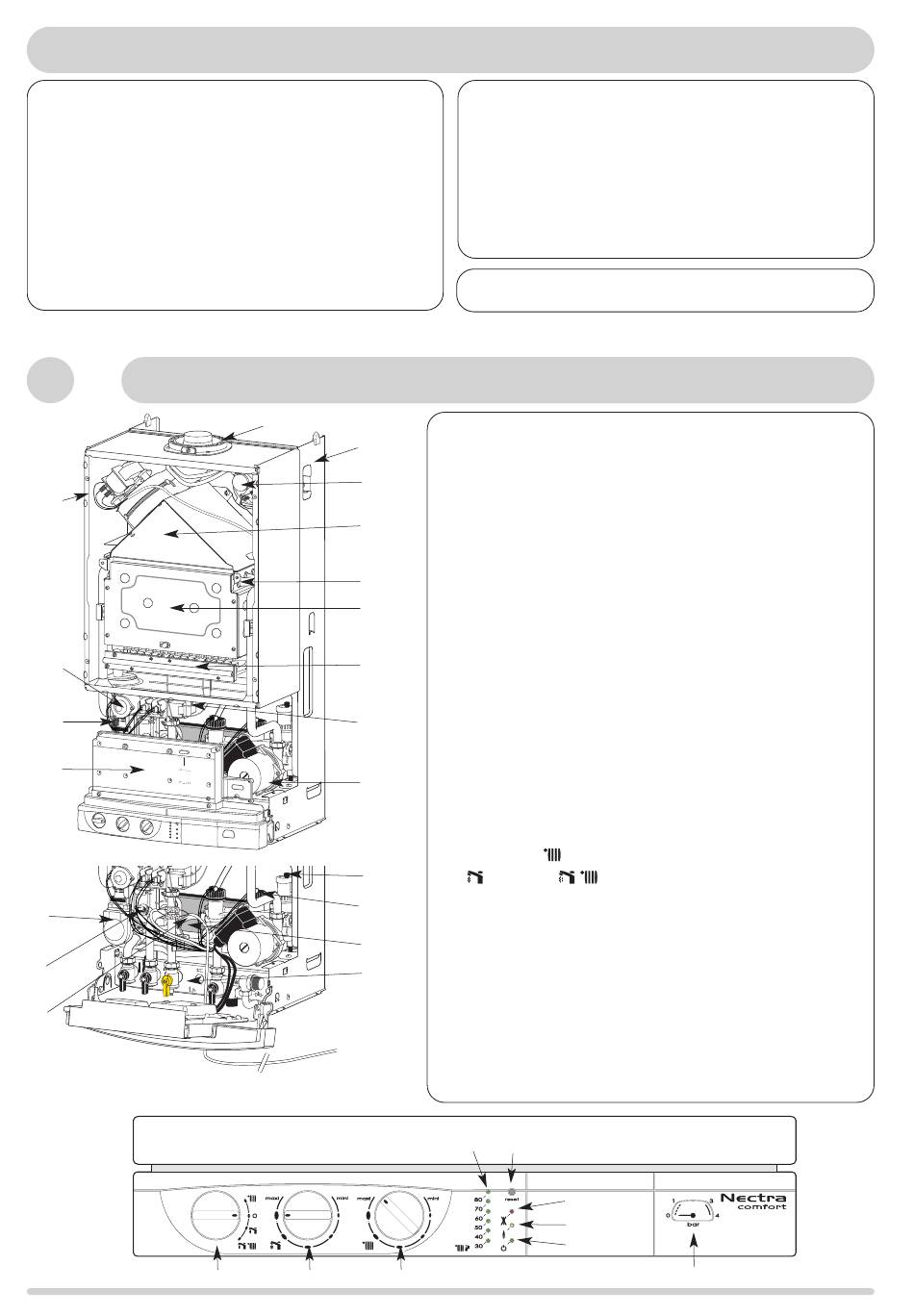

Deze installatie-en gebruikshandleiding is bedoeld voor
toestellen die in België en Luxemburg geïnstalleerd zijn
1.- freem in plaatstaa
2.- luchtdichte kast
3.- afzuigkap met 1-versnellingszuigventilator
4.- voornaamste wisselaar in koper
5.- verbrandingskamer
6.- multigasbrander in inoxydabel staal bevattende:
• een wegneembare spuitstukhouder uitgerust met
spuitstukken
• twee ontstekingselektroden
• een elektrode voor de vlamdetektie
7.- gasgedeelte bevattende :
• twee veiligheids-elektrokleppen
• een elektroklep voor de regeling
8.- automatische ontgasser
10.- debietschakelaar verwarming
11.- circulator
12.- elektronische doos
13.- oververhittingsbeveiliging
14.- drukregelaar voor controle van de afvoer van verbrandings-
producten
15.- bypas
16.- peilstift verwarming
17.- verdeelkraan
18.- shuntplaat
19. -schakelaar
:
ZOMER /
20.- regelknop temperatuur sanitair warm water
21.- regelknop temperatuur verwarming
22.- temperatuuraanwijzer verwarming en technische storingen
23.- groen lampje van de onder spanning stelling
24.- oranje lampje van de branderwerking
25.- rood lampje van in veiligheidsstelling
26.- drukknop voor heroplading
27.- manometer verwarmingskring
28.- kraanwerk
29.- ontsteker
K. - bevestiging van de afvoerkit (zie technisch boekje van de kit).
22 26
21
WAAKSTAND
ALLEEN VERWARMING /
O
WINTER
25
24
C
23
27
