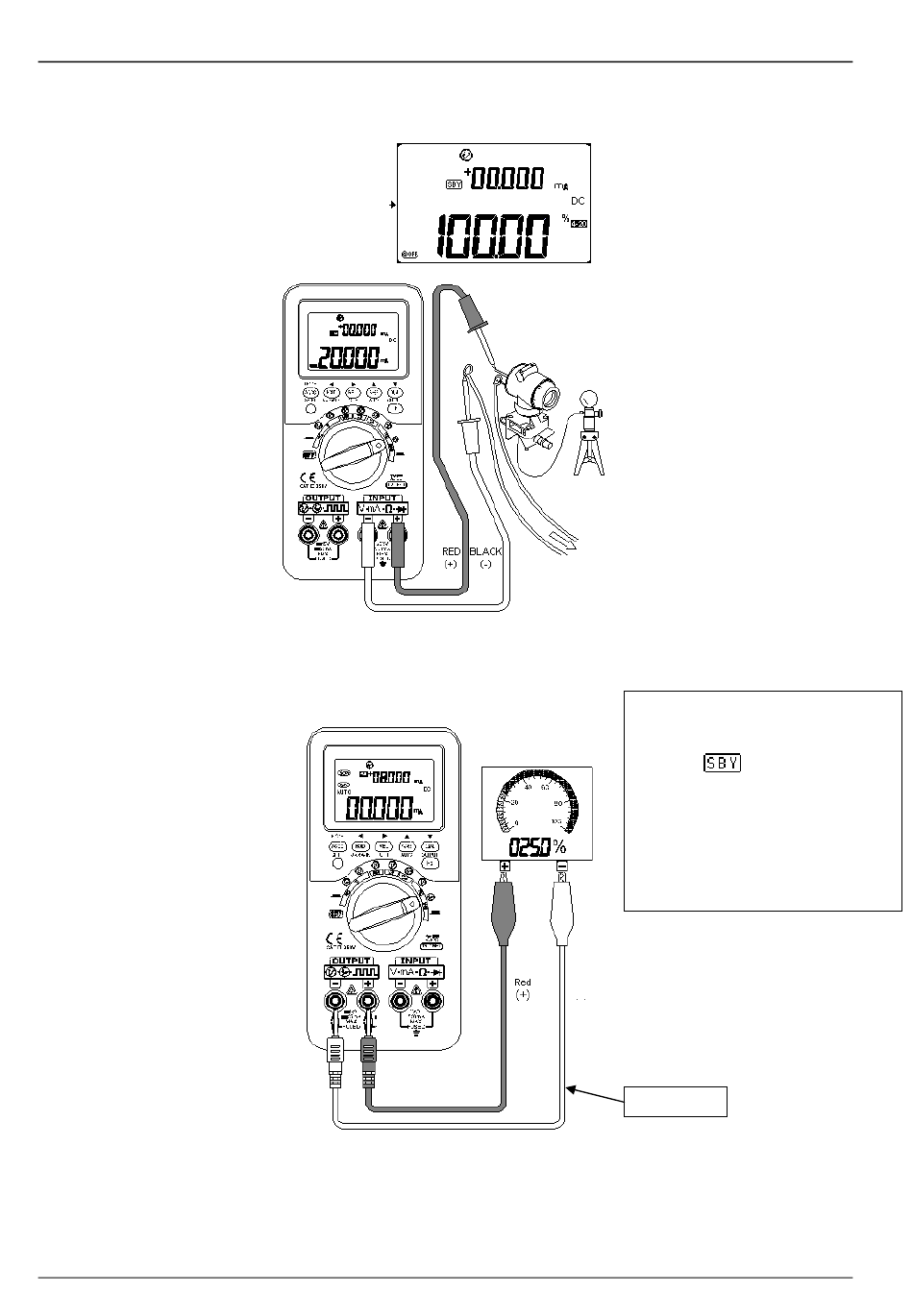

7.3. Mesure de boucle de courant
% de l'échelle de lecture
pour mesure 4-20 mA
1.
Commutateur en position mA
2.
Raccorder les cables de mesure en respectant les polarités
7.4. Générateur de courant
1.
Commutateur en position mA.
2.
Appuyer sur la touche SHIFT
Régler la valeur de courant avec les touches 5 6 et 34
3.
4.
Appuyer sur la touche OUTPUT pour envoyer le signal
Nota Les modes SCAN et RAMP peuvent aussi être configurés et utilisés (chapitre générateur de signal)
MANUEL D'UTILISATION
Transmetteur
Page 7-2
BOUCLE DE
COURANT
- Avant de débrancher ou
raccorder les bornes OUTPUT
s'assurer que l'affichage
indique
- Tourner le commutateur
uniquement lorsque la boucle
de courant est ouverte.
- En générateur de courant
toujours utiliser le câble jaune.
- Tension de la boucle 12 – 30
Volts
YELLOW (-)
Câble jaune
.
