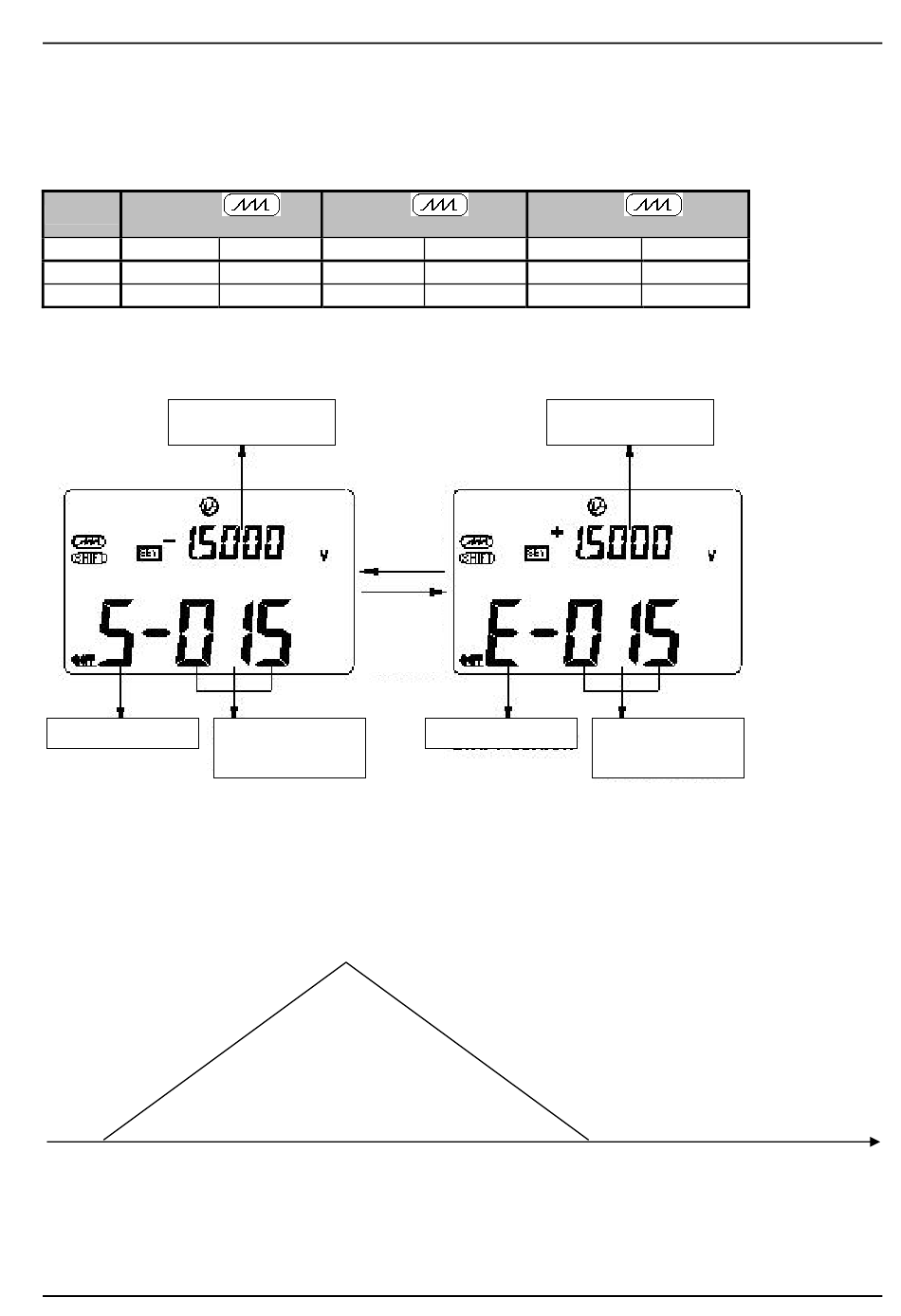

5.2.2. Configuration mémoire mode RAMP
Le tableau suivant indique le contenu de la mémoire à l'origine
Mode
Position Amplitude
Début -1.5000 V
Fin +1.5000 V
1. Appuyer et maintenir la touche MODE 1s pour régler les valeurs du mode scan.
Amplitude départ
Position départ
2. Appuyer sur les touches 5 6 pour choisir position de départ (S) ou de fin(E).
3. Appuyer sur la touche MODE puis régler le nombre de pas avec les touches 5 6.
4. Appuyer sur la touche MODE pour régler l'amplitude du signal avec les touches 5 6. Les touches
34 permettent de positionner le curseur sur un digit ou le signe.
Nota Temps d'établissement d'un pas : 330 ms.
Toujours valider les réglages en appuyant sur la touche OUTPUT.
Intervalle = Ue – Us /N
N : nombre de pas de résolution de (S).
Amplitude
départ Us
Exemples Amplitude départ = +1V Amplitude de fin =+15V 500 pas Intervalle=(15-1)/500=0.028V
Amplitude départ = -15V Amplitude de fin =+15V 100 pas Intervalle=(15-(-15))/100=0.3V
MANUEL D'UTILISATION
± 1.5000 V
Résolution Amplitude
015 steps -15.000 V
015 steps +15.000 V
Touche
MODE
1 à 999 pas de
résolution
± 15.000 V
Résolution Amplitude
015 steps -25.000mA
015 steps +25.000mA
Position de fin
Amplitude
fin Ue
Intervalle = Ue – Us /N
N : nombre de pas de résolution de (E).
Page 5-3
± 25.000mA
Résolution
025 steps
025 steps
Amplitude de fin
1 à 999 pas de
résolution
