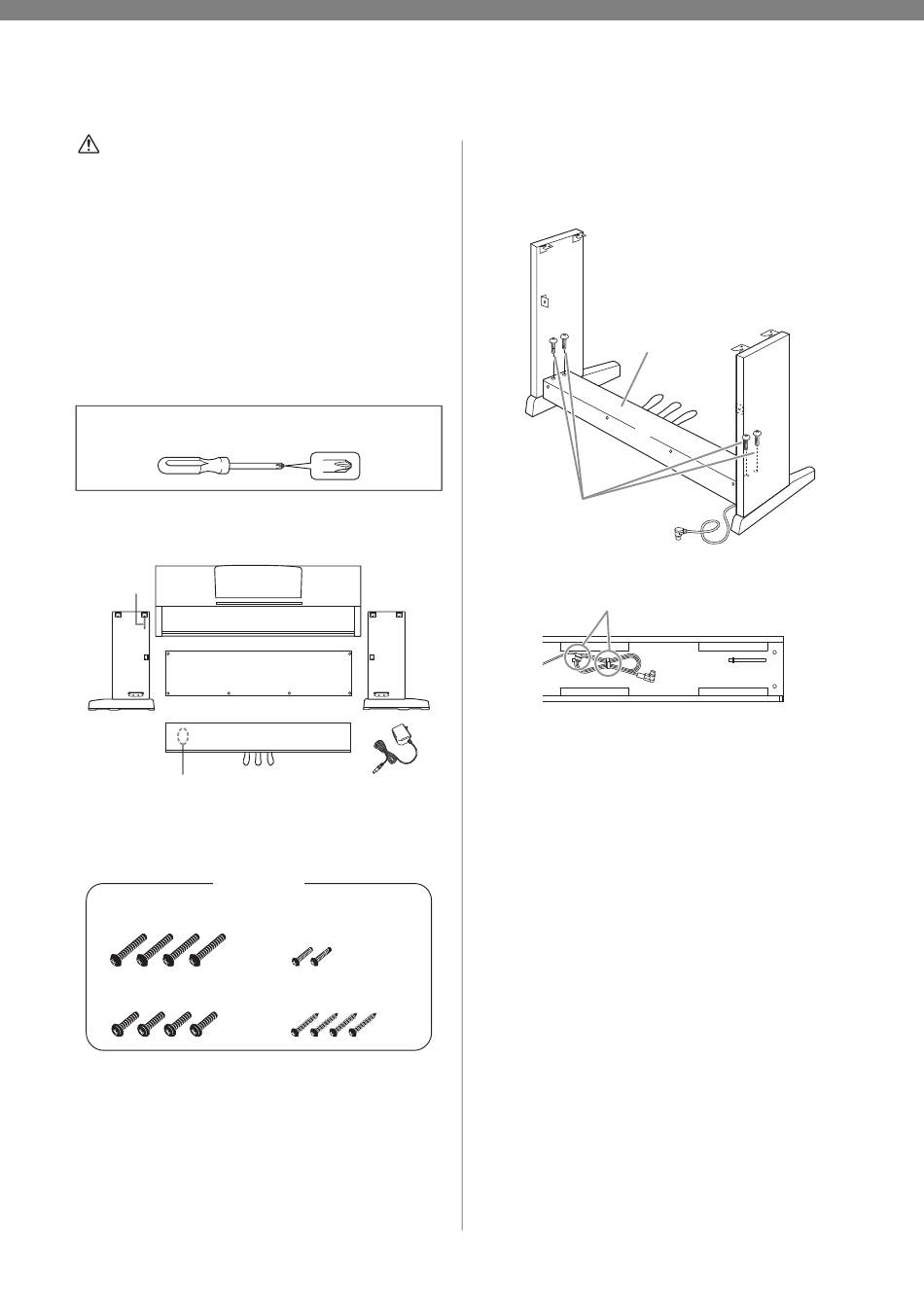

Support clavier

ATTENTION
• Veillez à ne pas intervertir les éléments et à les installer
selon l'orientation appropriée. Assemblez l'unité dans
l'ordre indiqué ci-dessous.
• Le montage doit être effectué par deux personnes au moins.
• Assemblez l'unité sur une surface dure, plane et
suffisamment spacieuse.
• Prenez soin d'utiliser exclusivement les vis fournies et
d'insérer les vis de la taille adéquate dans les trous
appropriés. L'utilisation de vis incorrectes risque
d'endommager le produit ou de provoquer son
dysfonctionnement.
• Après l'assemblage de l'unité, prenez soin d'en resserrer
toutes les vis.
• Pour démonter l'instrument, il suffit d'inverser l'ordre des
séquences de montage présenté ci-dessous.
Préparez un tournevis cruciforme (+) adapté à la taille des
vis.
Déballez tous les éléments et vérifiez qu'il n'en manque
aucun.
Support
de câble
D
Cordon de la pédale fourni à l'intérieur
* Il est possible que l'adaptateur ne soit pas inclus ou soit différent
de l'illustration ci-dessus, selon le pays où vous résidez. Veuillez
vérifier ce point avec votre distributeur Yamaha.
Jeu de vis
1
6 × 20 mm
4 vis longues
2
6 × 16 mm
4 vis courtes
22
YDP-103 Mode d'emploi
A
E
B
C
Adaptateur
secteur
3
4 × 12 mm
2 vis fines
4
4 × 20 mm
4 vis taraudeuses
1.
Après avoir déroulé le cordon de la
pédale sur C, attachez C à D et E,
puis resserrez les vis (1-3).
E
1 - 2
C
1 - 3
1-1
Détachez et déroulez le cordon de la pédale.
Détachez les deux cordons de vinyle.
1-2
Alignez D et E sur chaque extrémité de C.
1-3
Fixez D et E à C en serrant les vis longues
avec les doigts (6 × 20 mm).
1
2.
Fixez la partie B.
En fonction du modèle de piano numérique que vous
avez acheté, la couleur de la surface d'une des faces
de B peut être différente de l'autre face. Dans ce cas,
positionnez B pour que la face de la même couleur
que les éléments D et E soit tournée vers le musicien.
2-1
Placez la partie inférieure de B sur chacun
des pieds de D et E, puis fixez la partie
supérieure à D et E.
2-2
Fixez le haut de B à D et E en serrant les vis
fines à la main (4 × 12 mm).
3
2-3
Tout en appuyant sur la partie inférieure de
D et E depuis l'extérieur, fixez les
extrémités inférieures de B à l'aide de deux
vis taraudeuses
4
2-4
Insérez les deux autres vis taraudeuses
(4 × 20 mm) dans les deux autres orifices
pour fixer B.
D
1 - 1
C
(4 × 20 mm).

4
