Installation

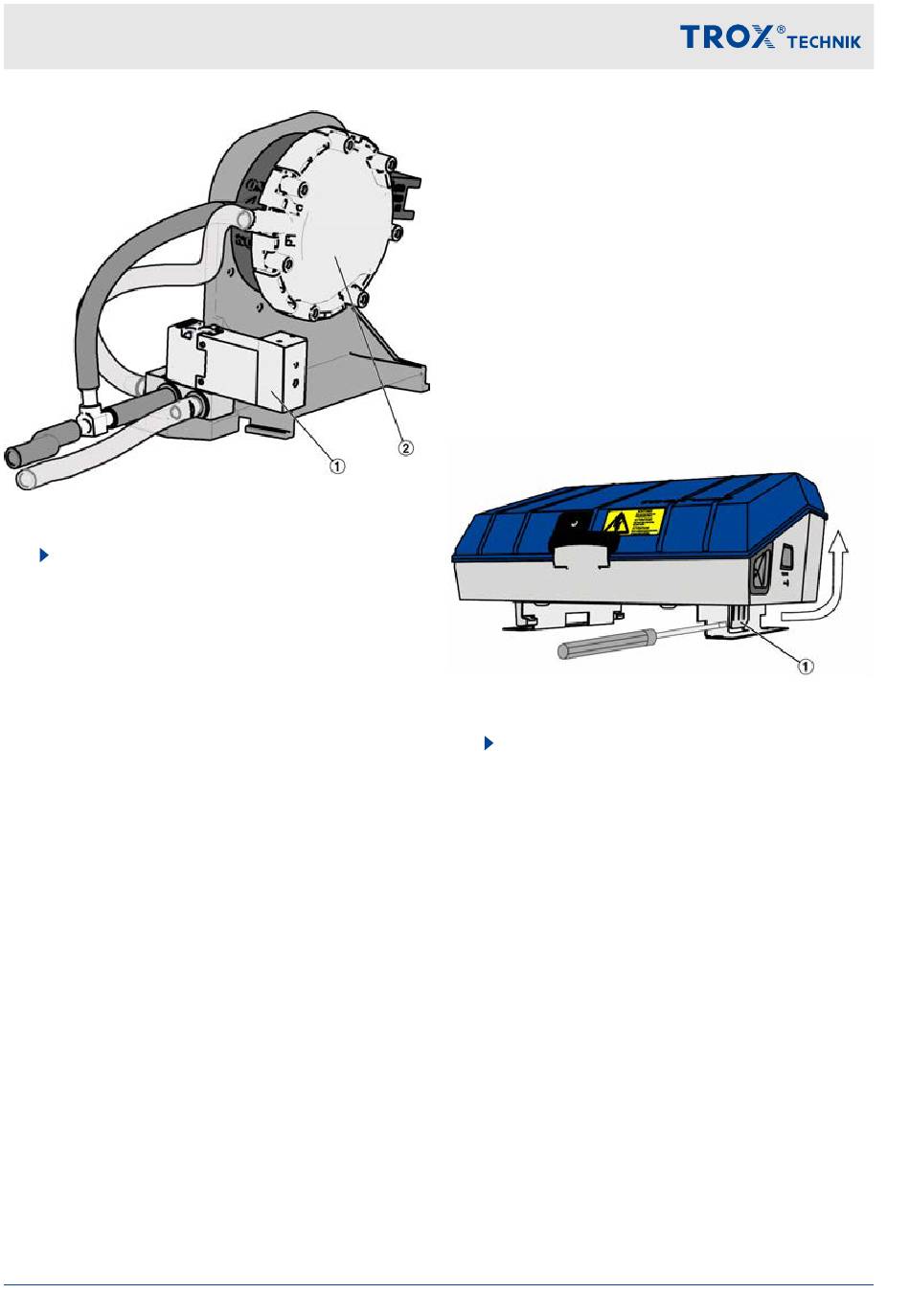

Fig. 7: Tubes
4.
Vérifiez toutes les connexions et assurez-
vous que les tubes et les fils du capteur sont
correctement connectés et n'ont pas été
pliés.
Raccordez les fils déconnectés à la carte de
circuit imprimé :
Électrovanne
(1)
Capteur de
pression à
membrane
(2)
Remplacer le tube détaché :
Tube bleu
tube transpa-
rent
20
Régulateur TROX UNIVERSAL pour unités terminales VAV TROX UNIVERSAL
- Raccordement
« électrovanne »
(Voir la Fig. 4/1)
- Raccordement au
« capteur »
(Voir la Fig. 4/2)
- Raccordement au –
(moins)
- Raccordement au + (plus)
Montage mural
Dans les espaces exigus, détacher le régulateur de
l'unité terminale VAV et le fixer sur le mur à côté de
l'unité terminale ou n'importe où à proximité ; pour
fixer le régulateur sur un mur, utiliser un support de
fixation (réf. E346GL3).
Ne pas rallonger le câble du servomoteur ni les
tubes de mesure.
Veiller à installer le régulateur conformément aux
indications de montage présentes sur l'autocollant
Ä 18.
Fig. 8: Débranchement du régulateur
1.
Utiliser un tournevis pour soulever la patte
(1) et lever le régulateur.
Dans certains cas, par ex. avec TVLK, le
régulateur est installé en usine sur l'unité
terminale sans support.
