Description du produit

5 Description du produit
Régulation de débit

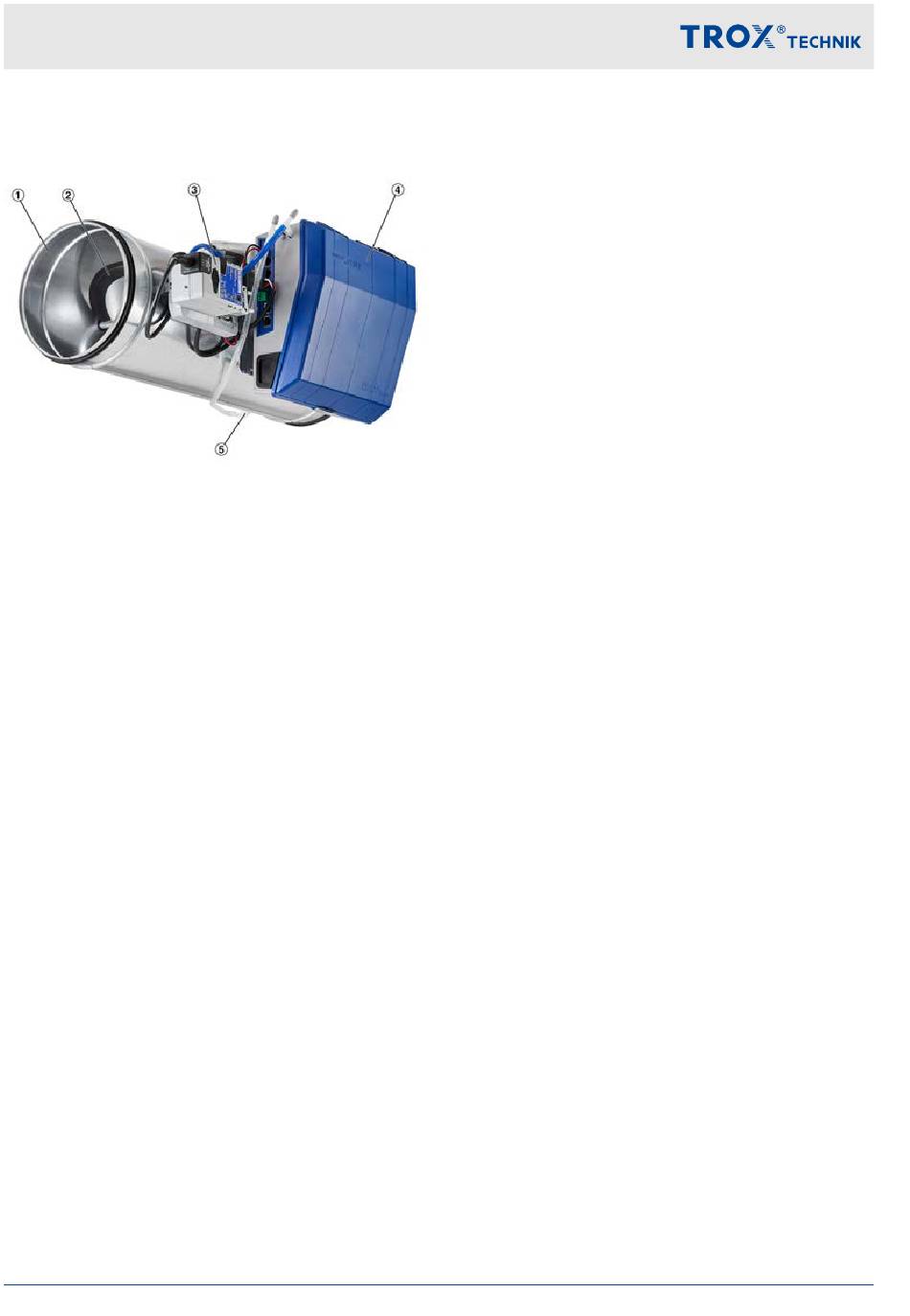

Fig. 2: Exemple
1 Unité terminale VAV, par ex. TVR
2 Clapet
3 Servomoteur
4 Régulateur électronique TROX UNIVERSEL
5 Sonde de pression différentielle (interne)
Le régulateur électronique est utilisé avec une unité
terminale d'air pour réguler les débits du soufflage
et de reprise d'air ou pour réguler la pression
ambiante ou la pression de gaine.
Le régulateur comprend un capteur de pression à
membrane qui transforme la pression différentielle
(pression effective) en signal électrique. Le régula-
teur compare la valeur réelle à la valeur de con-
signe et ajuste le signal de régulation du servomo-
teur en cas de différence entre les deux valeurs.
Surveillance du débit
Le régulateur surveille le débit. Si la valeur réelle
s'écarte de plus de 4 % (configurable) de la valeur
de consigne, un signal est émis :
Les LED rouges (sur les côtés opposés du

caisson du régulateur) clignotent en perma-
nence.
Le relais d'alarme du régulateur se déconnecte

(câble résistant).
Si nécessaire, signal d'alarme externe

Ä Signalisation externe de l'écart de la valeur
de consigne
12 Régulateur TROX UNIVERSAL pour unités terminales VAV TROX UNIVERSAL
Manomètre
La pression cible est surveillée par le régulateur, si
la valeur réelle diffère de l'écart de pression confi-
guré, le signal suivant est émis :
Les LED rouges (sur les côtés opposés du

caisson du régulateur) clignotent en perma-
nence.
Le relais d'alarme du régulateur se déconnecte

(câble résistant).
Si nécessaire, signal d'alarme externe

Ä Signalisation externe de l'écart de la valeur
de consigne

Surveillance de la fermeture

Le régulateur surveille la position du clapet ; si un
débit est détecté bien que le clapet soit en mode
fermeture (commande forcée), une alarme est
émise :
Les LED rouges (sur les côtés opposés du

caisson du régulateur) clignotent en perma-
nence.
Le relais d'alarme du régulateur se déconnecte

(câble résistant).
Si nécessaire, signal d'alarme externe

Ä Signalisation externe de l'écart de la valeur
de consigne
