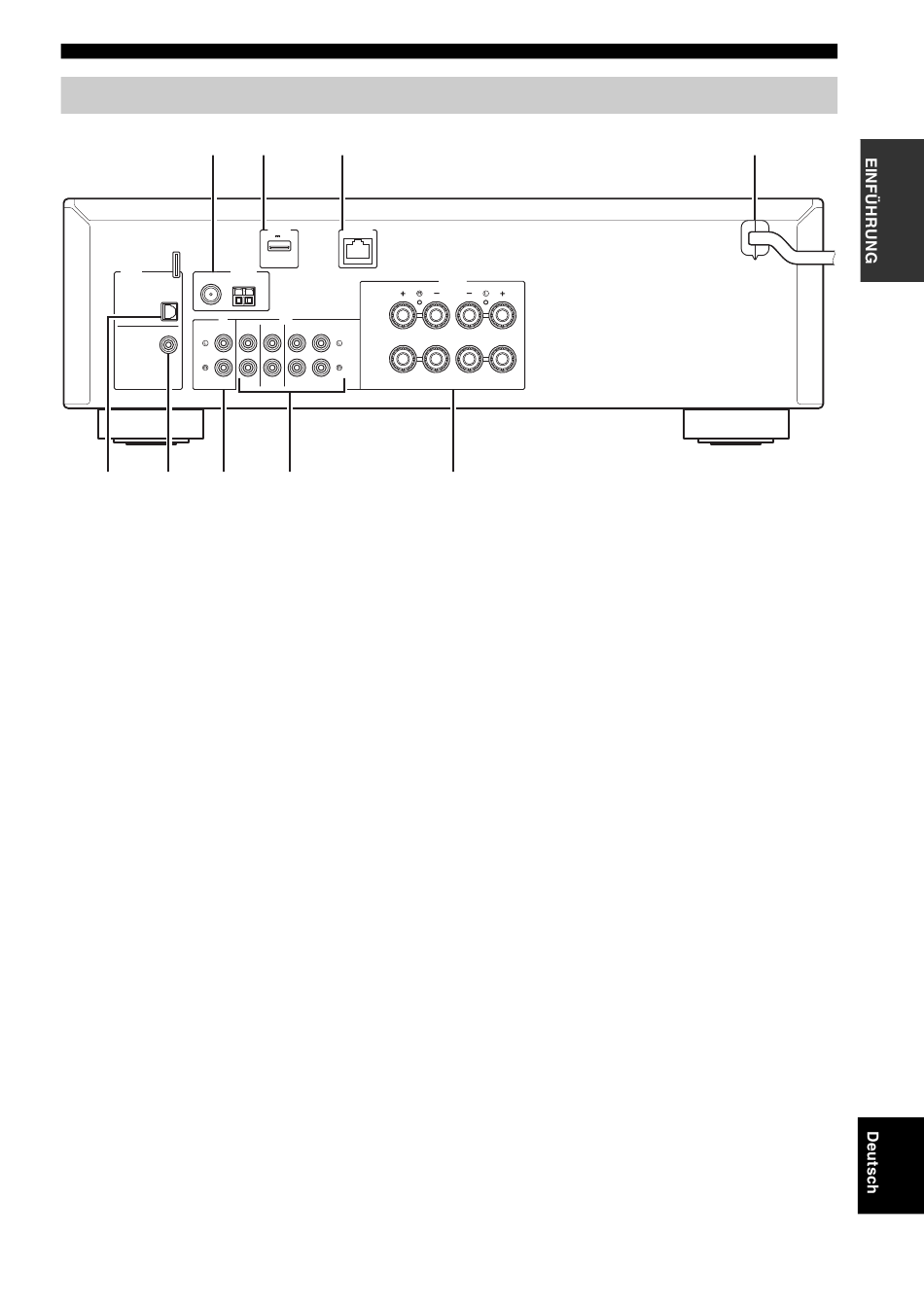

1 Anschlüsse ANTENNA
Für den Anschluss von FM- und AM-Antennen (S.12).
2 Buchse DC OUT
Für die Stromversorgung von Yamaha AV-Zubehör.
Ausführliche Informationen finden Sie in der
Bedienungsanleitung des AV-Zubehörs.
3 Buchse NETWORK
Für den Anschluss an ein Netzwerk (S.13).
4 Netzkabel
Für den Anschluss an eine Wand-/Netzsteckdose (S.13).
5 Buchse OPTICAL
Für den Anschluss von Audiokomponenten mit
Lichtleiter-Digitalausgang (S.10).
6 Buchse COAXIAL
Für den Anschluss von Audiokomponenten mit koaxialem
Digitalausgang (S.10).
7 Buchsen CD
Für den Anschluss eines CD-Players (S.10).
8 Buchsen LINE 1–3
Für den Anschluss von analogen Audiokomponenten (S.10).
9 Anschlüsse SPEAKERS
Für den Anschluss von Lautsprechern (S.11).
