Types d'exécution
Les pressions de commande p
pour les différentes versions selon le tableau suivant.
Numéro de l'appareil de base
352 047/049 200
réglable
352 047/049 100
réglable
352 047/049 000
réglable

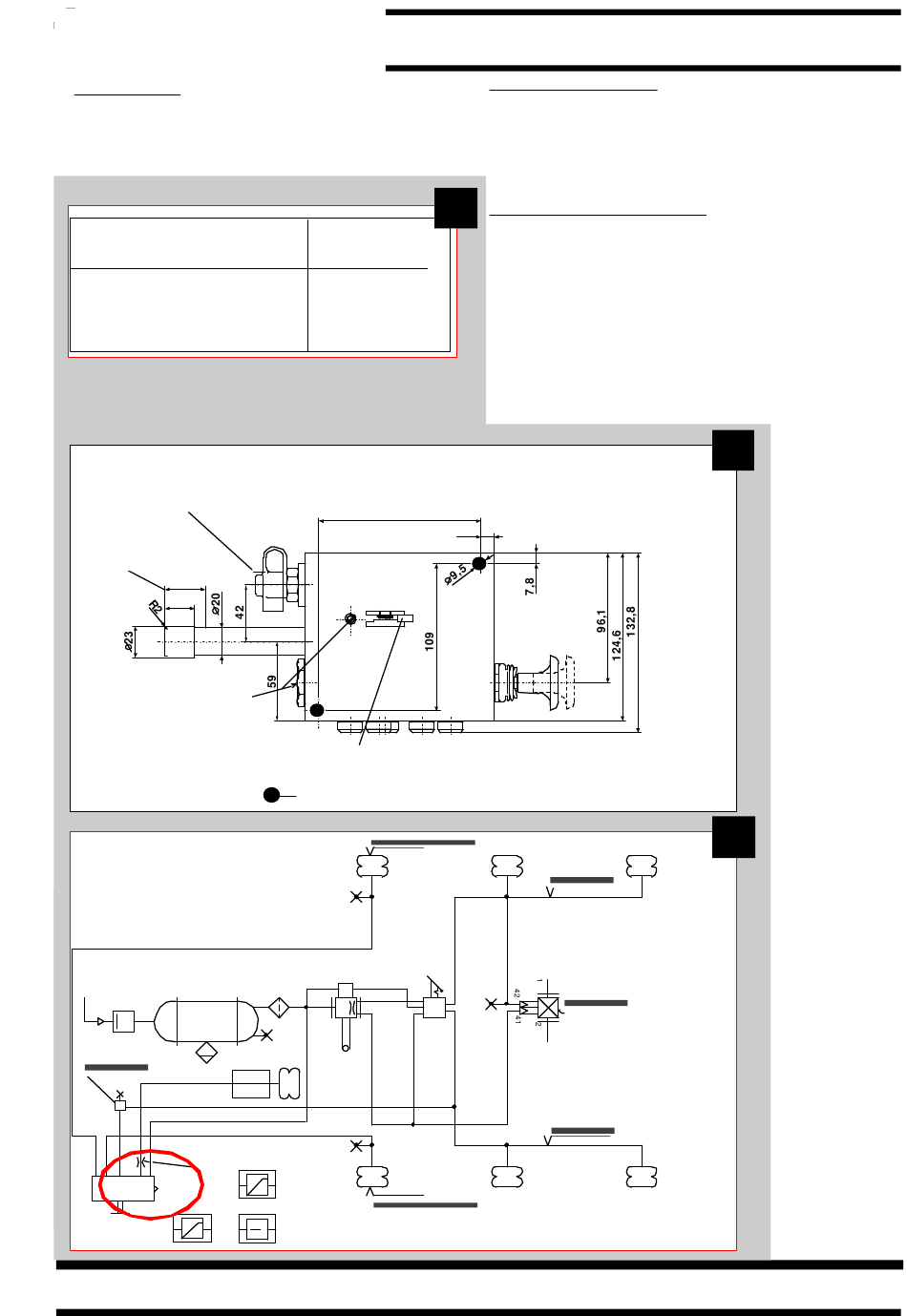

Plan de montage 352 047 ...
ANSCHLUSS M16X1.5 FUER ZUSATZDAEMPFUNGSBEHAELTER ,
EMPLACEMENT POUR RESERVOIR TAMPON SUPPLEMENTAIRE ( Option )
PRUEFANSCHLUSS
PRISE DE PRESSION M16x1,5
30 MM NICHT LACKIERT ,
30 MM NON-PEINTS
ATMUNGSBOHRUNG
TROU DE VENTILATION
30
22
ENTLÜFTUNG,
ECHAPPEMENT
NICHT LACKIERT
NON-PEINT
Schéma de montage ...352 047/049
R8
VORRAT
von BBA
1
2
R12
R12
S i m u l i e r a n s c h l u ß
R8
R8
R8
R8
R8
Option
21 22
23
1
11
3
I L A S
+
1
2
352 047/049...
1 "descente" peuvent être réglées
s
Pression de commande
p
1 „descente"
s
1,5 - 2,9 bar
3,0 - 5,3 bar
3,6 - 6,0 bar
120
3
EINSTELLWERT EINGESCHLAGEN,
FRAPPER LA VALEUR DE REGLAGE SEULEMENT
NUR BEI BEST.-NR. 352047000/100/200
POUR LES REFERENCES:
Trous de fixation ∅ 9,5
Luftfederbalg
R12
12
23
R8
21
1
R12
22
Option 1
LB
R8
R8
Option 2
1
2
z.B. BPW
Luftfederbalg
Option 3
2
1
z.B. SAF
Accessoires (fournis)
Plaque ( Info pressions de déclenchements )
Kit de montage (seulement pour le 352 047 ...)
composé de :
Fourrure 8 mm
9
A commander séparément :
Clé de réglage pour la pression de commande
Réservoir tampon supplémentaire*
Raccord de simulation
Valve de barrage avec retour **
Valve de limitation de pression**
* = servant de volume supplémentaire (85 cm
interne de compensation (100 cm
** = le réglage est effectué par le constructeur du véhicule
suivant les indications (spécifications) du fabricant de suspen-
sion
9,8
Ausgleichsleitung
R12
R8
R8
12
22
1
ALB-Regler:
13
23
602 005 001
R8
R8
Ausgleichsleitung
R12
INSTRUCTIONS DE MONTAGE
EINBAU HINWEISE
ILAS III
3
) si le volume
3
) n'est pas suffisant.
10
11
[[[4
028 0355 09 1X[4]
003 6166 09
032 0490 09 5x[3]
904 053 001[6]
016 3650 09
318 048 001[7]
314 013 ...[11,18]
357 012 ...[11,18]
