Haldex

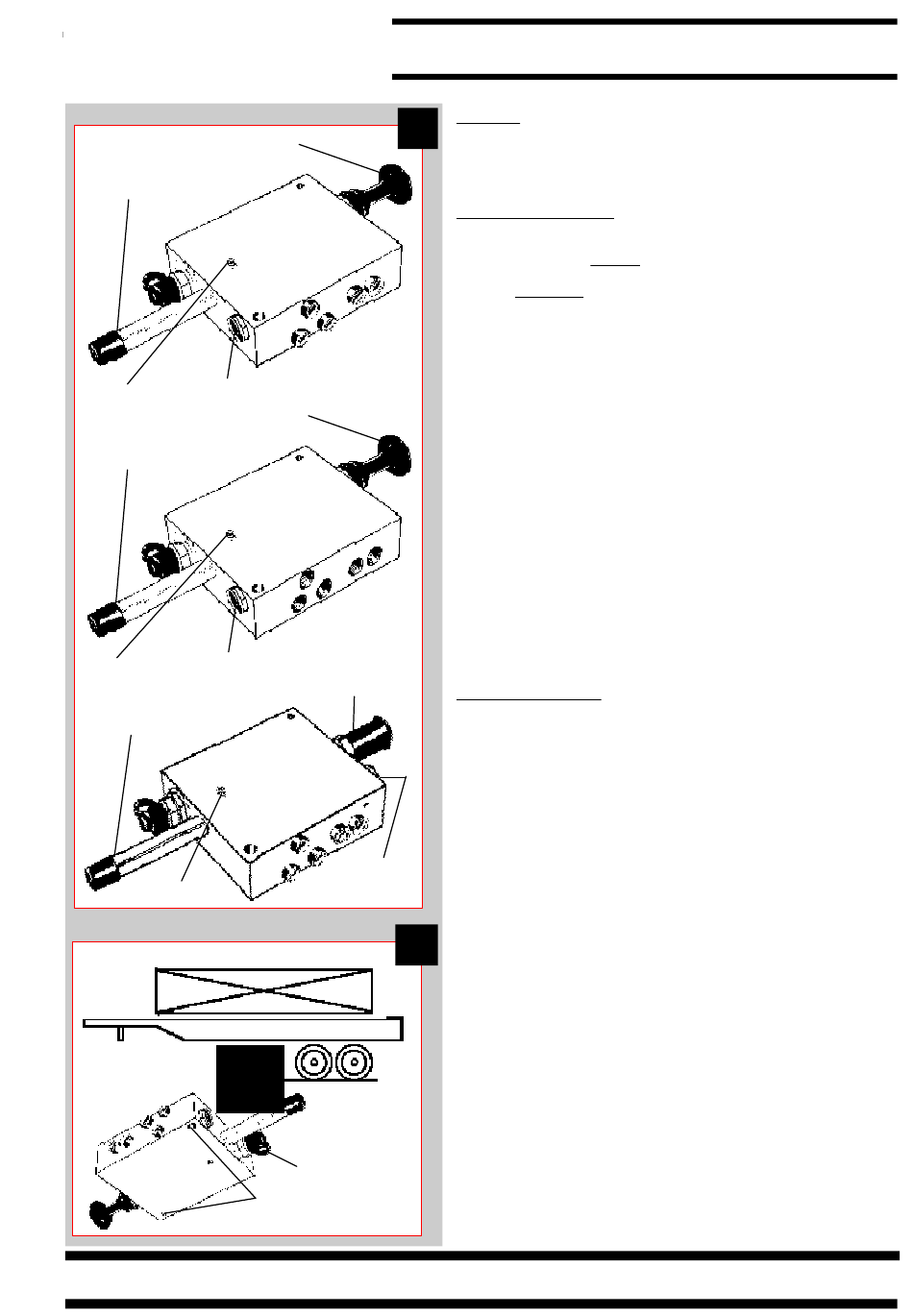

352 047 ...
Réglage descente auto
Echappement
Gicleur réglable
352 049 ...
Réglage descente auto
Echappement
Gicleur réglable
352 051 ...
Réglage descente auto
Gicleur réglable
352 0.. ...
Bouton de commande
Bouton de commande
Réglage relevage auto
Echappement
Prise de pression
Trous de fixation
(2X ∅ 9,5)
Utilisation
1
ILAS III est utilisé pour assurer la descente et le relevage d'un essieu en
fonction de l'état de charge du train roulant. En variante automatique ou ma-
nuelle, ILAS III peut assurer le pilotage d'un ou de plusieurs essieux
relevables.
Mode de fonctionnement [1]
Modèles 352 047 ... et 352 049 ... :
Relevage ou descente manuelle de l'essieu (des essieux) relevable(s),
véhicule à vide, à l'aide du bouton de commande.
Descente automatique de l'essieu (des essieux) lorsque la pression de com-
mande p
1 ( pression du coussin de suspension ) est atteinte.
s
Cette pression de déclenchement de la descente de l'essieu est réglée à l'aide
d'une clé spécifique, et protège ainsi le véhicule contre toute surcharge.
Pressions de commande, voir types d'exécutions [9].
Modèle 352 051 ... :
Relevage et descente automatique de l'essieu ( des essieux ) en fonction de
la charge sur train roulant lorsque les pressions de commande respectives
p
1 ou p
2 sont atteintes (voir tableau Exemples de montage) [16].
s
s
Lorsque le raccordement est effectué suivant l'illustration [18], ILAS III peut
assurer certaines fonctions supplémentaires :
- Relevage de l'essieu à commande électrique ( si la charge sur le train roulant
le permet ).
- Relevage de l'essieu à commande électrique ( même véhicule chargé ) afin
de transférer une partie de la charge sur l'essieu moteur du tracteur ( système
d'aide au démarrage ). dans ce cas, il convient de respecter le § 34 des
spécifications du Service des Mines (StVZO) .
Constitution d'un ILAS III
- valve de commande réglable
- valves 3/2 à commande pneumatique
- restricteur de débit ( gicleur réglable )
- réservoir tampon
-prise de pression
- raccords encliquetables pour tuyau plastique ∅ 8x1 (sauf référence 352 048
...)
- possibilité d'adjonction d'un réservoir tampon supplémentaire
352 047 ... [1] avec :
- bouton de commande
- raccords encliquetales
2
352 049 ... [1] avec :
- bouton de commande
- orifices taraudés M 12x1,5
352 051 ... [1] avec :
- valve d'inversion à actionnement pneumatique
- raccords encliquetables
INSTRUCTIONS DE MONTAGE
EINBAU HINWEISE
ILAS III
A 1 10/97
